ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
7.3.4 Внимание! Для предотвращения перегорания платы коммутации подключение
питания платы должно производиться согласно схеме рис. 7.9.
Дополнительная
плата коммутации
L
N
CN2 или
CN3
CN1
Разъем подключения
электропитания PTNB1-10
2-х жильный кабель с 3-х штекерным
разъемом XH03 к разъему CN17 или
CN18 на основной плате внутреннего
блока
2-х жильный кабель с 4-х
штекерным разъемом
XH04 к разъему CN3 на
плате коммутации
наружного блока
Рис. 7.9

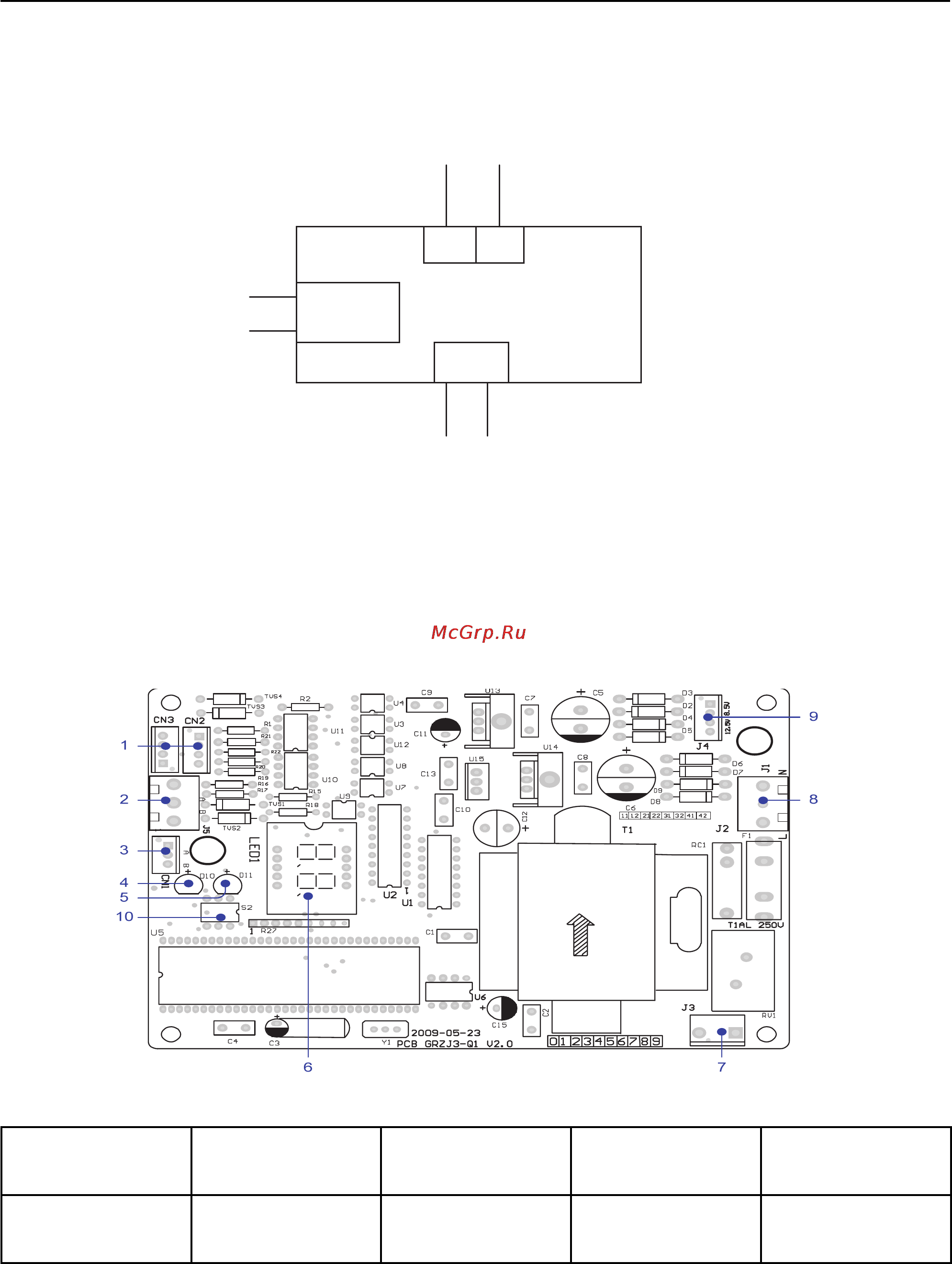

7.3.5 Схема платы адаптера (рис. 7.10).
Поз. 1.
Порт коммутация
платы
Поз. 2.
Не применятся
Поз. 3.
Порт подключения
внутреннего блока
Поз.4.
Индикатор питания
(красный)
Поз. 5.
Индикатор работы
(зеленый)
Поз. 6.
Индикатор кода
ошибок
Поз.7.
Порт подключения
трансформатора
Поз. 8.
Порт подачи электро-
питания на плату
Поз. 9.
Порт выхода транс-
форматора
Поз. 10.
DIP-переключатель
адреса (S2)
Рис. 7.10
