66
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

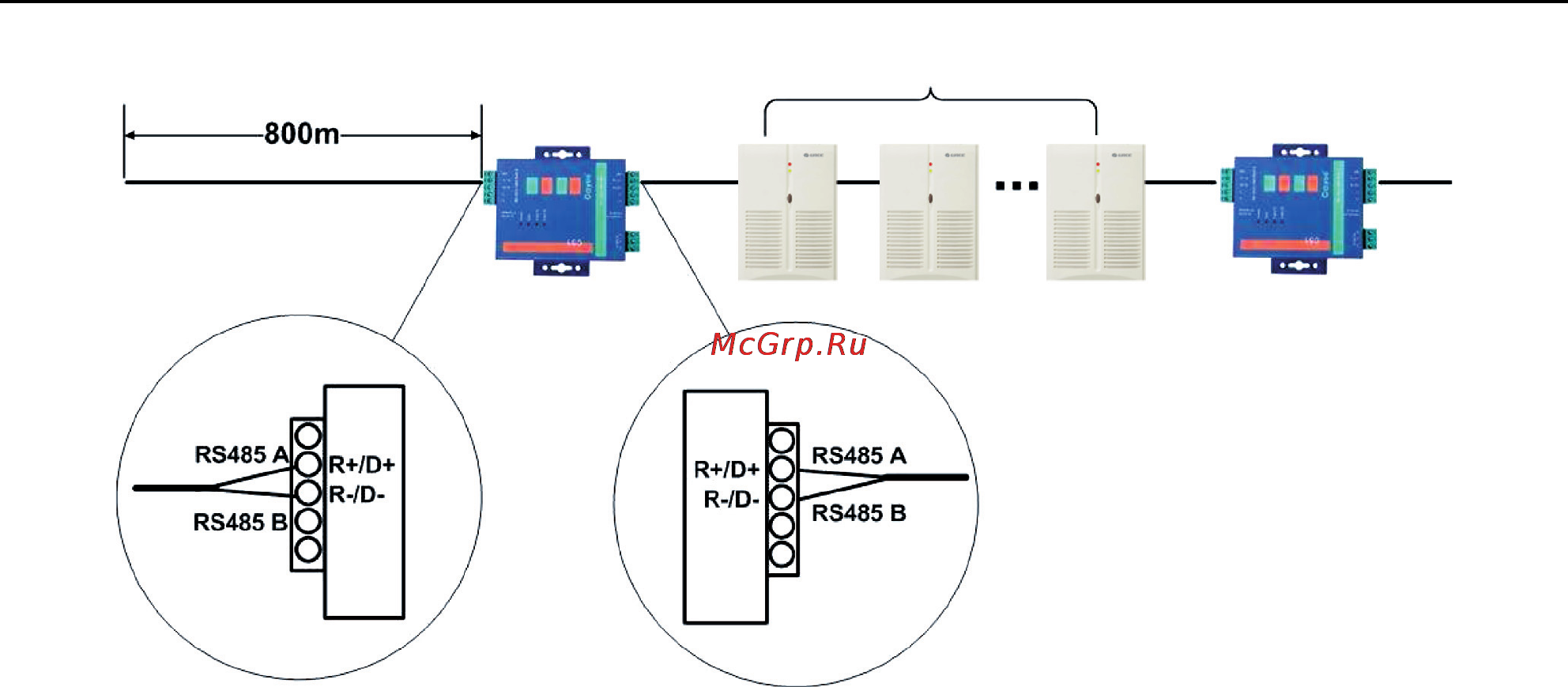

Ретранслятор
RS-422/485
Ретранслятор
RS-422/485
30 штук
Рис. 7.32
7.5.11.10 Для межблочного соединения применяется экранированный сигнальный ка-
бель — 2-х жильная витая пара 2x0,5 (0,75)мм
2
.
7.5.11.11 В случае применяется не экранированного кабеля управления, необходимо
предусмотреть расстояние не менее 15 см между ним и силовым кабелем питания.
7.5.12 Подключение персонального компьютера.
7.5.12.1 Для удаленного мониторинга системой необходимо использовать персональ-
ный компьютер(ПК) отвечающий требованиям по программному обслуживанию систе-
мы. См. Инструкцию управления GMV.
7.5.12.2 Для управления с ПК используется специальная программа GMV Gree, кото-
рая работает на базе программы Inter Base.
7.5.12.3 Для подключения к ПК кроме блоков коммутации используется блок комму-
тации ME 30-23/E(M) и преобразователь интерфейса RS232-485. На рисунке 7.31 при-
ведена схема подключения (рис. 7.33).
