ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
GMV-R90P/Na-K, GMV-R100P/Na-K,GMV-R112P/Na-K, GMV-R140P/Na-K, GMVL-R90P/Na-K, GMVL-R100P/Na-K,
GMVL-R112P/Na-K, GMVL-R140P/Na-K
GMV-R125P/Na-K, GMVL-R125P/Na-K
Содержание
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 15
- Количество хладагента рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 15
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 15
- Технические характеристики 15
- Технические характеристики наружных блоков таблица 4 15
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 16
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 16
- Продолжение таблицы 4 16
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 16
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 17
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 17
- Продолжение таблицы 4 17
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 17
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 18
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 18
- Продолжение таблицы 4 18
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 18
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 19
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 19
- Продолжение таблицы 4 19
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 19
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 20
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 20
- Продолжение таблицы 4 20
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 20
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 21
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трас сы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответ ствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 21
- Продолжение таблицы 4 21
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 21
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 22
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 22
- Продолжение таблицы 4 22
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 22
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 23
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения 23
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 23
- Технические характеристики внутренних блоков 4 внутренние блоки настенного типа 4 внутренние блоки настенного типа серии в выносной трв таблица 4 23
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 24
- Внутренние блоки настенного типа серии g встроенный трв таблица 4 24
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения 24
- Продолжение таблицы 4 24
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 24
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 25
- Внутренние блоки кассетного типа одноструйные таблица 4 25
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения 25
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения в комплекте гибкая подводка длиной 200 мм с внутренним диаметром 25 мм 25
- Продолжение таблицы 4 25
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 25
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 26
- Внутренние блоки кассетного типа 4 х струйные евро таблица 4 26
- Внутренние блоки кассетного типа 4 х струйные таблица 4 26
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения в комплекте гибкая подводка длиной 200 мм с внутренним диаметром 25 мм 26
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 26
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 27
- Внутренние блоки напольно потолочного типа выносной трв таблица 4 27
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения в комплекте гибкая подводка длиной 200 мм с внутренним диаметром 25 мм 27
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 27
- Продолжение таблицы 4 27
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 27
- Внутренние блоки напольно потолочного типа серии в встроенный трв таблица 4 28
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 28
- Продолжение таблицы 4 28
- Внутренние блоки канального типа таблица 4 29
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 29
- Продолжение таблицы 4 29
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 30
- Продолжение таблицы 4 30
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 31
- Продолжение таблицы 4 31
- Внутренние блоки канального типа серии b встроенный дренажный насос таблица 4 32
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения в комплекте гибкая подводка длиной 200 мм с внутренним диаметром 25 мм режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 32
- Продолжение таблицы 4 32
- Внутренние блоки канального типа серии e тонкие таблица 4 33
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 33
- При длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 33
- Продолжение таблицы 4 33
- Нагрев max 27 27 22 min 16 20 34
- Охлаждение max 32 23 48 31 min 16 13 5 6 34
- При длине кабеля более 15 м необходимо увеличить площадь поперечного сечения в комплекте гибкая подводка длиной 200 мм с внутренним диаметром 25 мм режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 34
- Примечания db показания температуры по сухому термометру wb показания температуры по влажному термометру 34
- Продолжение таблицы 4 34
- Режим работы температура окружающего воздуха db wb с внутри помещения снаружи помещения 34
- Система должна эксплуатироваться при температуре воздуха внутри и снаружи помещения в соответствии с таблицей 34
- Таблица 5 34
- Температурные условия эксплуатации системы 34
- Гидравлическая схема системы 35
- Инструкция по монтажу и установке мультизональная система кондиционирования воздуха gmv iv серии pdm инверторного типа 35
- На рис 6 и в таблице 6 указаны допустимые параметры фреоновой трассы си стемы 35
- Рис 6 35
- Таблица 6 35
- Продолжение таблицы 6 38
- Коммутация наружных блоков 7 на рис 7 показано расположение основных плат коммутации наружного блока 46
- Рис 7 46
- Электропитание подводится отдельно к наружному блоку через дифференци альный автоматический выключатель также отдельно через диффавтомат подключа ется группа внутренних блоков подробнее см раздел 8 46
- Indoor to indoor communiction 1 47
- Indoor to indoor communiction 2 47
- To next modular 47
- В случае объединения наружные модули коммутируются между собой сигналь ным кабелем на рис 7 показана схема коммутации наружных модулей 47
- Рис 7 47
- Выставление dip переключателей на плате наружного блока производить со гласно таблице 7 таблица 7 49
- Address code s 2 50
- Communication between the indoor and the outdoor 50
- Inverter drive plate inside the unit 50
- Дополнительная плата коммутации 50
- Инструкция по монтажу и установке мультизональная система кондиционирования воздуха gmv iv серии pdm инверторного типа 50
- Макс количество внутренних блоков 16 шт 50
- На рисунке 7 изображена схема подключения дополнительной платы коммута ции 50
- Подключение дополнительной платы коммутации 7 в случае если к наружному блоку необходимо подключить более 16 ти внутрен них блоков применяется дополнительная плата коммутации 7 дополнительная плата коммутации может быть помещена в корпус см рис 7 50
- Разъем для подключения cn1 внутренних блоков 50
- Рис 7 50
- Cn2 или cn3 51
- Внимание для предотвращения перегорания платы коммутации подключение питания платы должно производиться согласно схеме рис 7 51
- Дополнительная плата коммутации 51
- Разъем подключения электропитания ptnb1 10 51
- Рис 7 51
- Рис 7 0 51
- Схема платы адаптера рис 7 0 51
- Х жильный кабель с 3 х штекерным разъемом xh03 к разъему cn17 или cn18 на основной плате внутреннего блока 51
- Х жильный кабель с 4 х штекерным разъемом xh04 к разъему cn3 на плате коммутации наружного блока 51
- Блоки коммутации me30 00 e2 62
- Инструкция по монтажу и установке мультизональная система кондиционирования воздуха gmv iv серии pdm инверторного типа 62
- Пульт ce51 24 e2 62
- Рис 7 4 62
- Схема подключения центрального пульта ce51 24 e m рис 7 4 7 1 к одному центральному пульту управления возможно подключение до 64 х наружных блоков 62
- Для подключения методом пайки необходимо разрезать кабель соединяющий наружный и внутренний блоки рис 7 8 64
- Припаяйте концы проводов кабелей внутреннего и наружного блоков рис 7 9а затем припаяйте кабель блока коммутации внимание коричневый провод кабеля блока коммутации припаивается к желтым проводам кабелей внутреннего и наружного блоков а желтый провод кабеля припаива ется к коричневым проводам кабелей внутреннего и наружного блоков рис 7 9б место пайки оберните изоляционной лентой рис 7 9в 64
- Рис 7 8 64
- Рис 7 9 64
- Если длина межблочного сигнального кабеля более 800 м или количество бло ков коммутации me30 00 e2 в линии более 30 шт то необходимо устанавливать усили тель сигнала ретранслятор с51 рис 7 1 7 2 65
- На рисунке 7 8 показано подключение центрального пульта ce51 24 e m и блока коммутации me30 00 e2 65
- Рис 7 0 65
- Рис 7 1 65
- Рис 7 3 67
- No restriction to wall height 78
- Защита наружного блока 10 в целях исключения попадания в корпус наружного блока осадков снег дождь рекомендуется устанавливать на верхнюю часть блока защитный кожух рис 10 10 блок рекомендуется устанавливать на фундамент высотой не ниже 150 мм с целью исключения заноса блока снегом 78
- Рис 10 78
- Требования по размещению группы наружных модулей согласно рис 10 и 10 78
- Индикация кодов ошибок и неисправностей 17 индикация кодов неисправностей на жк дисплее проводных пультов внутренних блоков 105
- Светодиодная индикация неисправностей на панели внутренних блоков 106
- Светодиодная индикация неисправностей наружного блоков 17 на электронной плате наружного блока находится cветодиодная индикация led1 led2 led3 led4 17 led1 led2 led3 led4 индикация ошибок в работе режимов работы цвет желтый led5 индикатор работы зеленого цвета светиться в момент пуска и работы гас нет в момент остановки и во время ошибки в работе led6 индикатор питания загорается в момент подачи питания на наружный блок 106
- Неисправность в системе 107
- Неисправность в управлении 107
- 6 индикация в режиме тестирования 108
- Индикация количества подключенных внутренних блоков 17 для перехода в режим индикации количества внутренних блоков нажмите на переключатель sw10 key1 два раза в течение 2 секунд 17 количество внутренних блоков определяется на светодиодах led6 led1 по двоичной системе исчисления согласно таблице ниже при максимальном количестве внутренних блоков 63 все индикаторы led6 led1 загораются 108
- Индикация на транзитной плате наружного блока 108
- Неисправность в коммутации 108
- Индикация на плате вентилятора наружного блока 109

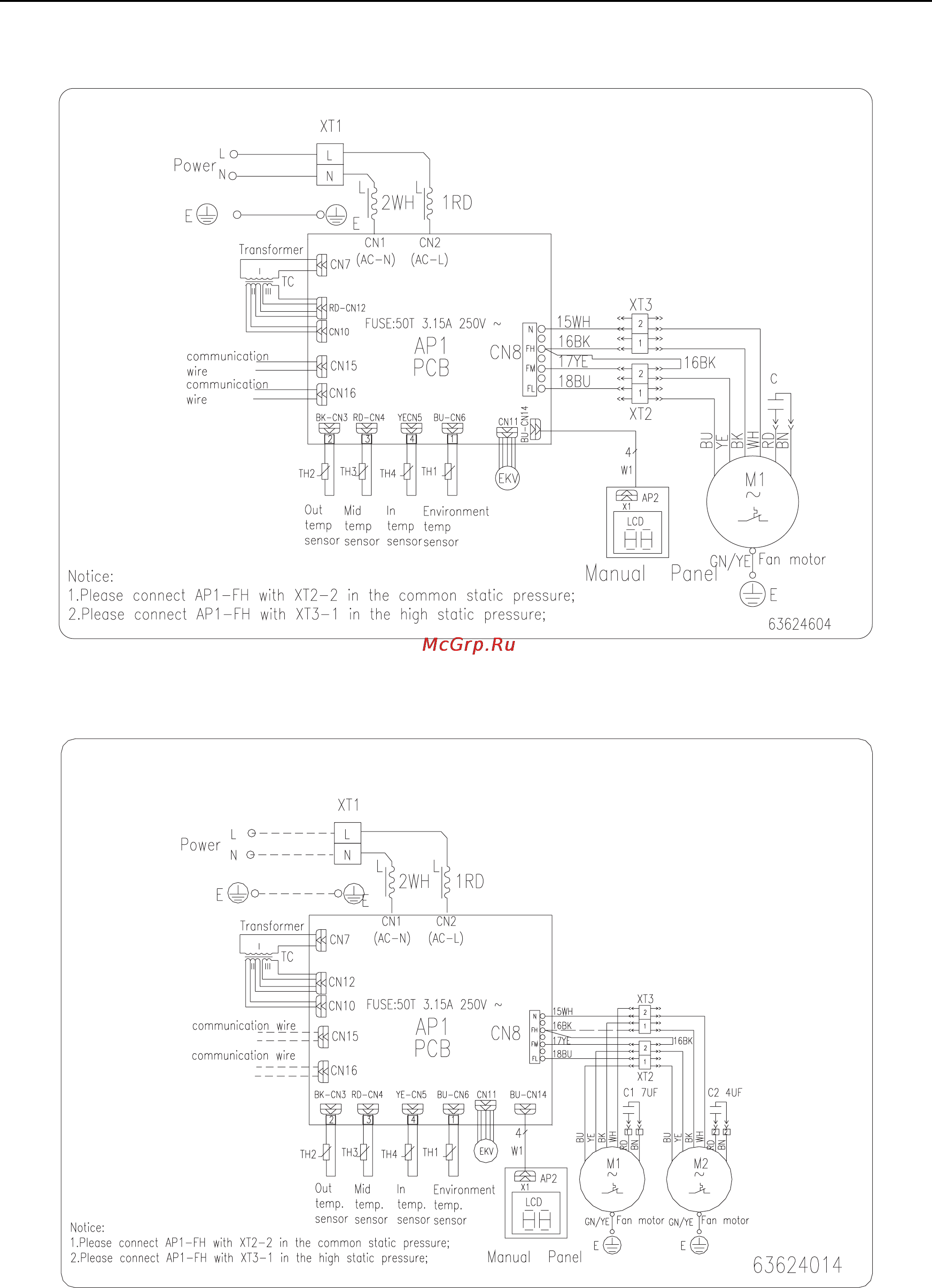

- Схемы электрические блоков 110
- Внутренние блоки 111
- Gmv r22td na k gmv r28td na k gmv r36td na k 117
- Manual panel 117
