14
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

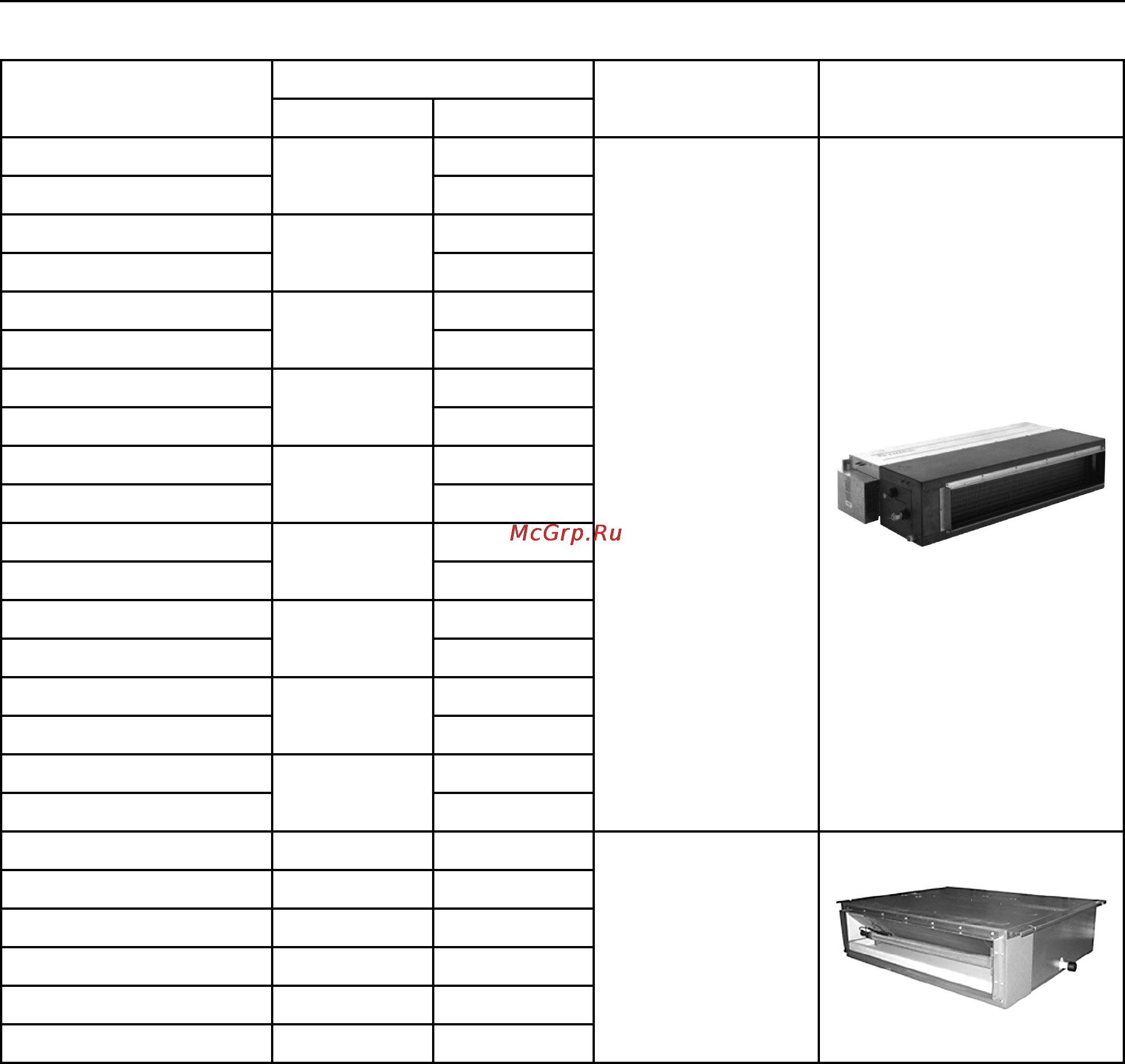

Продолжение таблицы 3.6
Модель
Производительность, кВт
Параметры
электропитания
Внешний вид
холод тепло
GMV-R22PS/NaB-K
2,2
2,5
~220-230В/50Гц
GMVL-R22PS/NaB-K* -
GMV-R28PS/NaB-K
2,8
3,2
GMVL-R28PS/NaB-K -
GMV-R36PS/NaB-K
3,6
4,0
GMVL-R36PS/NaB-K -
GMV-R45PS/NaB-K
4,5
5,0
GMVL-R45PS/NaB-K -
GMV-R56PS/NaB-K
5,6
6,3
GMVL-R56PS/NaB-K -
GMV-R71PS/NaB-K
7,1
8,0
GMVL-R71PS/NaB-K -
GMV-R90PS/NaB-K
9,0
10,0
GMVL-R90PS/NaB-K -
GMV-R112PS/NaB-K
11,2
12,5
GMVL-R112PS/NaB-K -
GMV-R140PS/NaB-K
14,0
15,0
GMVL-R140PS/NaB-K -
GMV-R22PS/NaE-K 2,5 2,2
~220-240В/50Гц
GMV-R28PS/NaE-K 3,2 2,8
GMV-R36PS/NaE-K 4,0 3,6
GMV-R45PS/NaE-K 5,0 4,5
GMV-R56PS/NaE-K 6,3 5,6
GMV-R71PS/NaE-K 8,0 7,1
* Примечание — Модели с индексом «L» работают только на охлаждение
