ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
6.2 Параметры медных труб, применяемые в системе.
Таблица 6.2
Наружный диаметр трубы, мм (дюйм) Толщина стенки, мм
6,35 (1/4”) ≥0,8
9,52 (3/8”) ≥0,8
12,7 (1/2”) ≥1,0
15,87 (5/8”) ≥1,0
19,05 (3/4”) ≥1,0
22,2 (7/8”) ≥1,5
25,4 (1”) ≥1,5
28,6 (1
1
/
8
”) ≥1,5
34,9 (1
3
/
8
”) ≥1,5
38,1 (1
1
/
2
”) ≥1,5
41,27 (1
5
/
8
”) ≥2,0
44,45 (1
3
/
4
”) ≥2,0
47,63 (1
7
/
8
”) ≥2,0
53,97 (2
1
/
8
”) ≥2,0

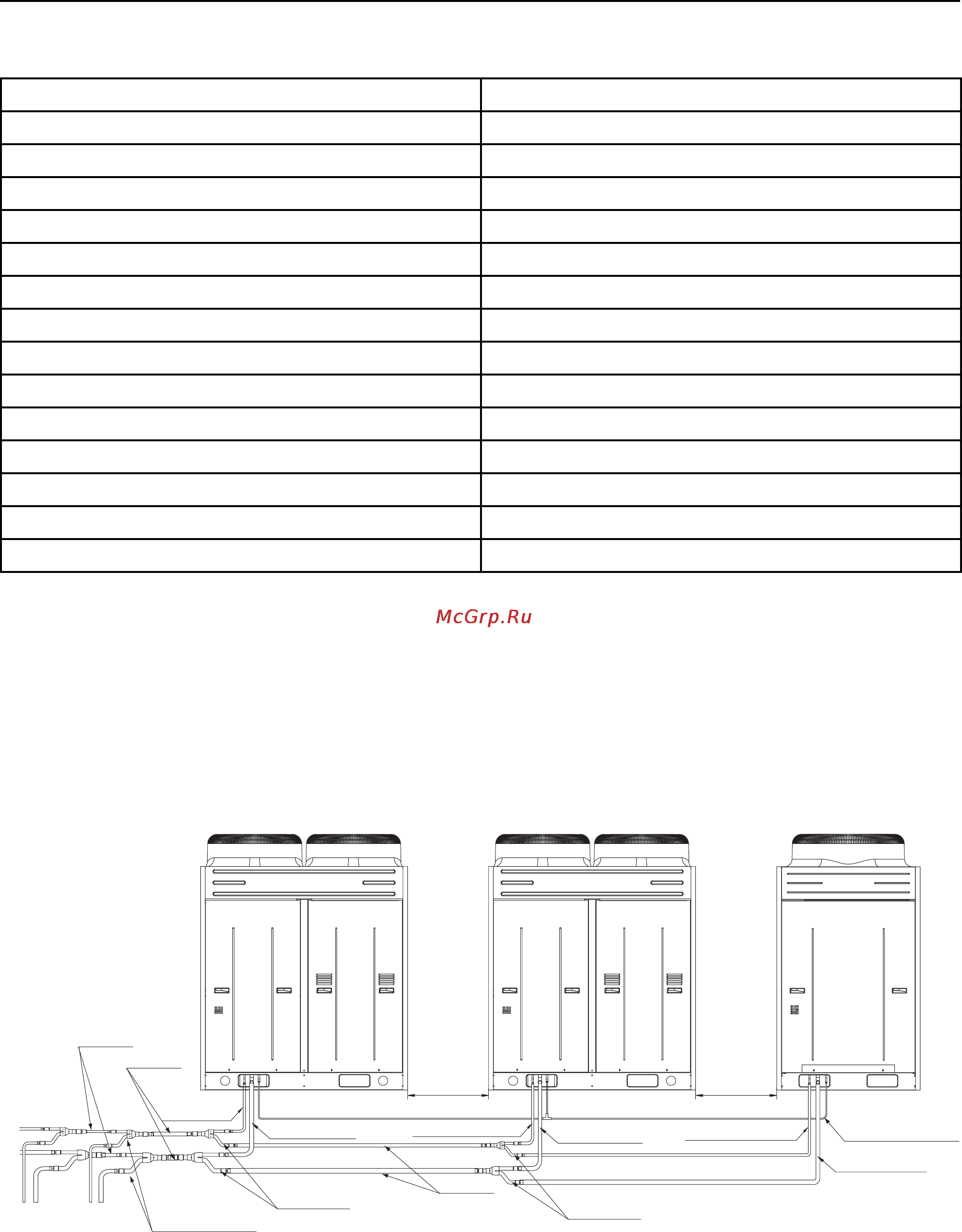

6.3 Подбор тройников, разветвителей и труб фреоновой трассы.
6.3.1 На рис. 6.2 показаны таблицы в которых указаны параметры диаметров труб,
разветвителей FQ и тройников ML.
6.3.2 При модульной компоновке наружных блоков применяются комплекты тройни-
ков для газовой и жидкостной труб ML01/A и ML02/A см. рис. 6.2 и таблицу 6.3.
˚30 мм˚30 мм
Жидкостная
труба
Газовая труба
К внутреннему
блоку
К внутреннему
блоку
Газовая труба
Газовая труба
Жидкостная труба
Жидкостная труба
Маслоуравнивающий
трубопровод
(см. п. 4.6.3.10)
Табл. 6.4
Табл. 6.4
Табл. 6.6
Тройники ML
Табл. 6.3
Тройники ML
Табл. 6.3
Разветвители FQ
Табл. 6.5
Рис. 6.2
