40
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

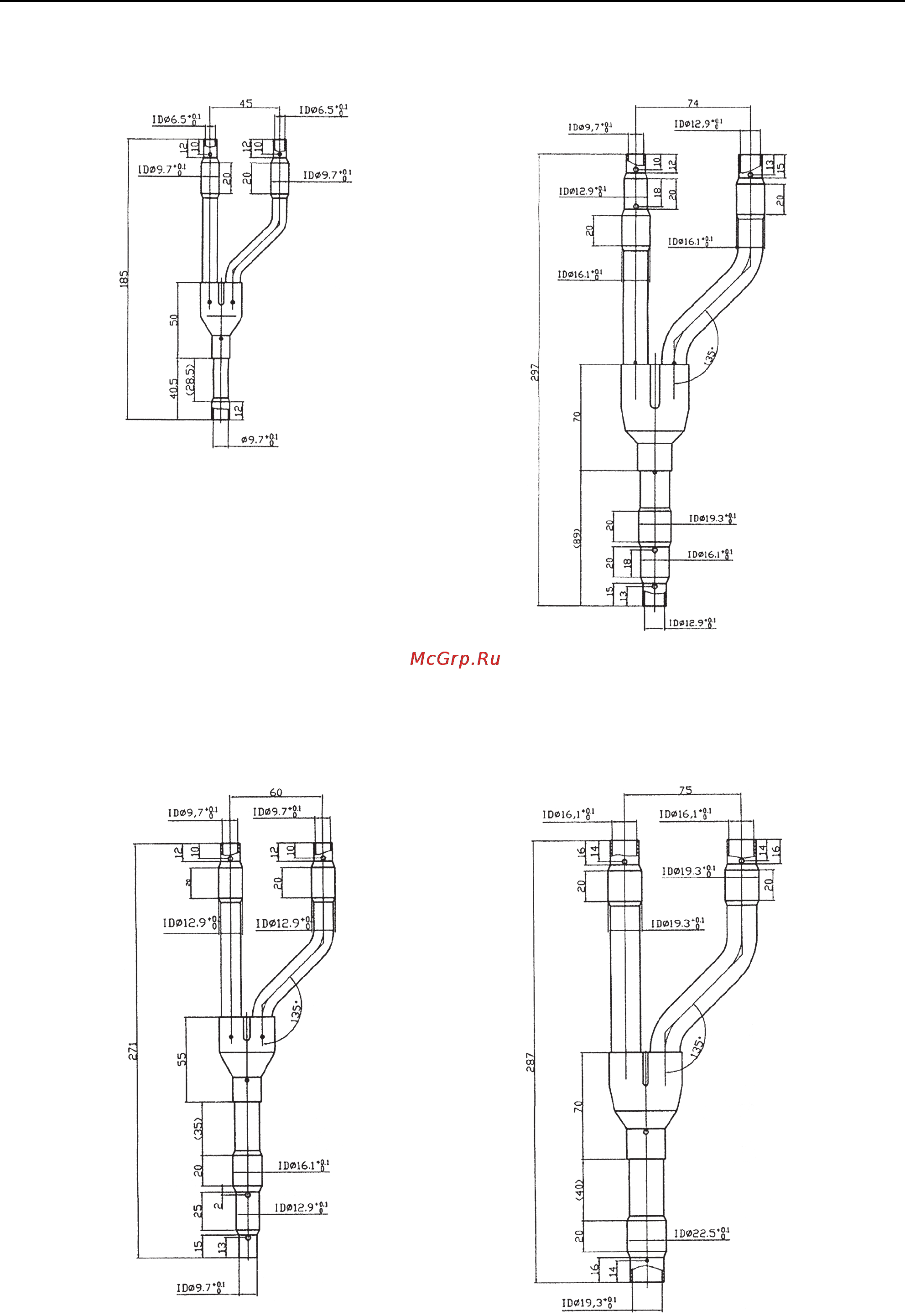

6.3.9 Геометрические параметры разветвителей.
6.3.9.1 Комплект разветвителей FQ01A/A, рис. 6.3(а).
Жидкость
Газ
Рис. 6.3(а)
6.3.9.2 Комплект разветвителей FQ01B/A, рис. 6.3(б).
Жидкость Газ
Рис. 6.3(б)
