42
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

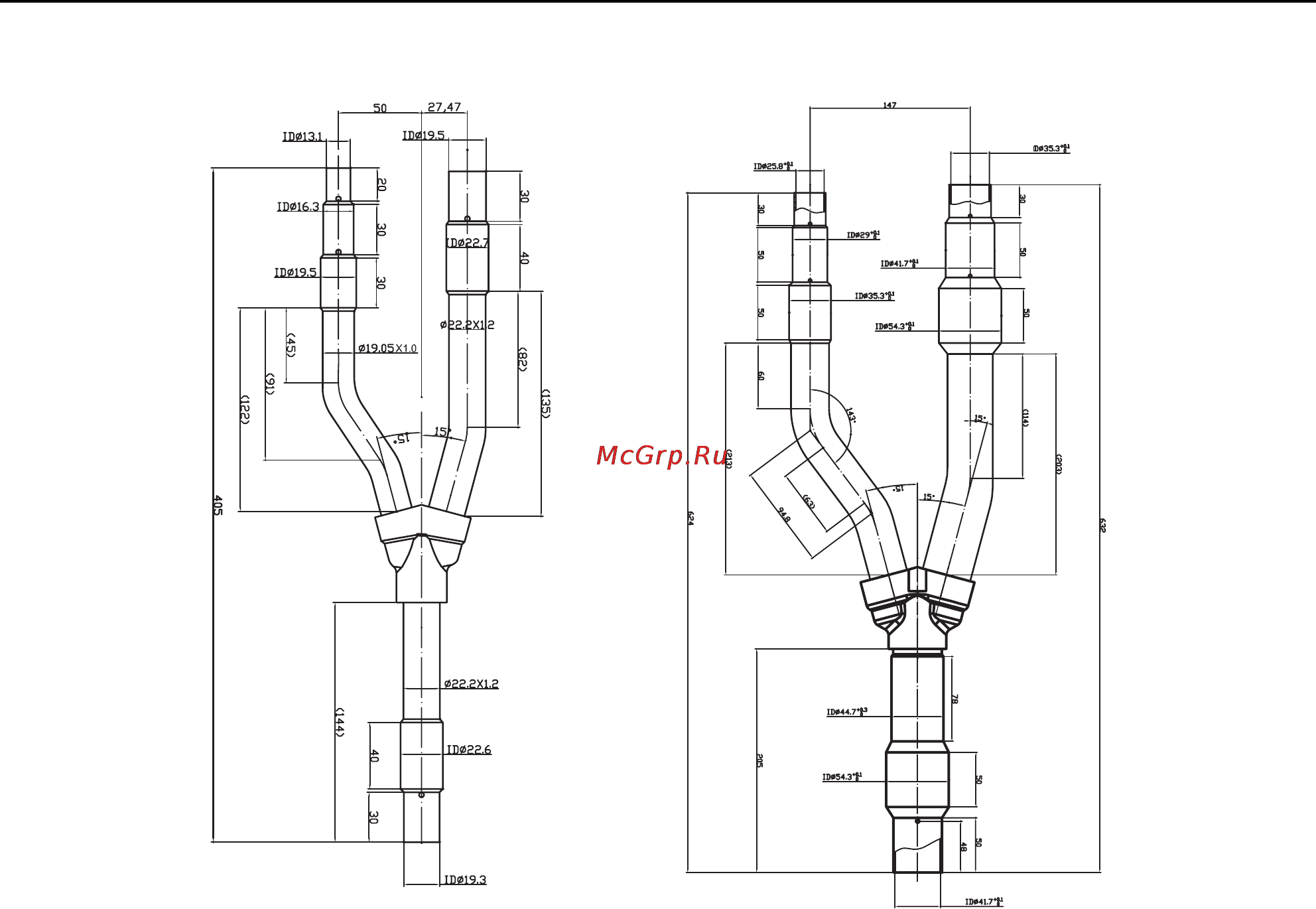

6.3.9.5 Комплект разветвителей FQ04/A, рис. 6.3(д).
Жидкость Газ
Рис. 6.3(д)
6.3.10 Для межблочного маслоуравнивающего трубопровода (рис. 6.2) применяется
медная трубка диаметром 1/2” и тройники соответствующего диаметра (приобретаются
потребителем).
6.3.11 При установке наружного блока выше внутренних необходимо через каждые
6 м по высоте на газовой магистрали устанавливать маслоподъемные петли см рис. 6.4.
