45
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
7 КОММУТАЦИЯ И УПРАВЛЕНИЕ СИСТЕМЫ

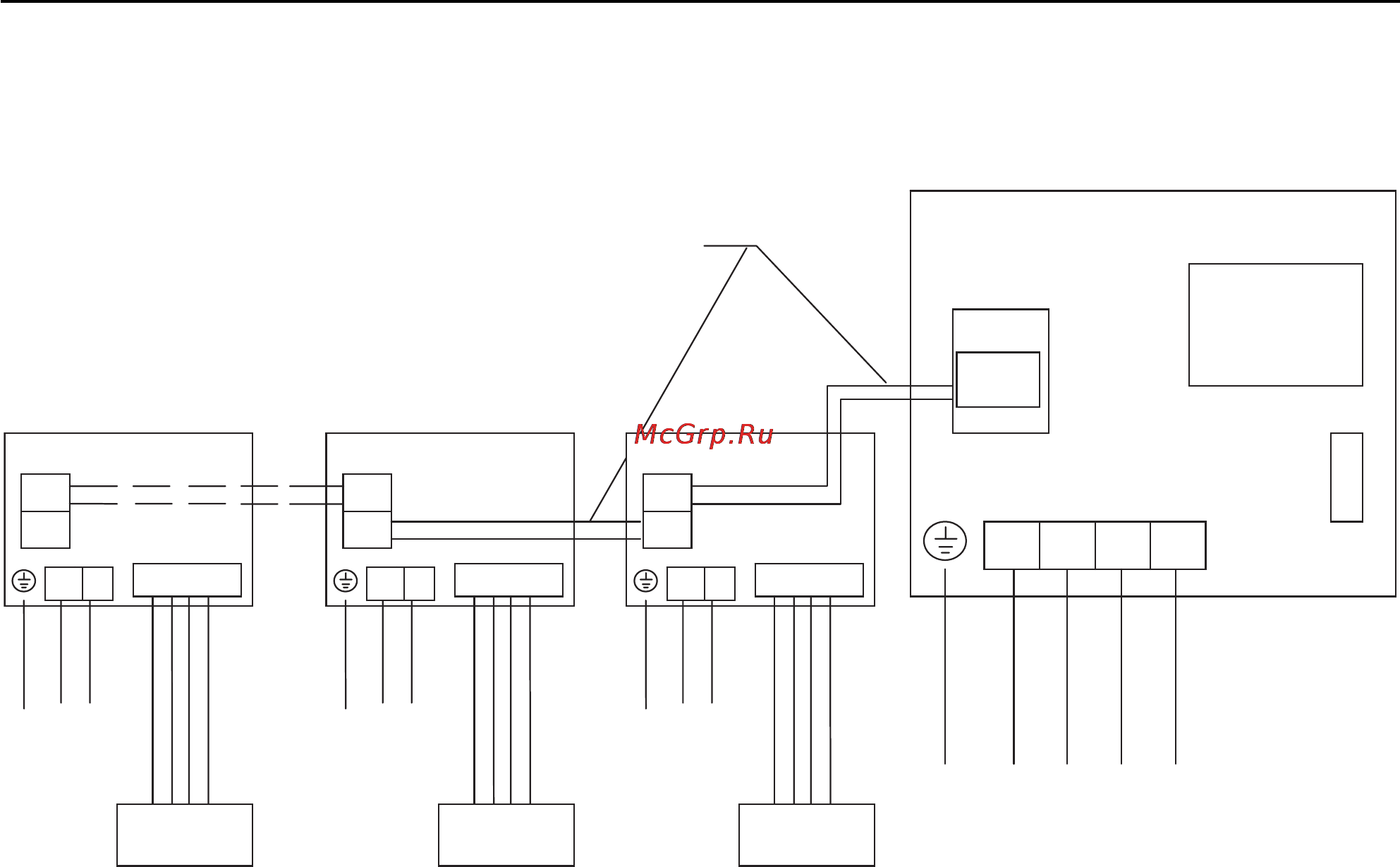

7.1 Схема коммутации внутренних и наружных блоков системы GMV (рис. 7.1).
XT1
~3
Ф/380В/50Гц
~220В
/50Гц
~220В
/50Гц
Внутренние
блоки (max 16
шт.)
CN1
AP1
CN 17
CN 18
L
N
CN19
Проводной
пульт
AP1
CN 17
CN 18
L
N
CN19
Проводной
пульт
AP1
CN 17
CN 18
L
N
CN19
Проводной
пульт
Наружный
блок
AP1
AP5
L3 L2 L1
N
Межблочный сигнальный
кабель; 2-х жильная витая
па
р
а
CN1
AP1 — основная плата блока; AP5 — Плата коммутации; XT1 — контактная колодка
Рис. 7.1
7.1.1 Внутренние и наружные блоки коммутируются между собой сигнальным кабе-
лем — 2-х жильная витая пара (см. рис.7.1).
7.1.2 Подключение производиться последовательно от наружного блока к внутренним.
В наружном блоке межблочный кабель подключается к разъему CN1 на плате комму-
тации наружного блока (AP5).
7.1.3 Во внутренних блоках для подключения используются разъемы CN17, CN18 в
некоторых моделях могут быть разъемы CN16, CN17.
Разъемы находятся на основной плате внутреннего блока.
7.1.4 К одному наружному блоку возможно подключение не более 16-ти внутренних
блоков.
При необходимости для увеличения количества внутренних блоков более 16-ти при-
менятеся дополнительная плата коммутации AP5 (patch board) (см. п. 7.3).
7.1.5 При прокладке сигнального кабеля следует учитывать, что кабель не должен пе-
ресекаться с другими кабелями управления (рис. 7.2).
