54
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

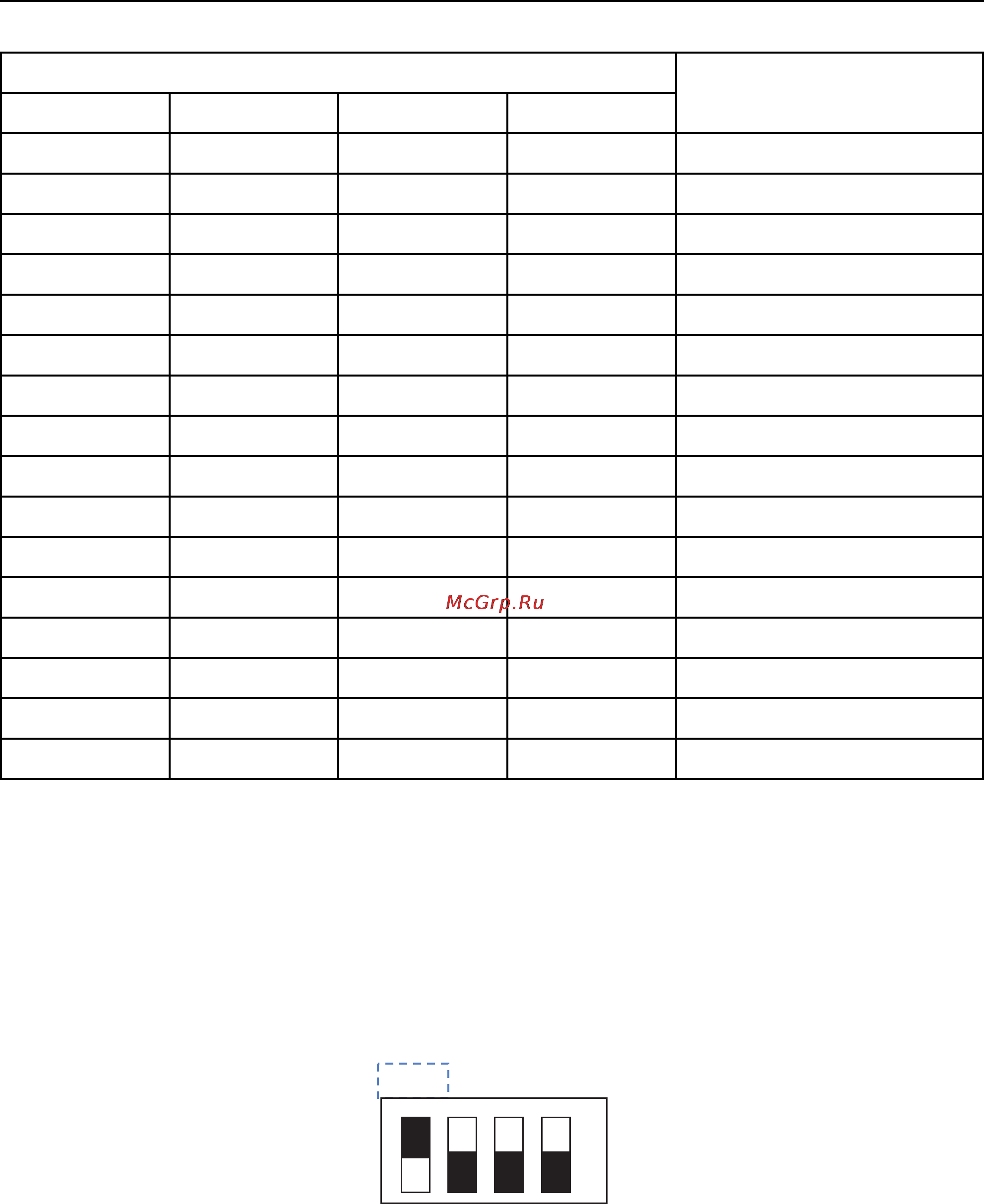

Таблица 7.3
Номер и положение штекеров DIP-переключателя
Производительность вну-
тренних блоков, кВт
4321
ON ON ON ON 2,0; 2,2
ON ON ON OFF 2,5
ON ON OFF ON 2,8; 3,0; 3,2
ON ON OFF OFF 3,5; 3,6
ON OFF ON ON 4,0
ON OFF ON OFF 4,5
ON OFF OFF ON 5,0
ON OFF OFF OFF 5,6; 6,0; 6,3
OFF ON ON ON 22,4
OFF ON ON OFF 7,0; 7,1
OFF ON OFF ON 8,0
OFF ON OFF OFF 9,0
OFF OFF ON ON 10,0
OFF OFF ON OFF 11,0; 11,2; 12,0 12,5
OFF OFF OFF ON 14,0
OFF OFF OFF OFF 28,0
7.4.7 Адресный код присваивается потребителем и выставляется вручную на DIP-
переключателе S1 (Address) внутренних блоков.
7.4.7.1 Адресные коды выставляются произвольно для каждого внутреннего блока.
Основное условие это их не повторяемость для каждого блока группы из 16-ти блоков.
7.4.7.2 Положение штекера ON соответствует значению «0», положение OFF — значе-
нию «1» (рис. 7.13).
ON
Рис. 7.13
