58
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
7.4.8.3 Во внутренних блоках может быть установлен режим приоритетности работы.
- Блоки могут быть установлены как ВЕДУЩИЕ или ВЕДОМЫЕ. Установка приори-
тета режима работы определяется необходимостью при эксплуатации.
- Если все внутренние модули установлены как ведомое устройство, то наружный мо-
дуль будет работать согласно режиму ведомого внутреннего модуля, который запущен
первым.
- Если режим внутреннего блока, запускаемого позже, противоречит режиму блока
запущенного ранее, то блок запущенный позже работать не будет, будет высвечиваться
ошибка противоречие режимов.
- Если один из внутренних блоков установлен как ведущий, то независимо от того
включен данный блок в работу или нет, блок установленный как ведомый работать не
будет если его режим противоречит режиму ведомого.
- Когда несколько внутренних блоков установлены как ведущие, то приоритет ре-
жима работы будет определяться ведущим блоком, у которого адресный код меньше по
значению. При выставлении адресов внутренних блоков необходимо учитывать это об-
стоятельство.
- Если ведущий внутренний блок с меньшим адресным кодом включается в работу,
то ведущие внутренние блоки с большим адресным кодом и ведомые внутренние блоки
должны быть включены в одноименный режим работы, в противном случае система вы-
дает ошибку «противоречие режимов».
7.5 Пульты управления системой
7.5.1 Система управляется при помощи индивидуальных инфракрасных и проводных
пультов, которые входят в комплект поставки внутренних блоков.
7.5.2 В качестве опции предлагаются пульты централизованного управления:
a) Групповой пульт управления ZJA011.
б) Зональный пульт управления CE50-24/E.
в) Центральный пульт управления CE51-24/E(M).
7.5.3 Система может управляться при помощи персонального компьютера с использо-
ванием специальной программы.

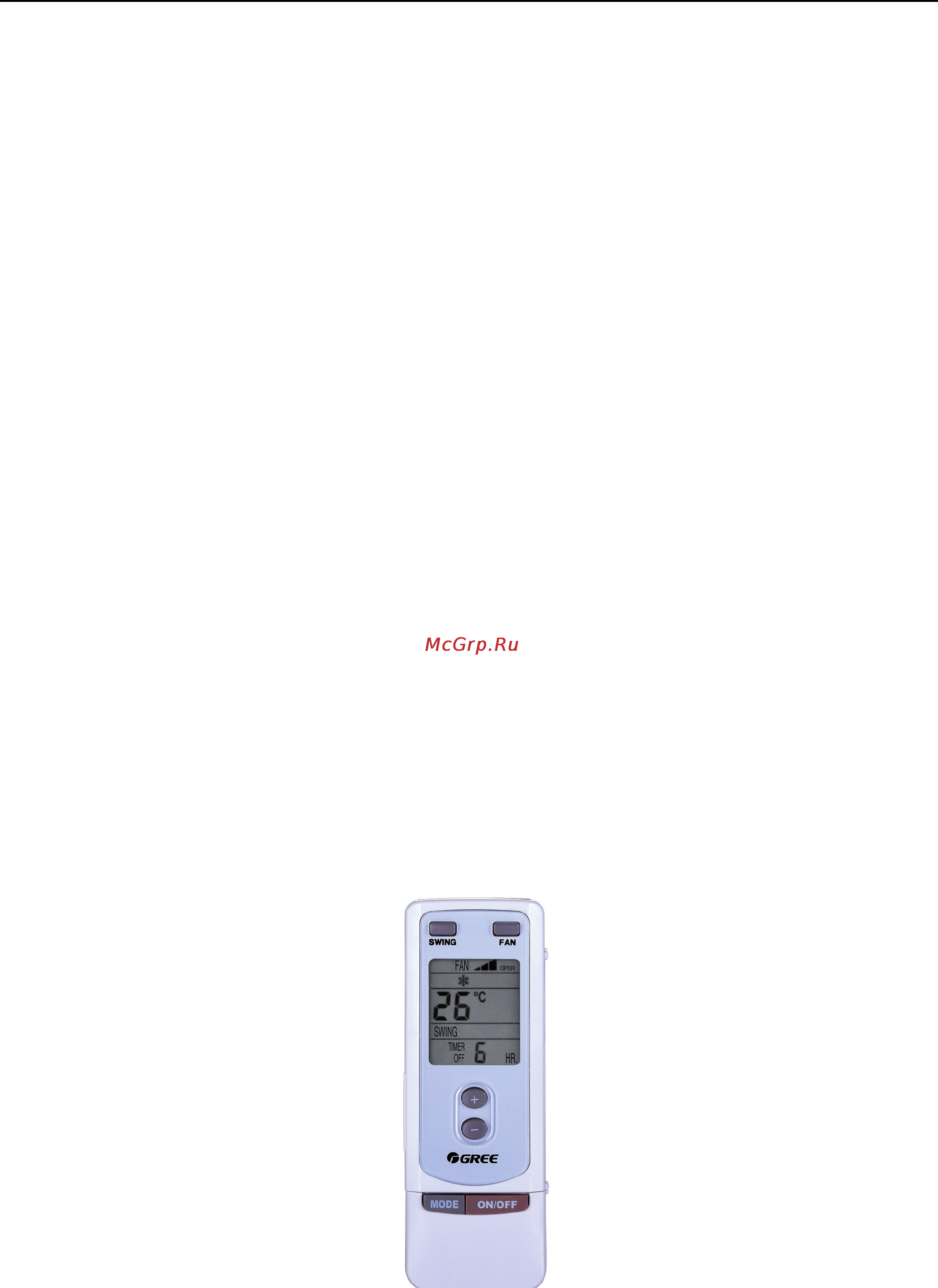

7.5.4 Инфракрасный пульт управления Y512 (рис. 7.17).
Рис. 7.17
