ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

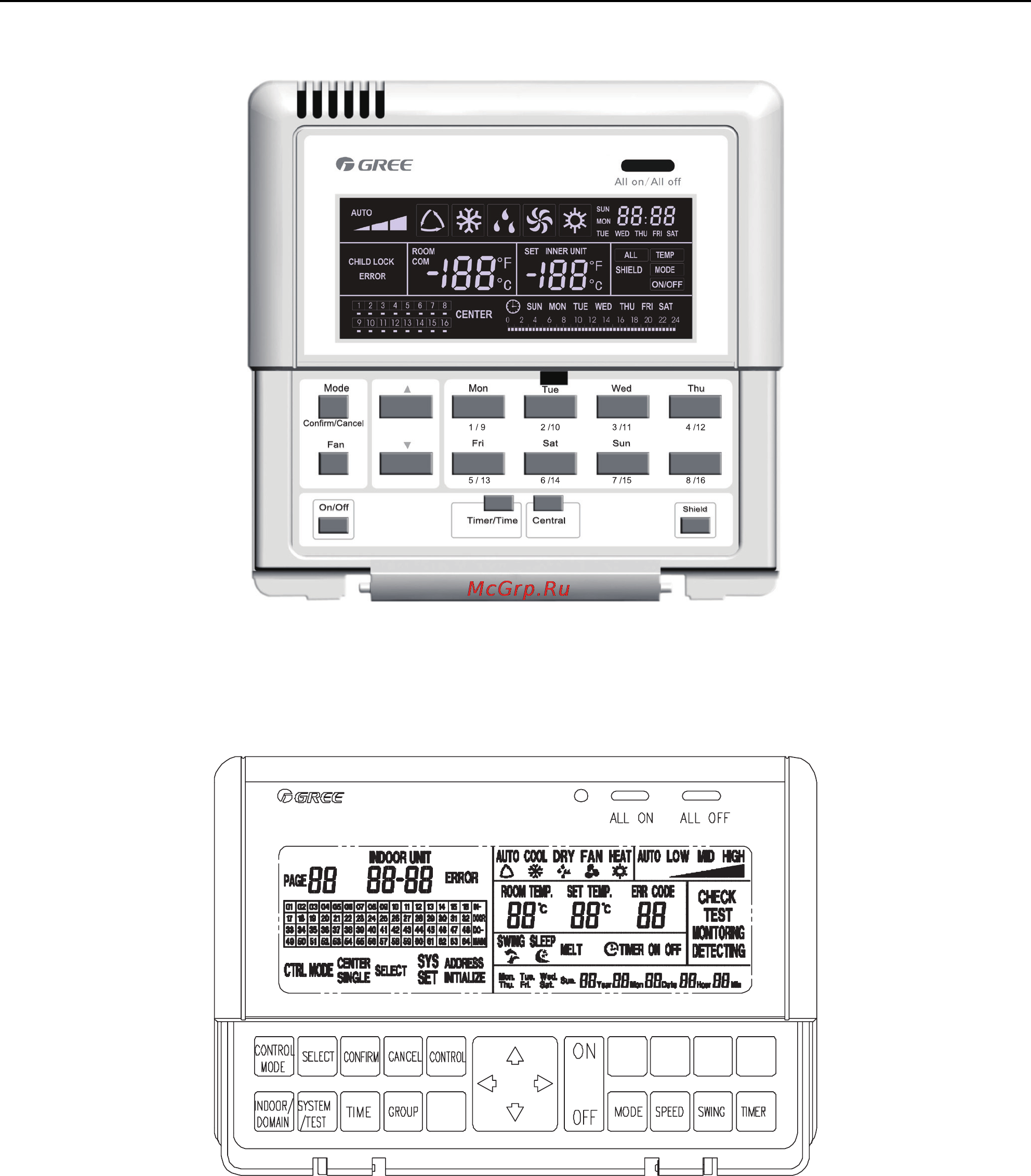

7.5.7 Проводной зональный пульт CE50-24/E (рис. 7.20).
Рис. 7.20
7.5.7 Проводной центральный пульт CE51-24/E(M) (рис. 7.21).
Рис. 7.21
7.5.8 Для управления с персонального компьютера применяется специальная про-
грамма Gree на базе программы Inter Base. См. Руководство по управлению GMV.
7.5.9 Подключение проводного индивидуального пульта Z60351F или Z63351F (см.
рис.7.1).
7.5.9.1 При помощи проводного группового пульта возможно управление до 16-ти вну-
тренних блоков одной системы (один наружный блок).
7.5.9.2 Проводной пульт подключается при помощи 4 х штекерного разъема 4-х жиль-
ным кабелем к разъему CN19 (в некоторых моделях контакт CN18) расположенного на
основной плате внутреннего блока (рис. 7.22).
