76
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

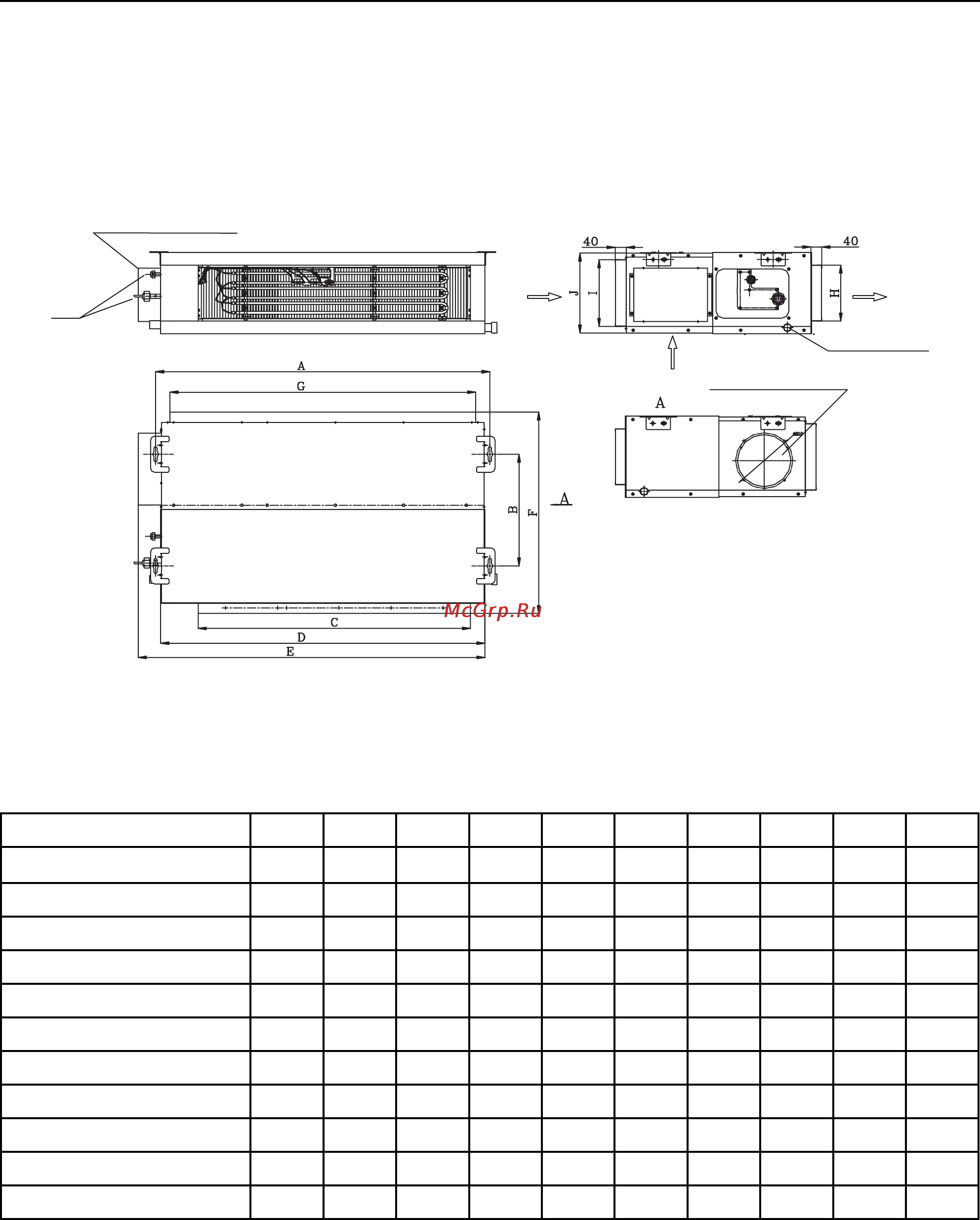

9.2.4.2 Габаритные и установочные размеры внутренних блоков канального типа моде-
лей GMV-R40P/Na-K, GMV-R45P/Na-K, GMV-R50P/Na-K, GMV-R56P/Na-K, GMV-
R63P/Na-K, GMV-R71P/Na-K, GMV-R80P/Na-K,GMV-R90P/Na-K,GMV-R100P/Na-
K, GMV-R112P/Na-K, GMV-R125P/Na-K (рис. 9.7 и табл. 9.3).
Вход
воздуха
Вход
воздуха
Выход
воздуха
Подвод
свежего воздуха
Блок
электропитания
н
овая
о
дка
Дренажный
Рис. 9.7
Таблица 9.3
Модель блока A B C D E F G H I J
GMV-R40P/Na-K 932 430 738 892 980 736 738 125 203 266
GMV-R45P/Na-K 932 430 738 892 980 736 738 125 203 266
GMV-R50P/Na-K 932 430 738 892 980 736 738 125 203 266
GMV-R56P/Na-K 1112 420 918 1074 1159 736 918 207 207 260
GMV-R63P/Na-K 1112 420 918 1074 1159 736 918 207 207 260
GMV-R71P/Na-K 1112 420 918 1074 1159 736 918 207 207 260
GMV-R80P/Na-K 1112 420 918 1074 1159 736 918 207 207 260
GMV-R90P/Na-K 1350 420 1155 1310 1385 736 1155 207 207 260
GMV-R100P/Na-K 1350 420 1155 1310 1385 736 1155 207 207 260
GMV-R112P/Na-K 1350 420 1155 1310 1385 736 1155 207 207 260
GMV-R125P/Na-K 1350 420 1155 1310 1385 736 1155 207 207 260
