ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
10.5.2 Требования к месту размещения:

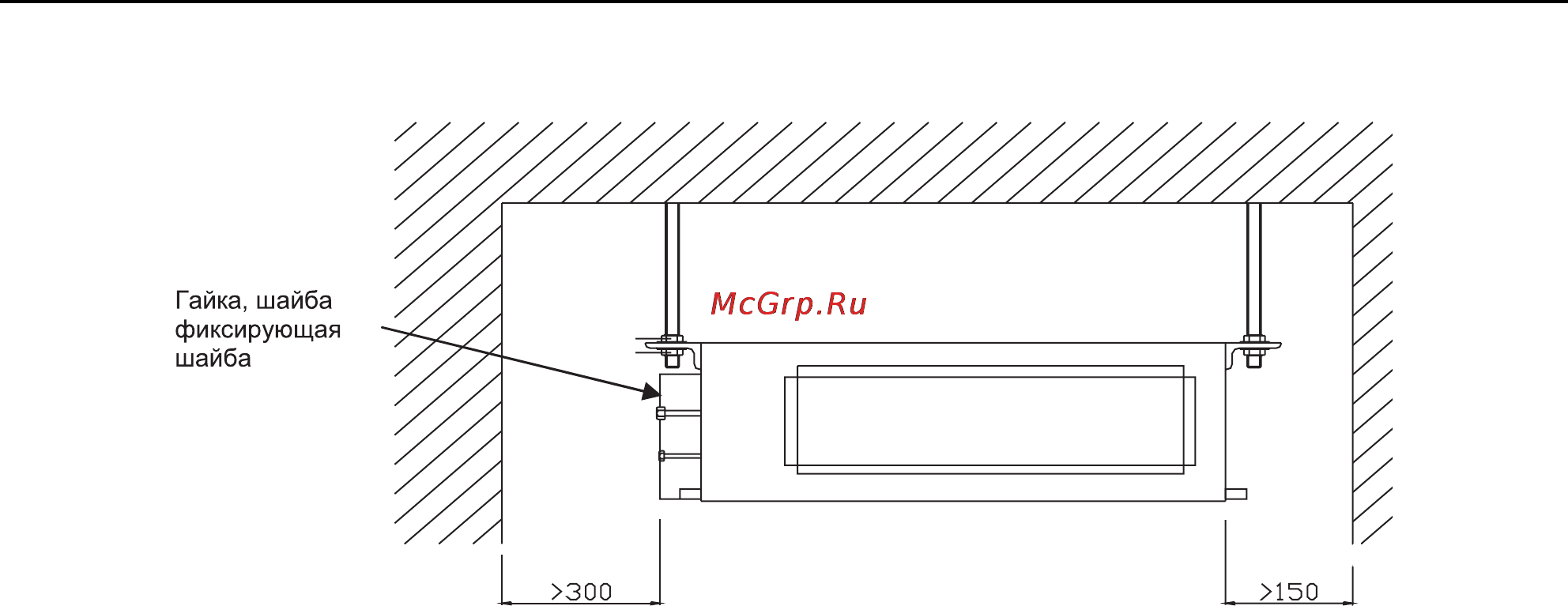

Рис. 10.24 — Размещение блока
• Расстояния от боковой поверхности блока со стороны подключения до ближайшей
стены должно быть не менее 300 мм (рис. 10.24).
• Минимальное расстояние между блоком и потолком должно быть не менее 5 мм.
• Кронштейны крепления блока должны быть достаточно прочны и рассчитаны на
вес блоков.
• Параметры дренажной трубы должны быть в соответствии с требованиями настоя-
щего руководства.
• Всасывающая и нагнетающая труба воздуховодов должны находиться в одном по-
мещении.
• Воздухозаборное и воздуховыпускное отверстия не должны быть загромождены.
Должен быть обеспечен свободный доступ воздуха.
• Воздуховоды должны быть герметично и надежно соединены с фланцами всасыва-
ющего и нагнетающего отверстий внутреннего блока.
• С целью снижения уровня шума и вибраций между блоком и нагнетающей трубой
воздуховода необходимо устанавливать гибкий воздуховод.
• Блоки должны быть установлены таким образом, чтобы было обеспечено простран-
ство для проведения сервисного технического обслуживания
• Блоки должны размещаться вдали источников тепла, мест возможной утечки вос-
пламеняемых газов и испарений.
• С целью исключения влияния электромагнитных помех, блоки, кабель питания и
кабель управления должны находиться на расстоянии не менее 1 м от телевизионных
установок и радиооборудования.
10.5.3 Порядок установки блока
• Сделайте разметку на потолке для 4-х отверстий подвесных уголков внутреннего
блока.
• Просверлите четыре отверстия в соответствии с разметкой.
• Установите забивные анкерные втулки М10 в просверленные отверстия (рис. 10.25)
