90
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
10.5.5 Установка внутренних блоков канального типа с нулевым статическим давле-
нием производится без всасывающего и нагнетающего воздуховода, при этом в подвес-
ном потолке должно быть предусмотрено отверстие для забора воздуха (см.рис 10.29).

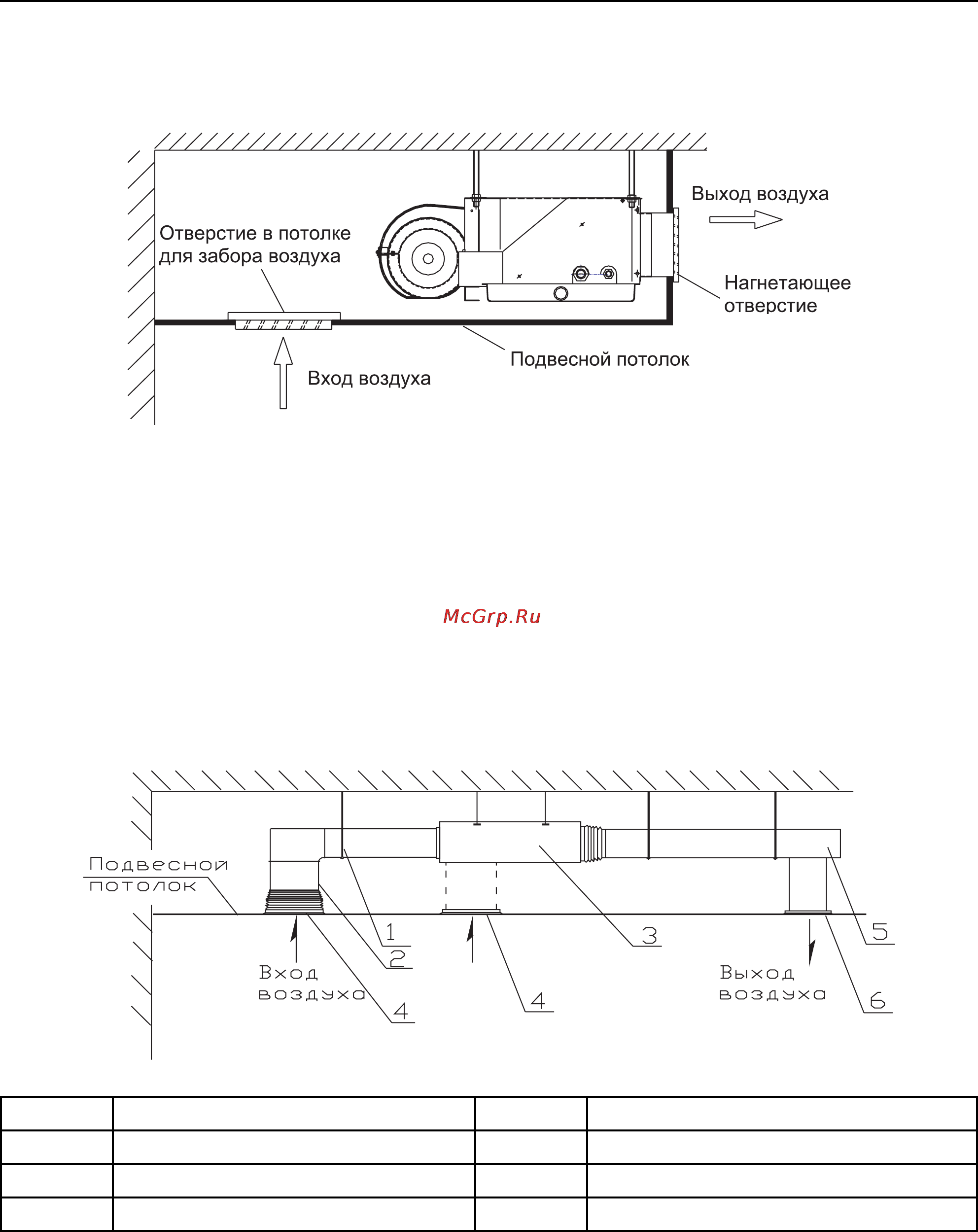

Рис 10.29 — Установка блока без воздуховодов
10.5.6 Установка блоков канального типа с воздуховодами
• При установке внутреннего блока канального типа со статическим давлением от-
личным от нуля необходимо подключить всасывающую и нагнетающую трубу воздухо-
водов.
• Не допускается запуск внутреннего блока без всасывающей трубы воздуховода во
избежание перегрева и выхода из строя электродвигателя вентилятора.
• Длина воздуховодов должна быть рассчитана в соответствии со значением статиче-
ского давления блока.
Поз. Наименование Поз. Наименование
1 Кронштейн крепления 4 Решетка всасывающего воздуховода
2 Всасывающий воздуховод 5 Нагнетающий воздуховод
3 Блок канального типа 6 Решетка нагнетающего воздуховода
Рис. 10.30 — Установка блока канального типа
