10

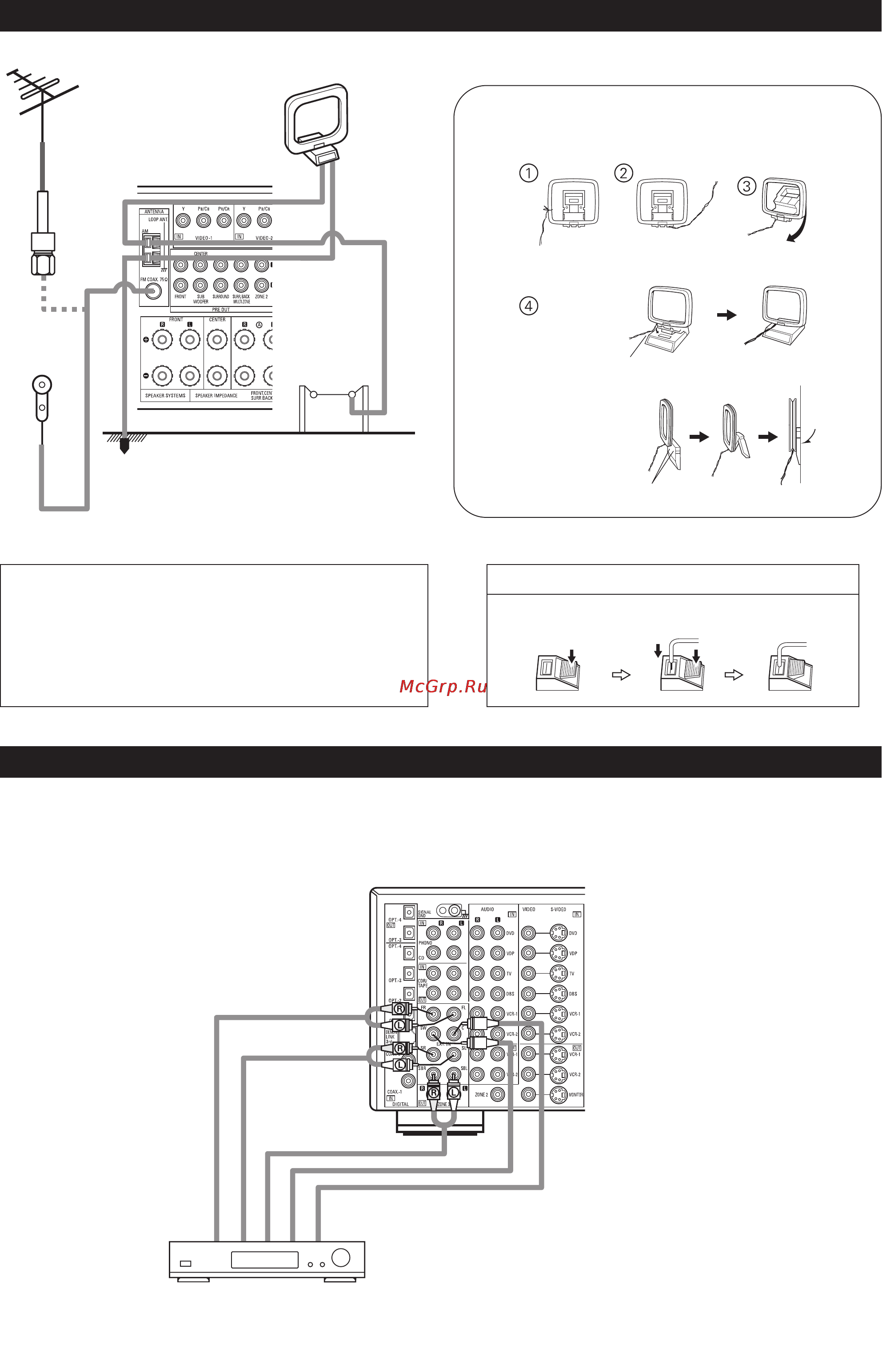

Подсоединение антенн к клеммам ресивера
ПРИМЕЧАНИЯ:
• Не подключайте одновременно две антенны диапазона FM.
• Даже если используется наружная антенна диапазона AM, не отсоеди#
няйте рамочную AM#антенну.
• Позаботьтесь, чтобы клеммы для проводов AM#антенны не касались
металлических частей панели.
НАПРАВЛЕНИЕ НА РАДИОВЕЩАТЕЛЬНУЮ СТАНЦИЮ
АНТЕННА ДИАПАЗОНА FM
КОАКСИАЛЬНЫЙ КАБЕЛЬ
с номинальным сопротивле#
нием 75 Ом
КОМНАТНАЯ
АНТЕННА
ДИАПАЗОНА FM
(прилагается)
ЗАЗЕМЛЕНИЕ
РАМОЧНАЯ АНТЕННА ДИАПАЗОНА AM (прилагается)
НАРУЖНАЯ АНТЕННА
ДИАПАЗОНА AM
• Кабель FM#антенны со штекером типа F может быть подключен напрямую.
Сборка рамочной антенны диапазона AM
Снимите виниловую защитную обо#
лочку и обнажите соединительный
проводник.
Подсоедините к клеммам, пред#
назначенным для антенны диапа#
зона AM.
Загните в обратном направ#
лении.
a. При установке антенны
на некую устойчивую
поверхность.
b. При креплении антен#
ны к стене.
Монтаж на стене и в иных подобных местах.
Подключение антенн диапазона AM
1. Нажмите
рычажок.
2. Вставьте про#
водник.
3. Верните рычажок на
место.
Подключение разъемов внешнего (внесистемного) входа («EXT.IN»)
• Эти разъемы предназначены для входных многоканальных аудиосигналов от внешнего декодера или от компонента с иным типом многоканального де#
кодера, например DVD#аудиоплейера или многоканального SACD#плейера, или от декодера какого#нибудь другого будущего многоканального звуково#
го формата.
• При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
Декодер с 8# или 6#канальным
аналоговым выходом
Передние каналы
Каналы пространственного звучания
Задние каналы пространств. вучания
Канал сабвуфера
Центральн. канал
Инструкции для воспроизведения с использованием разъемов внешнего входа («EXT.IN») смотрите на странице 46.
