6
• При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
Подача электроэнергии на данную розетку включается и выключается, когда режим электропитания аппарата переключается между состояниями «On»
[Включено] и «Standby» [Режим ожидания] с помощью пульта ДУ или переключателя режима электропитания на основном блоке аппарата.

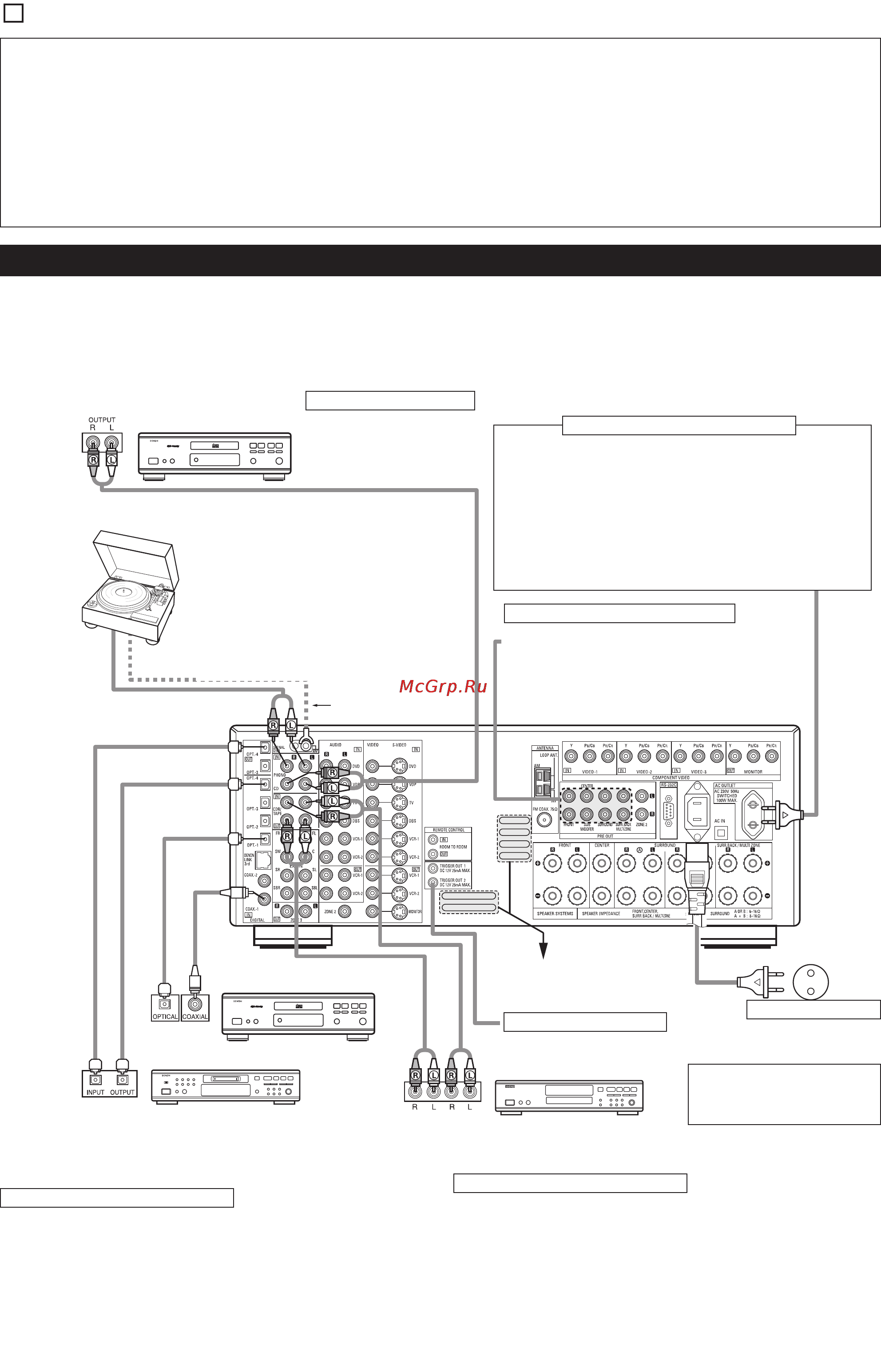

Подключение аудиокомпонентов
• Не подключайте провод электропитания к розетке электросети до тех
пор, пока не будут завершены все соединения.
• Позаботьтесь о правильном соединении левых и правых каналов (ле#
вые с левыми, правые с правыми).
• Надежно вставляйте штекеры. Неплотные соединения будут вызывать
генерацию помех.
• Пользуйтесь разъемом «AC OUTLET» [Выходная розетка элек
тропитания] только для аудиоаппаратуры. Не подключайте к
нему электрофены и другие бытовые электроприборы.
• Обращаем ваше внимание на то, что связывание кабелей со штыревы#
ми разъемами (штекерами) в единый пучок с проводами электропита#
ния или размещение их поблизости от силового трансформатора будет
приводить к генерированию фона переменного тока или иных электро#
магнитных помех.
• Фоновые или иные электромагнитные помехи могут генерироваться,
если некое подсоединенное аудиоустройство используется независи#
мо, без включения электропитания этого устройства. Если это проис#
ходит, то включите электропитание такого устройства.
СОЕДИНЕНИЯ
5
CD#плейер
Кабелями со штыревыми разъемами
(штекерами) соедините аналоговые вы#
ходные разъемы CD#плейера («ANALOG
OUTPUT» [Аналоговый выход]) с разъема#
ми «CD» [CD#плейер] данного аппарата.
Подключение проигрывателя грампластинок
Подсоедините выходной кабель проигрывателя грампластинок к
разъемам «PHONO» [Звукосниматель] ресивера AVR#3805, штекер
«L» [Левый канал] подключите к разъему «L», штекер «R» [Правый
канал] — к разъему «R».
ПРИМЕЧАНИЯ:
• Данный аппарат нельзя использовать в непосредственном со#
единении с звукоснимателями типа МС [Электродинамическая
головка]. Используйте отдельный усилитель головки или повы#
шающий трансформатор.
• Если при подсоединенном проводе заземления генерируются
фоновые или иные электромагнитные помехи, отсоедините
провод заземления.
Проигрыватель граммпластинок (звуко#
сниматель типа MM [Магнитная головка])
Провод заземления
Устройство записи на MD или CD, либо иной компонент сис#
темы, оборудованный разъемами цифрового входа/выхода
«OUTPUT» [Выход]
«INPUT»
[Вход]
«OPTICAL»
[Оптический]
«OUTPUT»
[Выход]
CD#плейер или иной компонент системы, обору#
дованный цифровыми выходными разъемами
Используйте эти разъемы для соединений с аудиоаппаратурой, имеющей цифровой выход. Инструкции по
настройке данного терминала смотрите на странице 42.
ПРИМЕЧАНИЯ:
• Для коаксиальных соединений используйте оборудованные штекерами аудиокабели с номинальным со#
противлением 75 Ом.
• Для оптических соединений используйте оптические кабели, снимая колпачок перед выполнением со#
единения.
Разъем «AC OUTLET» [Выходная розетка электропитания]
• КОММУТИРУЕМЫЙ (общая мощность — 100 Вт)
Подача энергии на эту розетку включается и выключается совместно с включением/выклю#
чением переключателя режима электропитания «POWER» на основном блоке аппарата, а так#
же при переключении режима электропитания между состояниями «On» [Включено] и
«Standby» [Режим ожидания] с пульта ДУ.
Когда аппарат находится в режиме ожидания, электроэнергия на данную розетку не подает#
ся. Не подключайте никакие устройства с электрической мощностью, превышающей 100 Вт.
ПРИМЕЧАНИЕ:
Пользуйтесь разъемом «AC OUTLET» только для аудиоаппаратуры. Не подключайте к нему
электрофены, телевизоры и другие бытовые электроприборы.
Подключение разъема «AC OUTLET»
Подключение выходных разъемов предусилителя
Используйте эти разъемы, если Вы хотите подсоединить внешний усилитель (усили#
тели) мощности для повышения мощности передних каналов, центрального канала,
каналов пространственного звучания и задних каналов пространственного звучания,
или для подключения акустических систем с встроенными усилителями.
В случае использования только одной АС на задних каналах пространственного
звучания подсоедините эту АС к разъему «SURR. BACK L CH» [Левый задний ка#
нал пространственного звучания].
Подключение разъемов «DIGITAL» [Цифровой]
Подключение кассетной деки
Подключение CDплейера
Провод электропитания
Переменный ток с напряжением
230 В и частотой 50 Гц
Прокладывайте соединительные и иные кабели
такими маршрутами, чтобы они не загораживали
вентиляционные отверстия.
«TRIGGER OUT» [Выход триггера]
CD#рекордер или кассетная дека
Для отдельных функций можно подключать и от#
ключать напряжение 12 В постоянного тока. По#
дробные сведения см. на стр. 29.
ПРИМЕЧАНИЕ:
Если кассетная дека (или иное устройство за#
писи) генерирует фоновые электромагнитные
помехи, отодвиньте деку подальше.
Соединения для записи:
Кабелями со штекерами соедините разъемы кассетной деки, предназначенные для входа записываемых
сигналов («LINE IN» [Линейный вход] или «REC» [Запись]), с разъемами данного аппарата, предназначенны#
ми для выхода записываемых сигналов на кассетную деку («CDR/TAPE OUT» [Выход на пишущий CD#плей#
ер или кассетную деку]).
Соединения для воспроизведения:
Кабелями со штекерами соедините разъемы кассетной деки, предназначенные для выхода воспроизводи#
мых сигналов («LINE OUT» [Линейный выход] или «PB» [Воспроизведение]), с разъемами данного аппарата,
предназначенными для входа воспроизводимых сигналов от кассетной деки («CDR/TAPE IN» [Вход с пишу#
щего CD#плейера или кассетной деки]).
