41

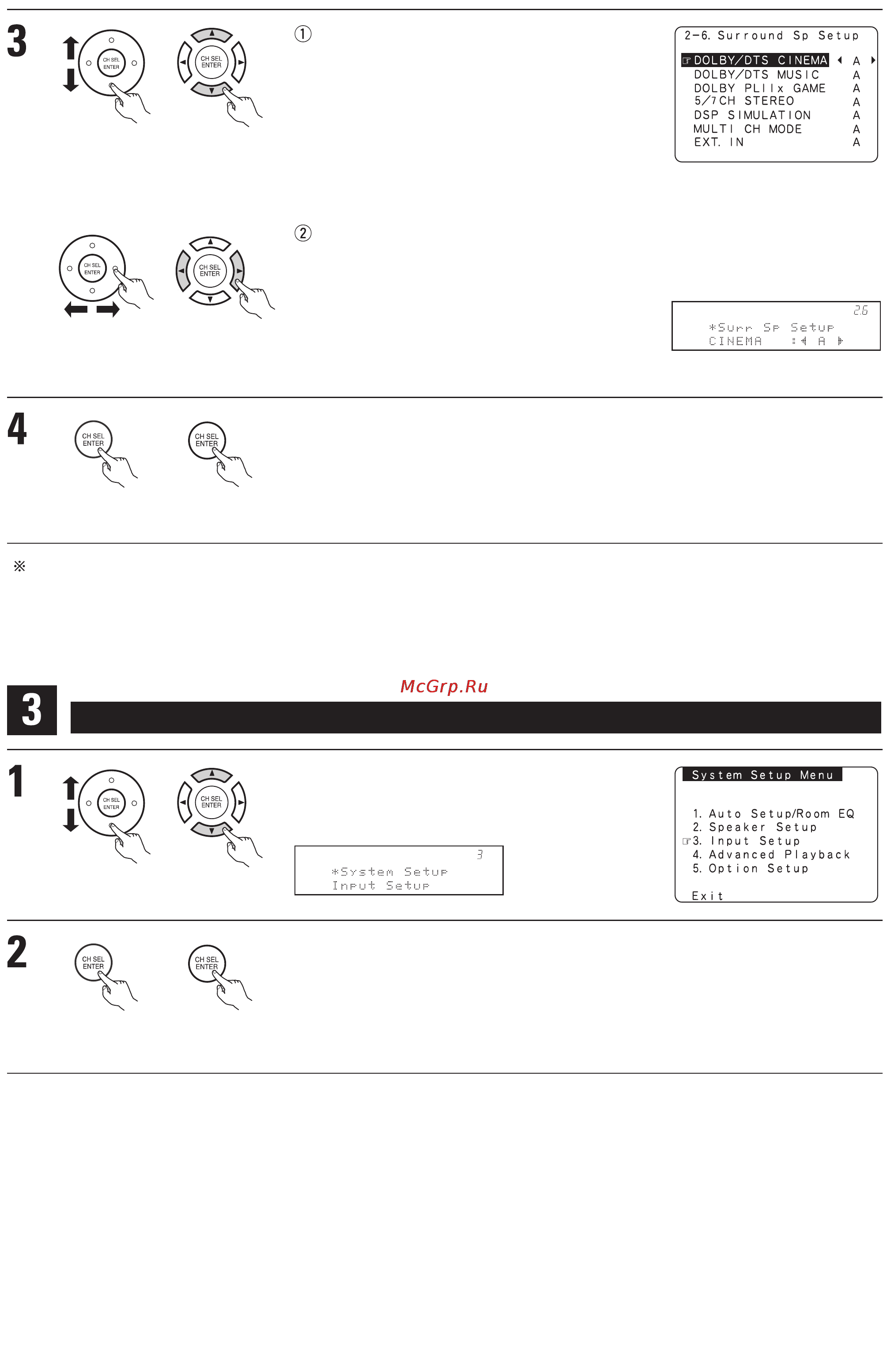

Как выбрать режим пространственного звучания
Меню выбора АС пространственного звучания появляется на
экране, если в меню настройки системы для обоих комплек#
тов АС пространственного звучания А и В было установлено
значение «Large» или «Small» (в случае использования в систе#
ме обоих комплектов АС пространственного звучания А и В).
Выберите АС пространственного звучания, которые должны
будут использоваться в различных режимах пространствен#
ного звучания.
Как выбрать АС пространственного звучания
А: При использовании АС пространственного звучания А
В: При использовании АС пространственного звучания В
А+В: При использовании обоих комплектов АС простран#
ственного звучания А и В
Введите выбранную установку.
На экране 2 «Speaker Setup» [Настройка АС] выберите «Exit» [Выход] и нажмите кнопку «ENTER» [Ввод].
Снова появится меню настройки системы.
В меню настройки системы выберите пункт «Input Setup» [Наст#
ройка входных сигналов].
Установка типа АС при использовании в системе обоих комплектов АС пространственного звучания А и В
Если значение «Small» [Малая] установлено для любой из АС пространственного звучания А и В, выходной сигнал является таким же как и в том случае,
когда значение «Small» установлено для обоих комплектов А и В.
Выведите на дисплей меню настройки входных сигналов.
(Пульт ДУ) (Основной блок
аппарата)
(Пульт ДУ) (Основной блок
аппарата)
Процедура настройки «Input Setup» [Настройка входных сигналов]
(Пульт ДУ) (Основной блок
аппарата)
(Пульт ДУ) (Основной блок
аппарата)
(Пульт ДУ) (Основной блок
аппарата)
