Воспроизведение входного источника

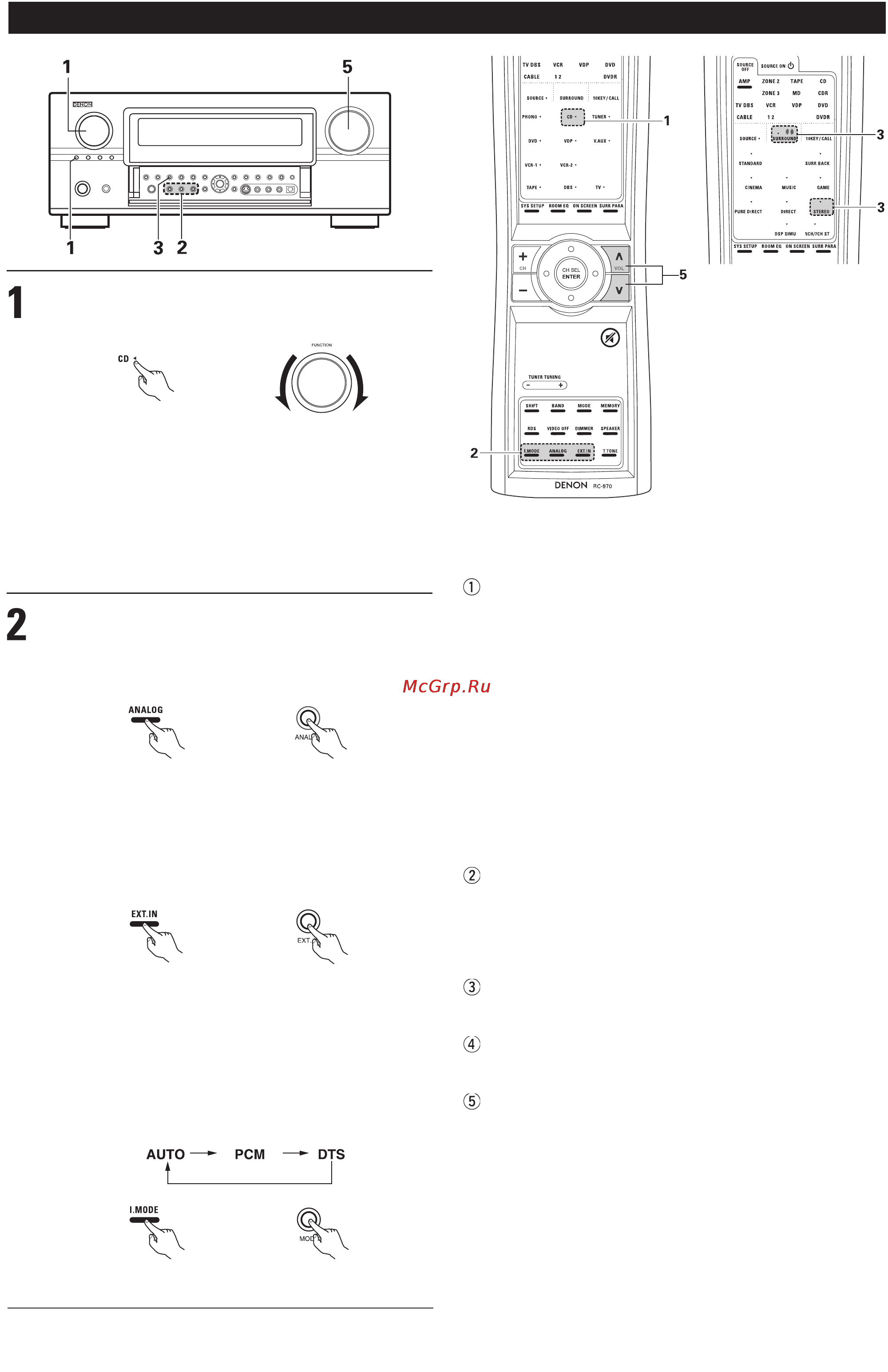

Выберите входной источник, который Вы хотите воспроизводить.
ПРИМЕР: Источник «CD» [CDGплейер]
Для выбора входного источника в том случае, когда выбрано
«ZONE2/ZONE3/REC OUT» [Зона 2/ Зона 3/ Выход для записи]
или «TUNING PRESET» [Предварительная настройка], нажмите
кнопку «SOURCE» [Источник], затем действуйте переключате#
лем входных функций.
Выберите входной режим.
• Выбор аналогового режима
Нажмите кнопку «ANALOG» [Аналоговый] для переключения на
аналоговый вход.
• Выбор режима внешнего (внесистемного) входа («EXT.IN»)
Нажмите кнопку «EXT.IN» (включите кнопку «EXT.IN» на ПДУ)
для переключения на внешний вход.
• Выбор режимов «AUTO» [Автоматический], «PCM» [Импульсно#
кодовая модуляция (ИКМ)] и DTS [Пространственное звучание
цифрового кинотеатра]
При каждом нажатии кнопки «INPUT MODE» [Входной режим]
режимы переключаются в циклической последовательности,
показанной ниже.
Функция выбора входного режима
Для различных входных источников можно выбирать разные входные режи#
мы. Выбранные входные режимы для отдельных входных источников сохра#
няются в памяти.
«AUTO» (автоматический режим)
В этом режиме автоматически опознаются типы сигналов, поступающих
на разъемы аналогового и цифровых входов от выбранного входного
источника, и для воспроизведения выбирается определенная програм#
ма в декодере пространственного звучания ресивера AVR#3805. Этот
режим можно выбирать для всех входных источников, за исключением
«PHONO» [Звукосниматель (проигрыватель грампластинок)] или
«TUNER» [Тюнер].
Обнаружение присутствия или отсутствия цифровых сигналов, иденти#
фикация сигналов, поступающих на разъемы цифровых входов, декоди#
рование и воспроизведение # все это выполняется автоматически при
использовании формата DTS, Dolby Digital или PCM (2#канальное сте#
рео). Если на входы не поступает цифровой сигнал, выбираются разъ#
емы аналогового входа.
Используйте этот режим для воспроизведения сигналов формата Dolby
Digital.
«PCM» (монопольный режим воспроизведения сигналов формата PCM)
Декодирование и воспроизведение осуществляются только в том слу#
чае, если на вход поступают сигналы формата PCM.
Обращаем ваше внимание на то, что при использовании этого режима
для воспроизведения сигналов иного формата, чем PCM, могут генери#
роваться шумовые помехи.
«DTS» (монопольный режим воспроизведения сигналов формата DTS)
Декодирование и воспроизведение осуществляются только в том слу#
чае, если на вход поступают сигналы формата DTS.
«ANALOG» (монопольный режим воспроизведения аналоговых аудиосиг#
налов)
Воспроизводятся сигналы, поступающие на разъемы аналогового входа.
«EXT.IN» (режим выбора входных разъемов внешнего декодера)
Сигналы, поступающие на входные разъемы внешнего декодера, восп#
роизводятся без прохождения через схемный контур пространственно#
го звучания.
ПРИМЕЧАНИЕ:
• Обращаем ваше внимание на то, что при воспроизведении компакт#
дисков или лазерных дисков, записанных в формате DTS, в режиме
«PCM» (монопольный режим воспроизведения сигналов формата PCM)
или «ANALOG» (монопольный режим воспроизведения аналоговых ауди#
осигналов) на выходе будут присутствовать шумовые помехи. В случае
воспроизведения сигналов, записанных в формате DTS и поступающих
на входы ресивера с проигрывателя лазерных дисков или с CD#плейе#
ра, выбирайте режим «AUTO» или «DTS».
(Пульт ДУ)
(Основной блок
аппарата)
(Пульт ДУ)
(Основной блок
аппарата)
(Пульт ДУ)
(Основной блок
аппарата)
(Пульт ДУ)
(Основной блок
аппарата)
