При подключении к ресиверу DVD#плеера, оснащенного функцией DENON LINK (такой DVD#плеер можно приобрести в магазине) вы сможете добиться от#
личного звучания цифрового сигнала при сокращении потери его качества в ходе передачи.
Разъемы «DENON LINK»

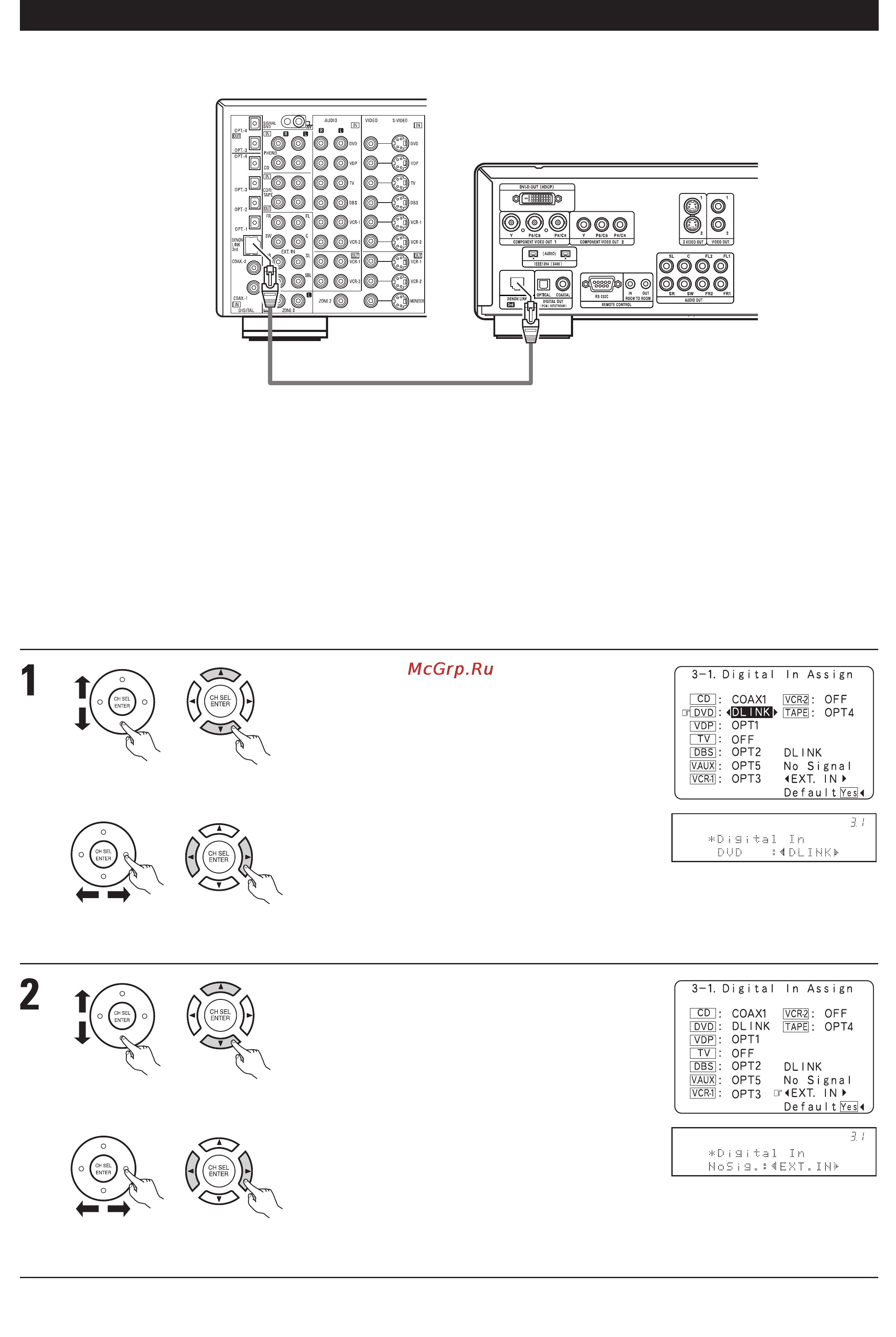

Воспроизведение с использованием разъема «DENON Link»
При подключении ресивера AVR#3805 к DVD#плееру DENON, оснащенному разъемом DENON LINK», при помощи соединительного кабеля, поставляемо#
го с DVD#плеером, обеспечивает передачу цифрового сигнала и мультиканальное воспроизведение звуковых DVD#дисков, а также других мультиканаль#
ных источников.
Установка «DENON LINK»
Когда вы соединяете DVD#плеер DENON с разъемом DENON LINK ресивера, в меню настройки системы для параметра «Digital In Assignment» [Назначе#
ние цифровых входов] задайте установку «DENON LINK» (см. стр. 42).
• Для воспроизведения сигналов выберите вход, на когторый не подаются сигналы DENON LINK.
• Когда в качестве режима входного сигнала ресивера задана установка «AUTO» [Автоматический] и функция DENON LINK включена, то ресивер авто#
матически переключается на прием сигналов с разъема «ANALOG» [Аналоговый] или «EXT.IN» [Внешний вход].
(Пульт ДУ) (Основной блок
аппарата)
(Пульт ДУ) (Основной блок
аппарата)
(Пульт ДУ) (Основной блок
аппарата)
(Пульт ДУ) (Основной блок
аппарата)
Выберите установку DLINK.
Выберите входной сигнал.
Выберите гнездо цифрового входа и присвойте его входному
источнику.
Выберите входной источник.
Выберите входной разъем.
