51

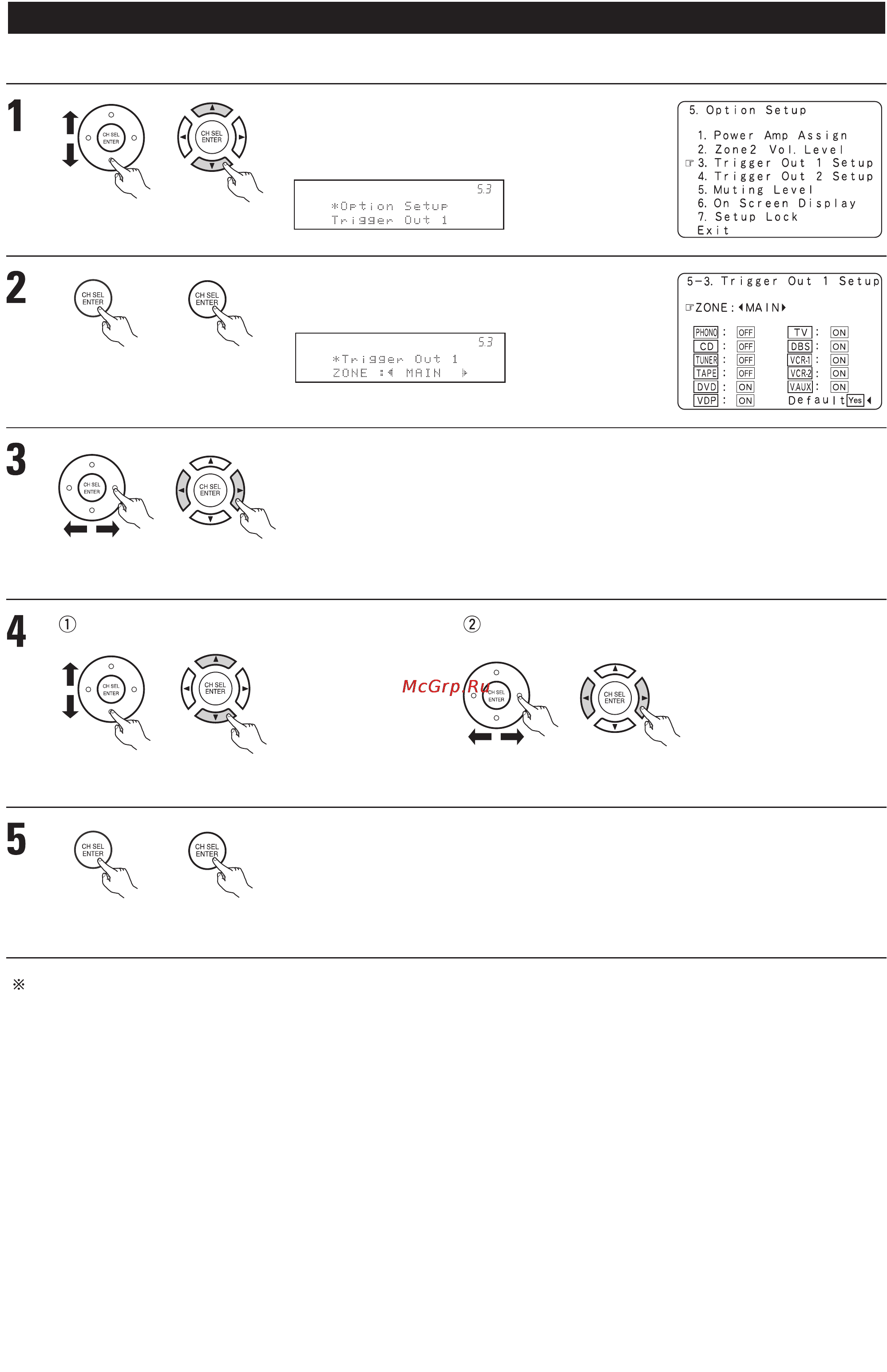

5G3, 5G4 Установка параметра «Trigger Out Setup» [Настройка выхода триггера]
• Этот параметр настраивает выход «Trigger Out» [Выход триггера] (выход 1) на различные входные источники.
В меню настройки опций выберите пункт «Trigger Out 1 Setup».
Выведите на дисплей экран «Trigger Out 1 Setup».
Выберите зону («MAIN» [Основная], «Zone2» [Зона 2] или «Zone3» [Зона 3]).
Выберите входной источник Задайте «ON» [Включено] или «OFF» [Выключено].
Введите выбранную Вами установку параметра.
Снова появится меню настройки опций.
Аналогичным образом задайте установку параметра «Trigger Out 2 Setup».
(Пульт ДУ) (Основной блок
аппарата)
(Пульт ДУ) (Основной блок
аппарата)
(Пульт ДУ) (Основной блок
аппарата)
(Пульт ДУ) (Основной блок
аппарата)
(Пульт ДУ) (Основной блок
аппарата)
