19

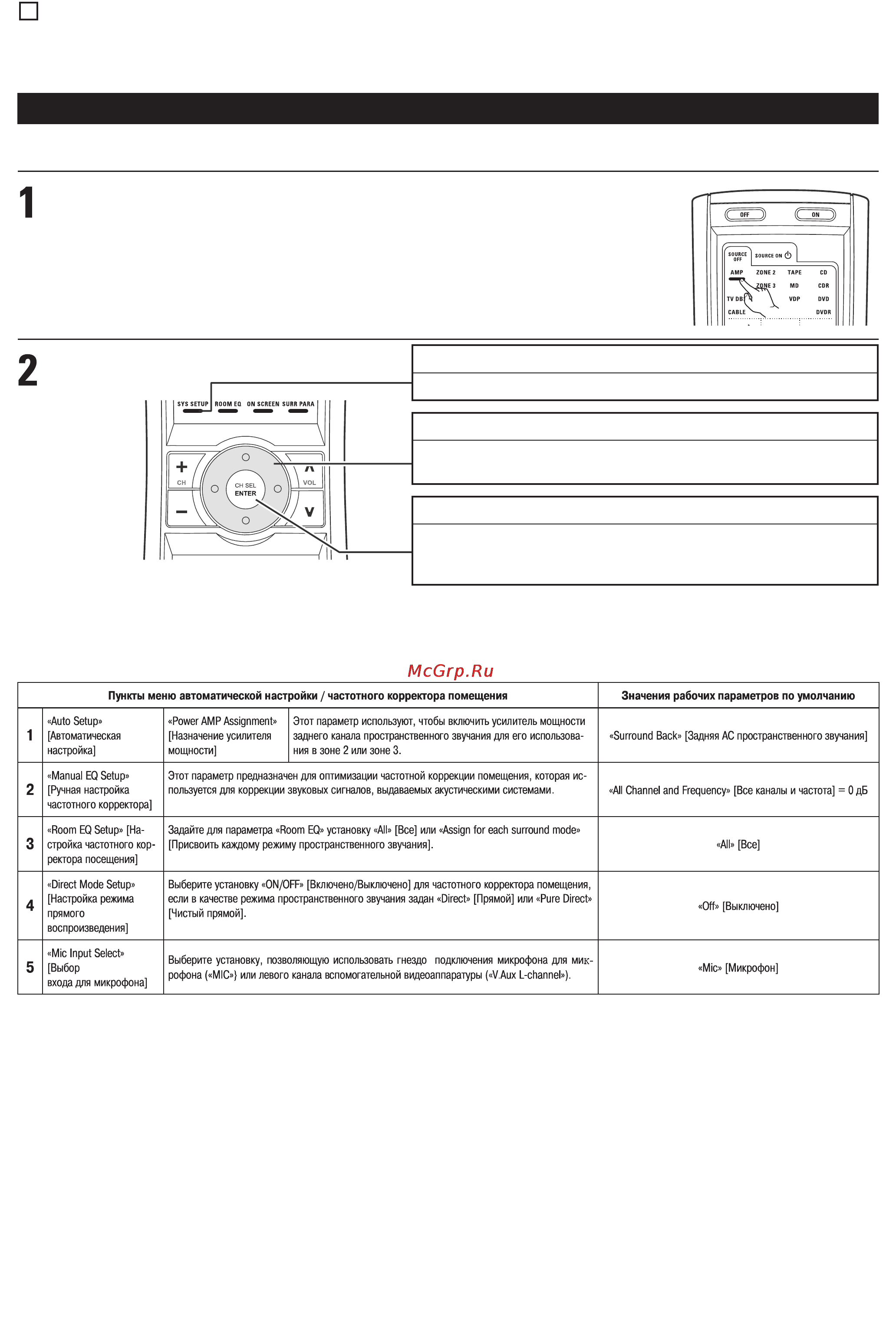

НАСТРОЙКА СИСТЕМЫ
• После того как все соединения с другими аудио/видеокомпонентами будут сделаны как указано в разделе «СОЕДИНЕНИЯ» (смотрите страницы 6#15),
выполните на экране телемонитора установки ряда рабочих параметров, описания которых приведены ниже.
Установки этих параметров необходимы для настройки зоны прослушивания аудио/видеосистемы, центром которой является данный аппарат.
Для установки рабочих параметров системы пользуйтесь следующими кнопками:
• Для установки рабочих параметров системы пользуйтесь следующими кнопками:
7
• Пункты меню настройки системы и их значения по умолчанию (стандартные значения, установленные при отгрузке аппарата с завода#изготовителя)
Убедитесь в том, что пульт ДУ установлен в режим «AMP» [Усилитель].
Кнопка «SYSTEM SETUP» [Настройка системы]
Нажмите эту кнопку для вызова меню настройки системы на дисплей.
Кнопки КУРСОРА
Используйте эти кнопки для перемещения курсора влево, вправо, вверх и вниз по
экрану.
Кнопка «ENTER» [Ввод]
Нажимайте ее для переключения дисплея.
Также пользуйтесь этой кнопкой для выполнения установки очередного рабочего
параметра.
1. «Auto Setup/Room EQ» [Автоматическая настройка/ Частотный корректор помещения]
