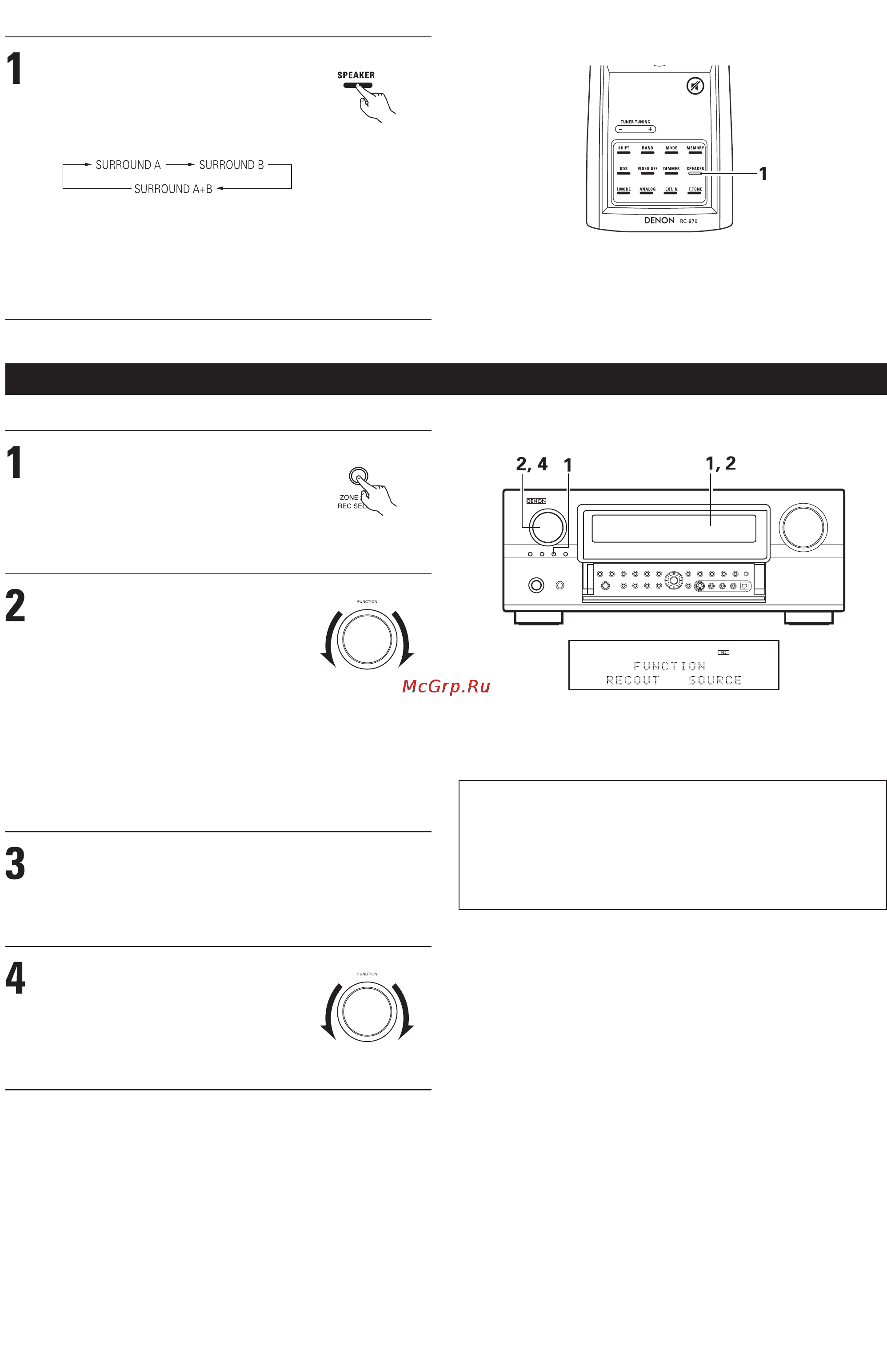

При каждом нажатии кнопки «SPEAKER»
[Акустическая система] происходит переклю#
чение акустических систем пространственно#
го звучания в соответствии с представленной
ниже последовательностью.
Эта операция возможна только, когда в меню настройки сис#
темы для параметра «Speaker Configuration» [Конфигурация
АС] задана установка, обеспечивающая подключение обеих
акустических систем пространственного звучания (A и B).
[6] Подключение АС пространственного звучания
Запись/воспроизведение мультиисточника
Нажмите кнопку «ZONE2/REC»
[Зона 2/Запись].
Воспроизведение одного источника одновременно с записью другого (режим «REC OUT» [Выход для записи])
В то время когда на дисплее показывается
сообщение «ZONE2 SOURCE», вращайте по#
воротный переключатель «FUNCTION» [Функ#
ция] до тех пор, пока на дисплее не появит#
ся индикатор «RECOUT SOURCE» [Источник
для записи].
В то время когда на дисплее показывается
сообщение «RECOUT SOURCE», вращайте
поворотный переключатель «FUNCTION» [Функция], чтобы выбрать
источник, сигналы которого Вы хотите записывать.
• Во время движения поворотного переключателя «FUNCTION»
Светятся индикатор «REC» [Запись] и индикатор выбранного
источника.
Задайте режим записи.
• Рабочие инструкции смотрите в Руководстве по эксплуатации
того компонента, сигналы которого вы хотите записывать.
Чтобы отменить эту процедуру, вращением
переключателя функций выберите установ#
ку «SOURCE» [Источник].
• При выборе установки «SOURCE» ин#
дикатор «REC» гаснет.
ПРИМЕЧАНИЯ:
• Сигналы записываемых источников (иных чем цифровые входы),
выбранных в режиме «REC OUT», также подаются на выход на разъе#
мы выходов предусилителя зоны 2.
• Цифровые сигналы не подаются на выход с аналоговых выходных
разъемов «REC OUT» [Выход для записи].
[АС пространственного звучания А] [АС пространственного звучания B]
[АС пространственного звучания А+B]
(Пульт ДУ)
(Основной блок
аппарата)
(Основной блок
аппарата)
(Основной блок
аппарата)
