78

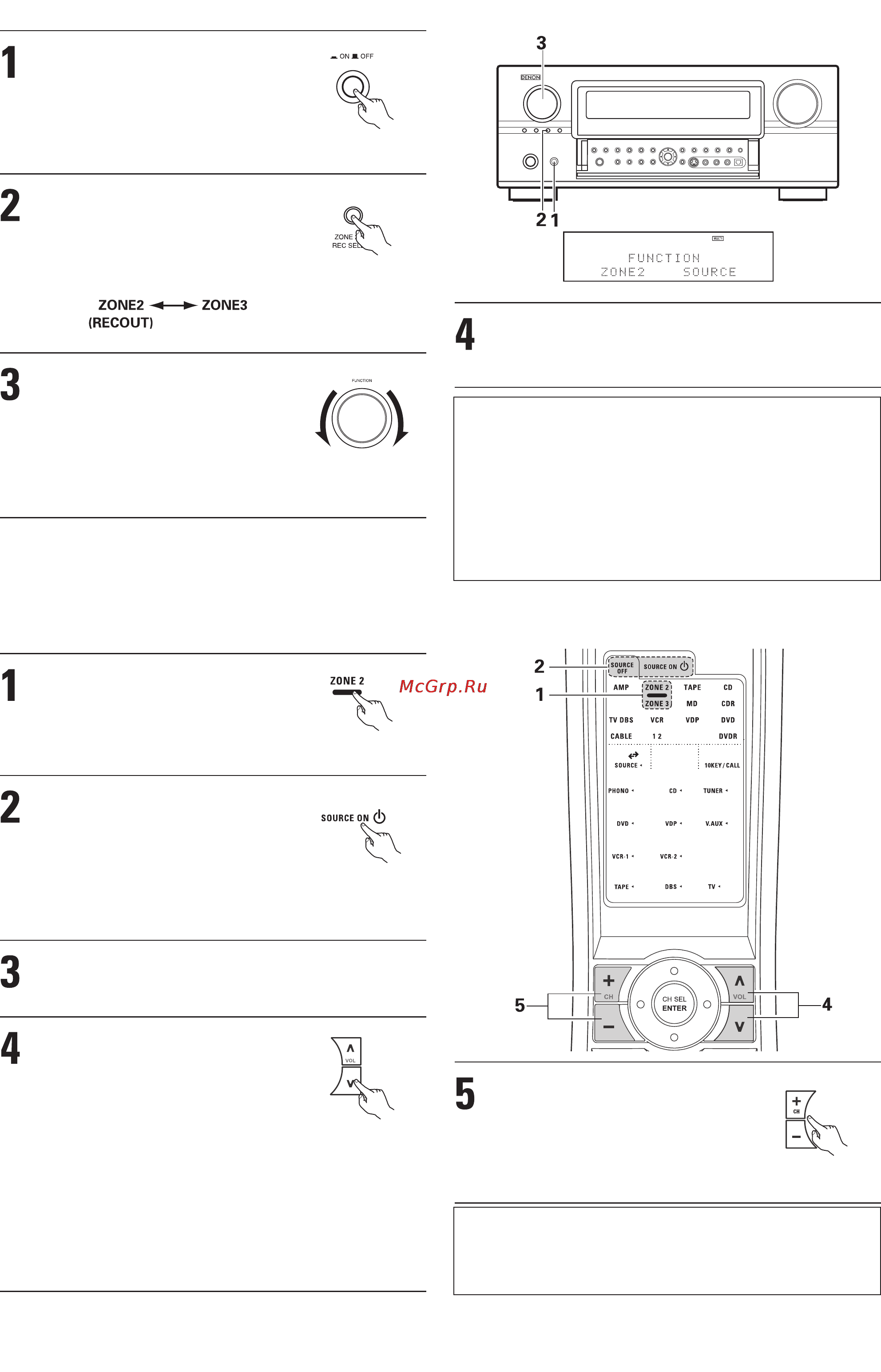

[1] Подача сигналов программного источника на выход для усилителя и т.п. в другой комнате (режим «ZONE2, ZONE3»)
Нажмите кнопку «ON» [Включить].
Нажимайте кнопку «ZONE2/3/REC».
Дисплей циклически переключается при
каждом нажатии кнопки.
В то время когда на дисплее показывается
сообщение «ZONE2 SOURCE» [Источник
сигналов в зоне 2], вращайте поворотный
переключатель «FUNCTION», чтобы выбрать
источник, сигналы которого Вы хотите по#
дать на выход.
Начните воспроизведение источника, сигналы которого должны
подаваться на выход.
• Рабочие инструкции смотрите в Руководствах по эксплуатации
соответствующих компонентов.
С помощью кнопки «ZONE2/ZONE3» выбери#
те режим «ZONE2».
[2] Использование пульта ДУ во время воспроизведения мультиисточника (выбор входного источника)
В режиме «REC OUT» [Выход для записи] эта операция невозможна.
• Описанным выше способом можно выбрать и источник в зоне 3
(«ZONE3»).
Нажмите кнопку «SOURCE ON».
Чтобы отменить режим «ZONE2», наж#
мите кнопку «SOURCE OFF» в зоне 2.
Нажимайте кнопку входного источника.
• Происходит прямое переключение источника в зоне 2.
Выходной уровень разъемов «ZONE2
OUT» [Выход зоны 2] можно регулиро#
вать при помощи кнопок «VOLUME»
[Громкость] + и – на пульте ДУ.
Выходной уровень разъема «ZONE2 OUT»
[Выход зоны 2] можно регулировать
только когда в меню настройки системы
для параметра «Zone2 Volume Level»
[Уровень громкости в зоне 2] задана ус#
тановка «Variable» [Переменный уровень] (см. стр. 50).
УСТАНОВКА, ПРИНИМАЕМАЯ ПО УМОЛЧАНИЮ («Zone2 Volume
Level»):
# # # Дб (МИНИМУМ)
Когда в качестве источника зоны 2 (««ZONE 2
SOURCE») выбран режим «TUNER» [Тюнер],
то выбор предварительно настроенных кана#
лов может осуществляться при помощи кно#
пок «CHANNEL» [Канал] + и – на пульте ДУ.
• Установки для зоны 3 могут заданы способом, аналогичным описанному выше.
(Основной блок
аппарата)
(Основной блок
аппарата)
(Основной блок
аппарата)
ПРИМЕЧАНИЯ:
• Сигналы источника, выбранного в режиме «ZONE2», также подаются на
выход с клемм выходов для записи «VCR#1» [Видеодека 1], «VCR#2»
[Видеодека 2] и «CDR/TAPE» [Пишущий CD#плейер/Кассетная дека].
• Цифровые сигналы не подаются на выход с выходных разъемов
«ZONE3», выходных разъемов звукового сигнала с фиксированным
уровнем («FIXED OUT») и выходных разъемов звукового сигнала зоны 2.
• Описание соединений в мультизональном режиме приведено на
стр. 76.
ПРИМЕЧАНИЕ
• При помощи кнопки «SOURCE ON/OFF» [Включение/включение источ#
ника] (режим «AMP» [Усилитель]) можно включать и выключать вы#
ходной сигнал главной зоны.
(Пульт ДУ)
(Пульт ДУ)
(Пульт ДУ)
(Пульт ДУ)
