Резистивное торможение
124
Все тормозные резисторы должны быть установлены за пределами модуля преобразователя. Тормозные резисторы встраиваются в металлический
корпус IP 00. Резисторы типа 2xSAFUR и 4xSAFUR соединяются параллельно. Примечание. Резисторы SAFUR не имеют аттестации UL.
Установка и подключение резисторов
Все резисторы должны быть установлены за пределами модуля привода в
месте, где обеспечивается их охлаждение.
ПРЕДУПРЕЖДЕНИЕ! Все материалы, расположенные вблизи резистора,
должны быть негорючими. Поверхность резистора сильно нагревается. Поток
воздуха от резистора имеет температуру в сотни градусов Цельсия.
Необходимо об еспечить защиту резистора от прикосновения.
Подключение выполняется таким же кабелем, к оторый используется для
питания привода (см. гл. Технические характеристики), таким образом,
входные предохранители защищают также и кабель резистора. Для
подключения также пригоден дву жильный экранированный кабель с таким же
сечением проводников. Длина кабеля (кабелей) ре зистора не должна
превышать 10 м. Способ подключения показан на схеме подк лючения привода.

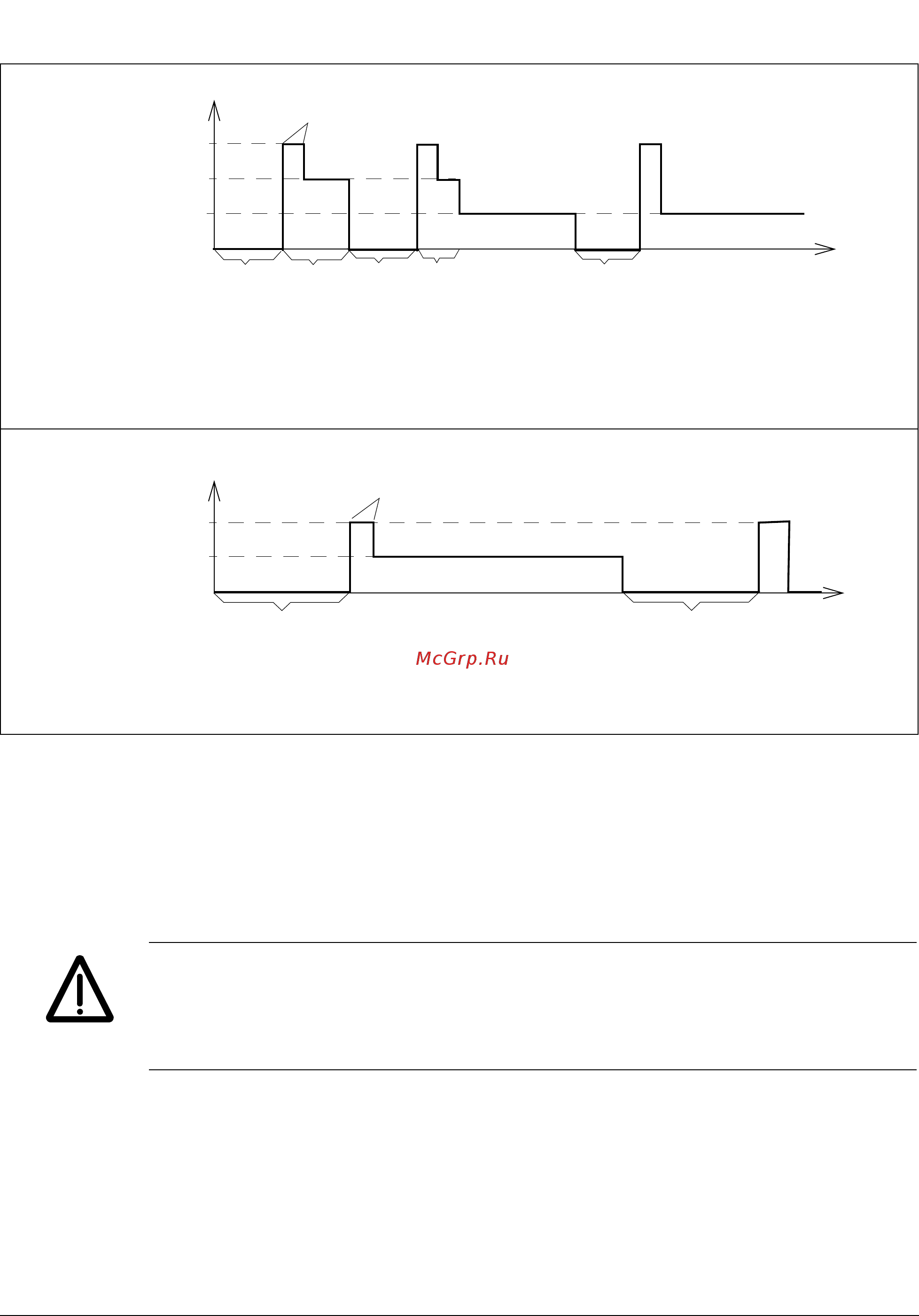

Комбинированные тормозные циклы для R7:
• После торможения в режиме P
br5
, P
br10
или P
br30
привод и прерыватель способны выдерживать непрерывное торможение в режиме P
brcont
.
• Торможение в режиме P
br5
, P
br10
или P
br30
допускается один раз в минуту.
• После торможения P
brcont
должен быть интервал бе з торможения длительностью не менее 30 секунд, если мощность последующего торможения
превышает P
brcont
.
• После торможения в режиме P
br5
или P
br10
привод и прерыватель способны выдерживать торможение в режиме P
br30
при условии, что общее
время торможения составляет 30 секунд.
• Торможение в режиме P
br10
не допускается после торможения в режиме P
br5
.
Комбинированные тормозные циклы для R8:
• После торможения в режиме P
br5
, P
br10
или P
br30
привод и прерыватель способны выдерживать непрерывное торможение в режиме P
brcont
.
(Режим P
brcont
– единственный допустимый режим торможения после торможения в режиме P
br5
, P
br10
или P
br30
.)
• Торможение в режиме P
br5
, P
br10
или P
br30
допускается один раз в минуту.
• После торможения в режиме P
brcont
должен быть интервал без торможения длительностью не менее 60 сек унд, если мощность последующего
торможения превышает P
brcont
.
P
br
t
P
br5
или P
br10
P
br30
P
brcont
мин.
30 с
макс.
30 с
мин.
30 с
Без торможения
Примеры
мин. 30 с
макс. 5 с или 10 с
макс.
30 с
P
br
t
P
br5
, P
br10
или P
br30
P
brcont
мин. 60 с
Без торможения
Примеры
мин. 60 с
макс. 5 с, 10 с или 30 с
