Механический монтаж
29
Монтаж в шкафу
При установке приво дов в ряд без передней крышки минимально допустимое
расстояние меж ду приво дами состав ляет 5 мм (0,2 дюйма). Температура
охлаждающ его воздуха на входе в приво д не до лжна превышать +40°С
(+104 °F).

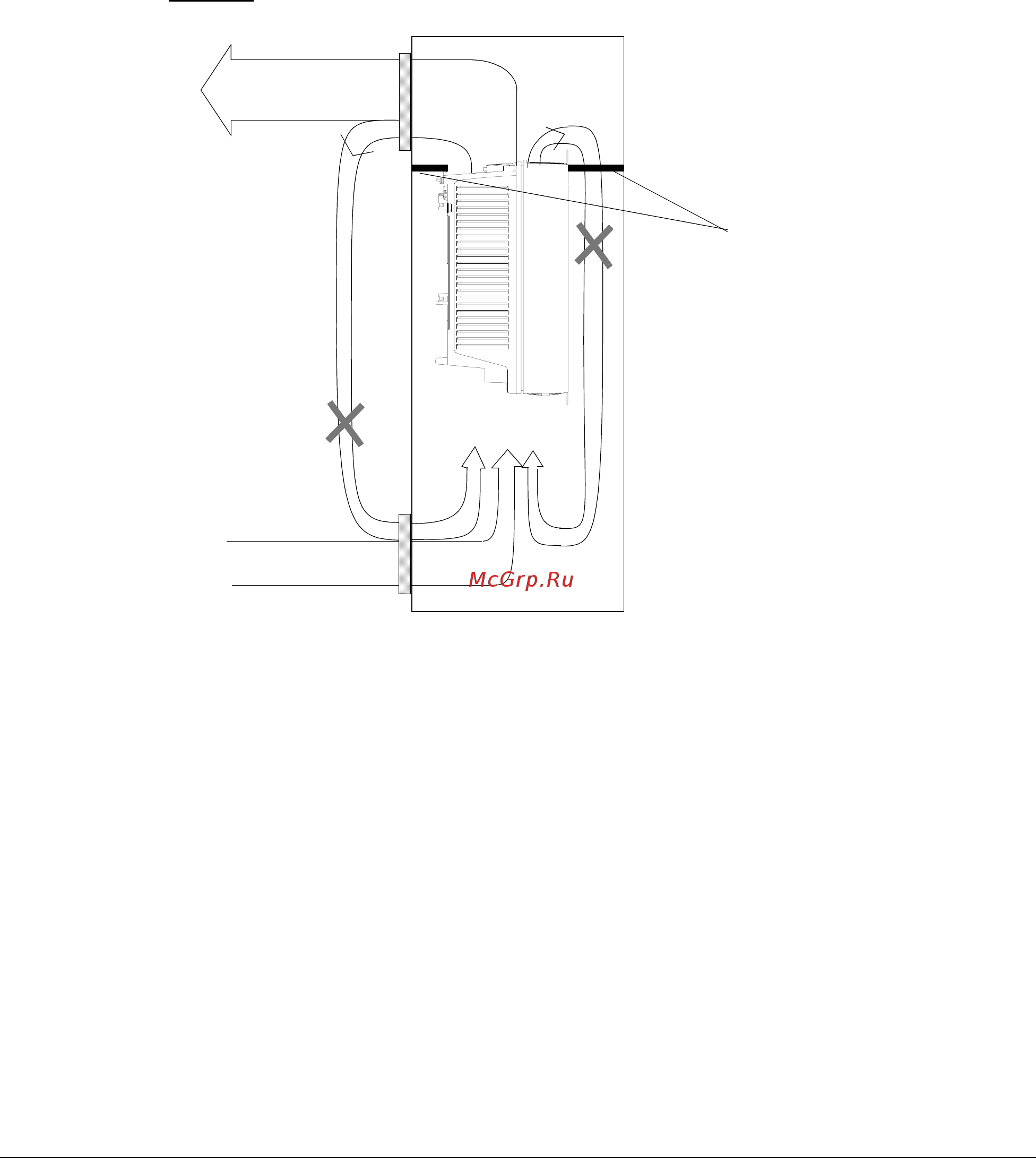

Предотвращение рециркуляции охлаждающего воздуха.
Исключите рециркуляцию охлаждающего воздуха внутри и снаружи шкафа.
Пример
НАГРЕТАЯ
ОБЛАС ТЬ
Выход основного
Вход основного потока воздуха
Направляющие воздушные
щитки
ХОЛОДНАЯ
потока воз духа
ОБЛАСТЬ
