Резистивное торможение
125
ACS800-07/U7
По заказу, резисторы устанавливаются изготовителем в шкафу (шкафах),
расположенном рядом со шкафом привода.
Защита для типора змеров R2 ... R5 (ACS800-01U1)
Для обеспечения безопасности настоятельно рекомендуется подключить
привод через главный контактор. Контактор должен размыкаться в случае
перегрева резистора. С точки зрения безопасности это очень важно, так как
иначе невозможно отключить питание привода в случае, когда тормозной
прерыватель остается в замкнутом состоянии во время возникновения отказа.

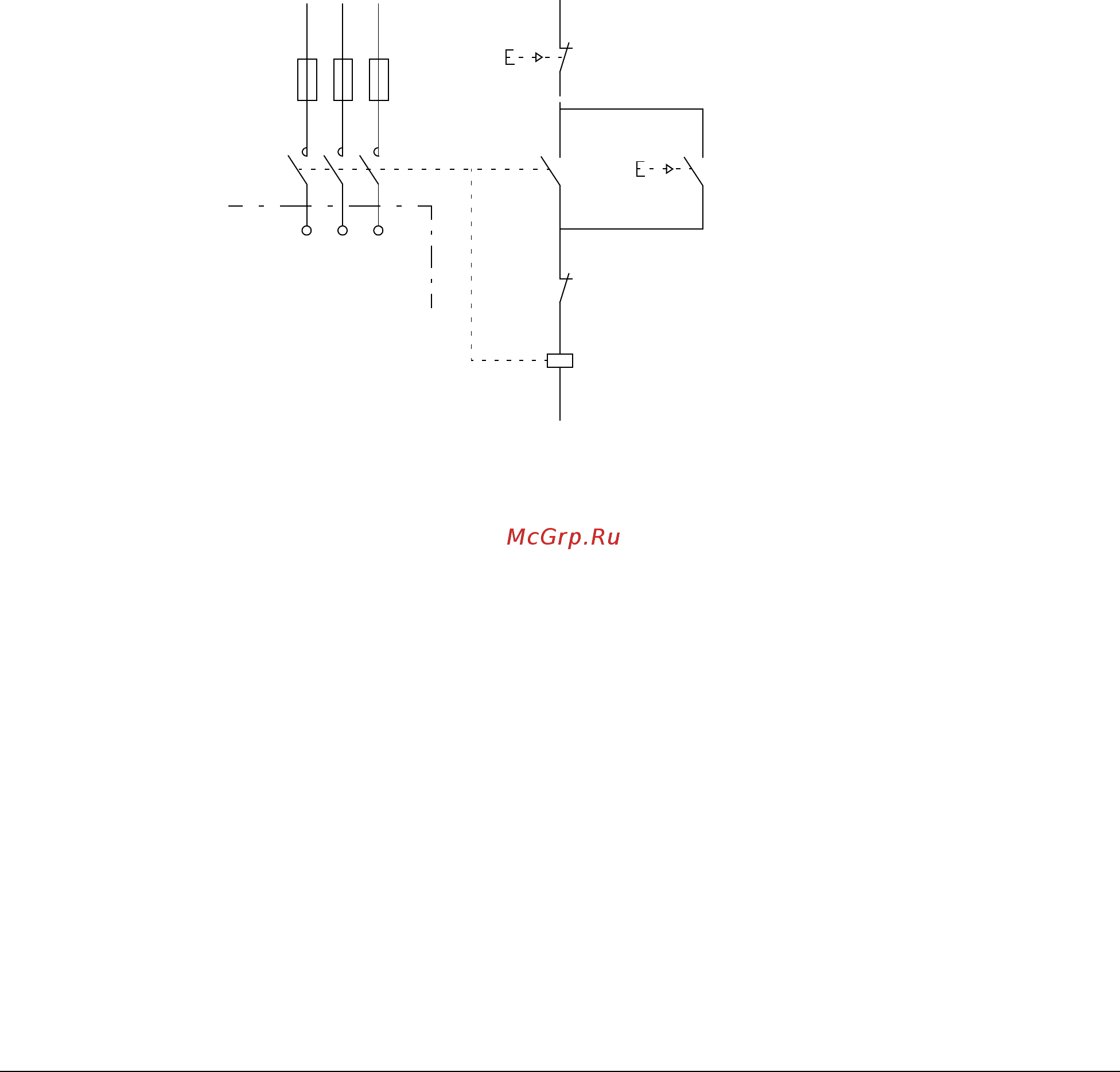

Ниже приведен простой пример подключения.
Защита для типоразмеров R6 (ACS800-01, ACS800-07) и типоразмеров
R7 и R8 (ACS800-02, ACS800-04, ACS800-07)
Главный (вводной) контактор не требуетс я для защиты резисторов от
перегрева, если параметры резистора выбраны в соответствии с инстру кциями
и используется внутренний тормозной прерыватель. Привод размыкает цепь
входного выпрямительного моста, если тормозной прерыватель остается в
замкнутом состоянии при наличии отказа. Примечание. При использовании
внешнего тормозного прерывателя (установленного вне модуля привода)
применение главного контактора обязательно.
Для обеспечения без опасности требуется использование термореле (является
стандартной принадлежностью блока резисторов ABB). Кабель должен быть
экранированным, его длина не должна превышать длины кабеля резистора.
ACS800
U1 V1 W1
L1 L2 L3
1
2
3
4
5
6
13
14
3
4
1
2
K1
Θ
Плавкие
предохранители
ОТКЛ
ВКЛ
Термореле
(устанавливается в
резисторах ABB)
