Привод ACS800-01/U1
23
Силовая часть и цепи управления
Схема

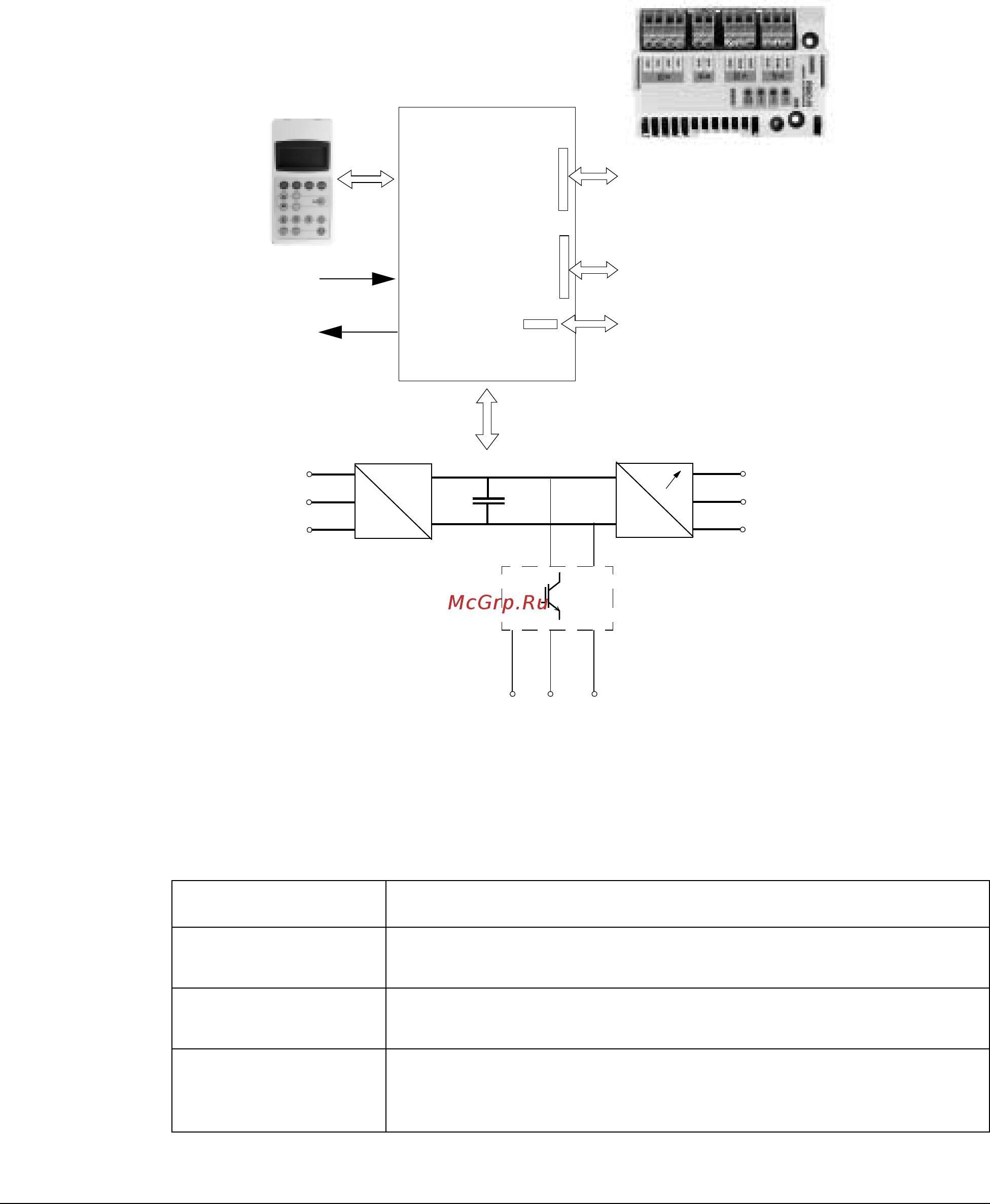

На схеме показан интерфейс управления и силовая часть привода.
Функционирование
Приведенная ниже таблица с одержит краткое описание функционирования
основной цепи.
Устройство Назначение
Шестипульсный
выпрямитель
преобразование трехфазного напряжения переменного тока
внапряжение постоянного тока
Блок конденсаторов сохранение энергии для стабилизации напр яжения в
промежуточном звене постоянного тока.
Шестипульсный
инвертор на
транзисторах IGBT
преобразование напряжения постоянного тока в напряжение
переменного тока и обратно. Управление двигателем
осуществляется путем коммутации транзисторов IGBT.
~
=
~
=
Плата
управления
двигателем
и ввода/
вывода
(RMIO)
Внешнее управления
через аналоговые/
дискретные входы и
выходы
Входное питание
К двигателю
Дополнительный модуль 1: RMBA,
RAIO, RDIO, RDNA, RLON, RIBA, RPBA,
RCAN, RCNA, RMBP, RETA или RTAC
Дополнительный модуль 2: RTAC,
RAIO или RDIO
Дополнительный интерфейсный
модуль 3 (DDCS): RDCO-01, RDCO-
02 или RDCO-03
R- UDC+ UDC-
R+
Тормозной прерыватель для
типоразмеров R2 и R3 и для
типоразмера R4 на 690 В (для других
типоразмеров по дополнительному
заказу)
