Привод ACS800-01/U1
21
Привод ACS800-01/U1
Обзор содержания главы
Эта глава содержит краткое описание принципа работы и конструкции привода.
Привод ACS800-01/U1

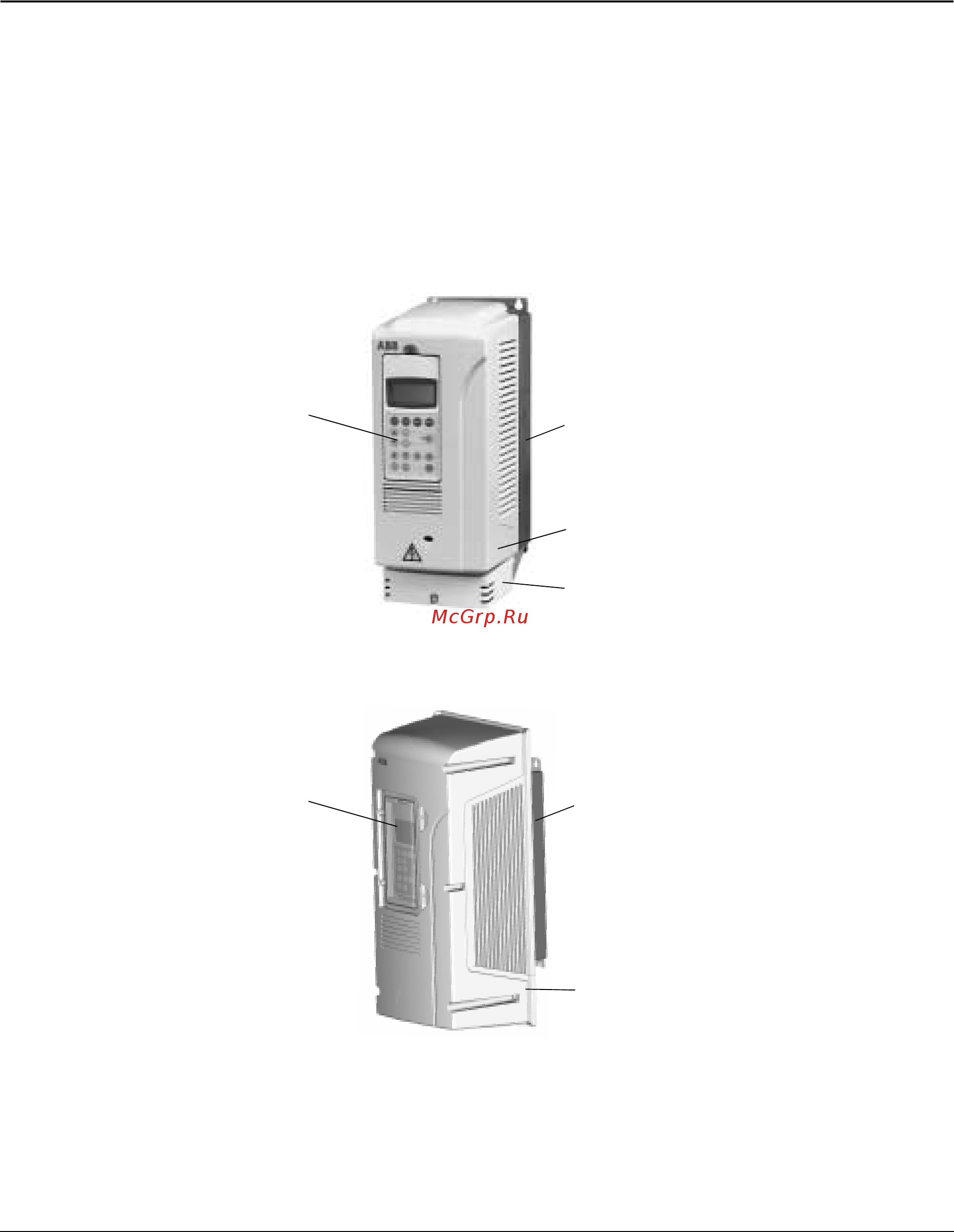

ACS800-01/U1 – это привод в настенном исполнении, предназначенный для
управления электродвигателями переменного тока.
Соединительная коробка
Панель управления CDP312R
Радиатор охлаждения
Передняя крышка
IP 21 (UL тип 1)
IP 55 (UL тип 12)
Радиатор охлаждения
Передняя крышка
Панель управления
CDP312R под откидной
пластмассовой крышкой
(без соединительной коробки)
