Механический монтаж
28

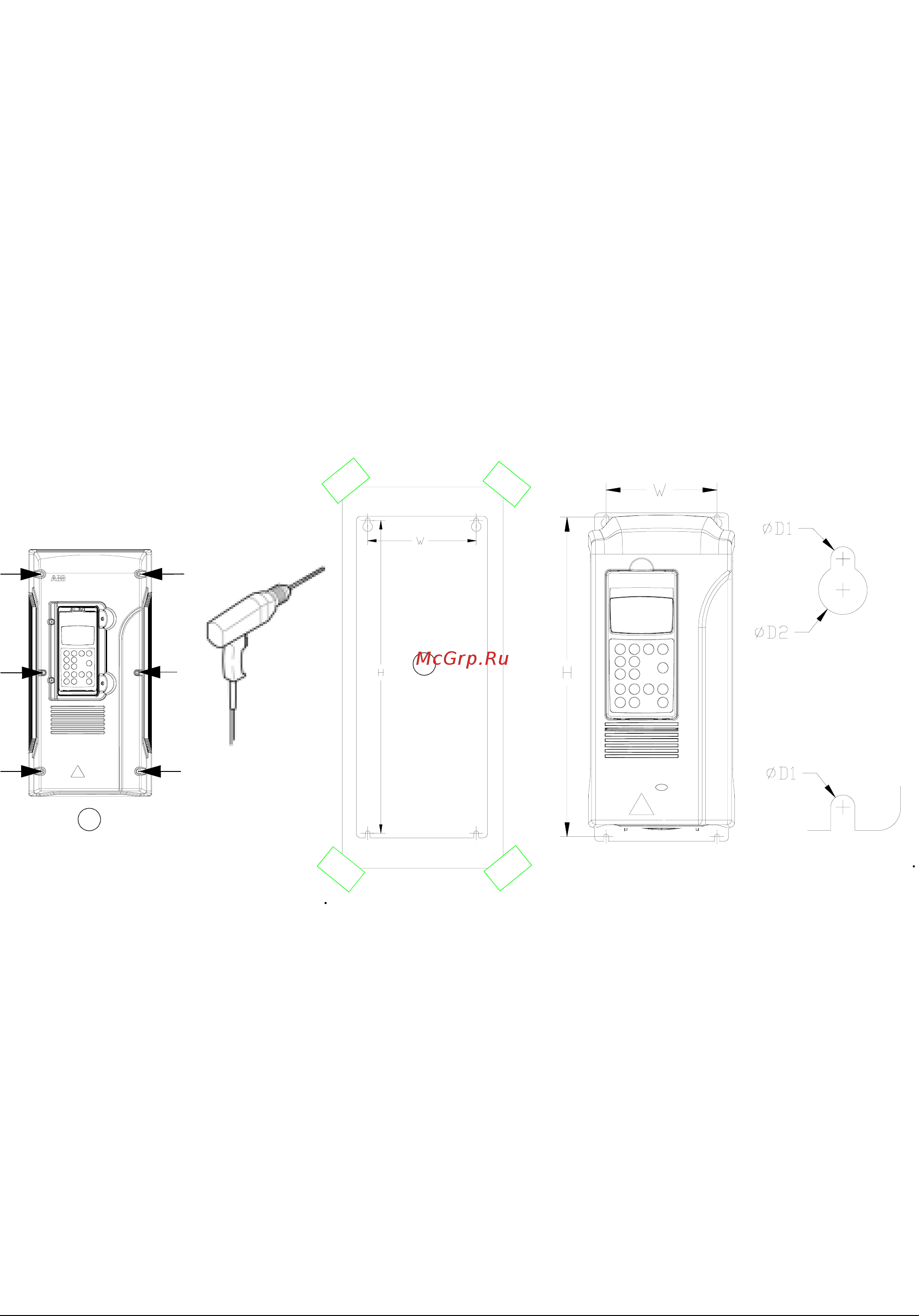

Монтаж привода на стене
Приводы без виброгасителей
1. Отметьте положение четырех отверстий. Точки крепления указаны в разделе
Габаритные чертежи. Для типоразмеров от R2 до R5 (IP 21, UL тип 1)
пользуйтесь монтажным шаблоном, вырезанным из упаковки.
2. Закрепите винты или болты в размеченных положениях.
3. Блоки IP 55 (UL тип 12) Вывинтите крепежные винты и снимите переднюю
крышку.
4. Повесьте привод на закрепленные в стене винты. Примечание. Подъем
привода ACS550 допускается только за шасси (в блоках типоразмера R6
для этого используются соответствующие отверстия), но не за крышку.
5. Надежно затяните винты в стене.
IP 55 (UL тип 12) для морского применения (+C132), типоразмеры от R4 до R6
См. ACS800-01/U1 Дополнение для морского исполнения [3AFE68291275
(на английском яз.)].
Приводы с виброгасителями (+C131)
См. ACS800-01/U1 Руководство по монтажу виброгасителей [3AFE68295351
(на английском яз.)].
Блоки UL 12
Установите навес, прилагаемый к прив о ду, на высо те 50 мм (2 дюйма) над блоком.
3
1
IP 55 (UL 12)
