Электрический монтаж
61
Подключение модулей ввода/вывода и модулей шины fieldbus

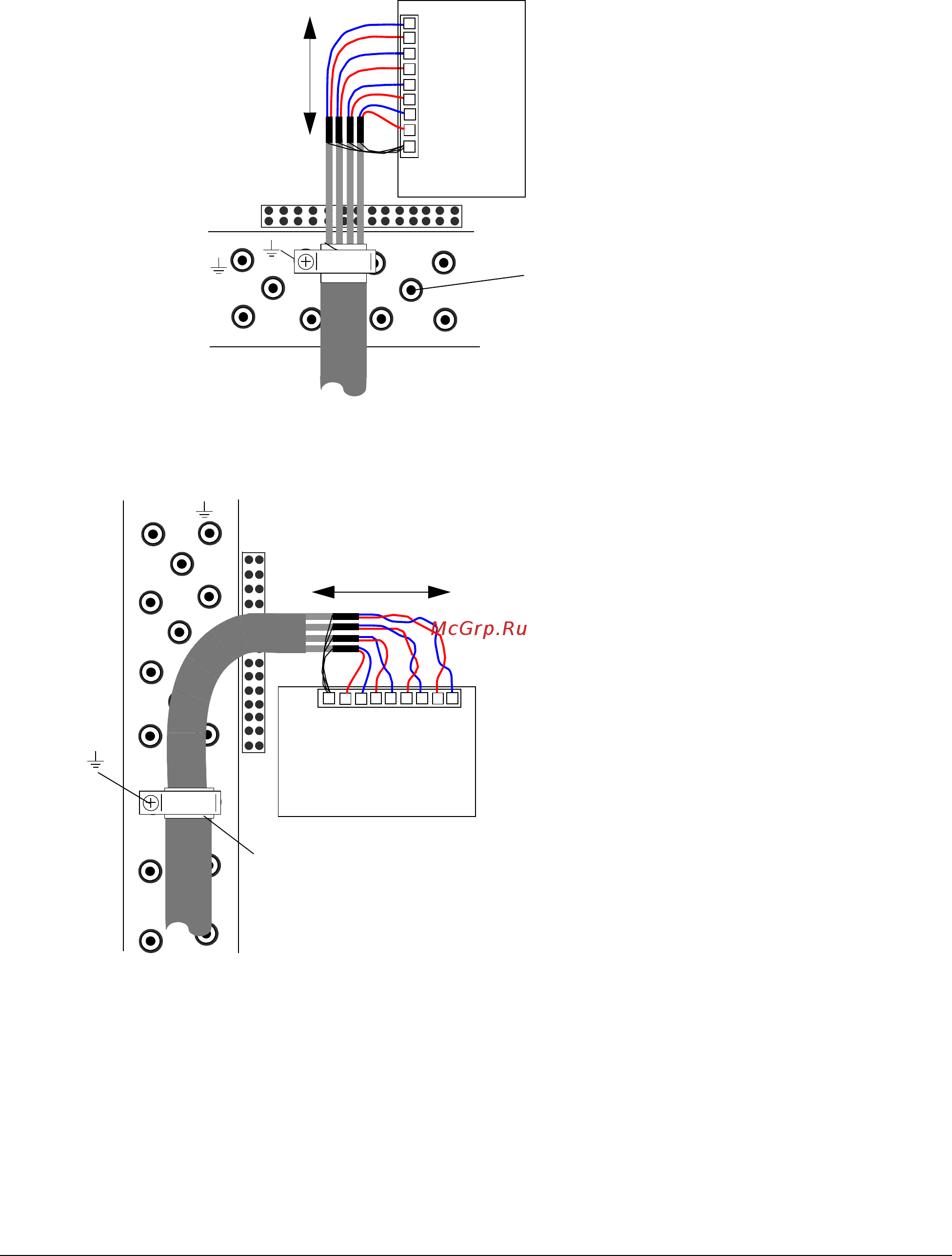

Подключение модуля интерфейса импульсного датчика (энкодера)
Экран
Модуль
2
3
4
1
Как можно короче
Примечание. В модуле RDIO отсутствует
отдельный вывод для заземления
экранов кабелей. Заземлите экраны
кабелей в этом месте.
Экран
RTAC
2
3
4
1
Оберните медной фольгой зачищенную
часть кабеля (под кабельным зажимом).
Будь те осторожны. Не перережьте
заземляющий провод. Зажмите как можно
ближе к контактным выводам.
Как можно
короче
Примечание 1. При использовании
неизолированного энкодера заземлите
кабель энкодера только на стороне
привода. Если энкодер гальванически
изолирован от вала и статора
двигателя, заземлите экран кабеля
энкодера на стороне привода и на
стороне энкодера.
Примечание 2. Сделайте свивку пар
проводников кабеля.
