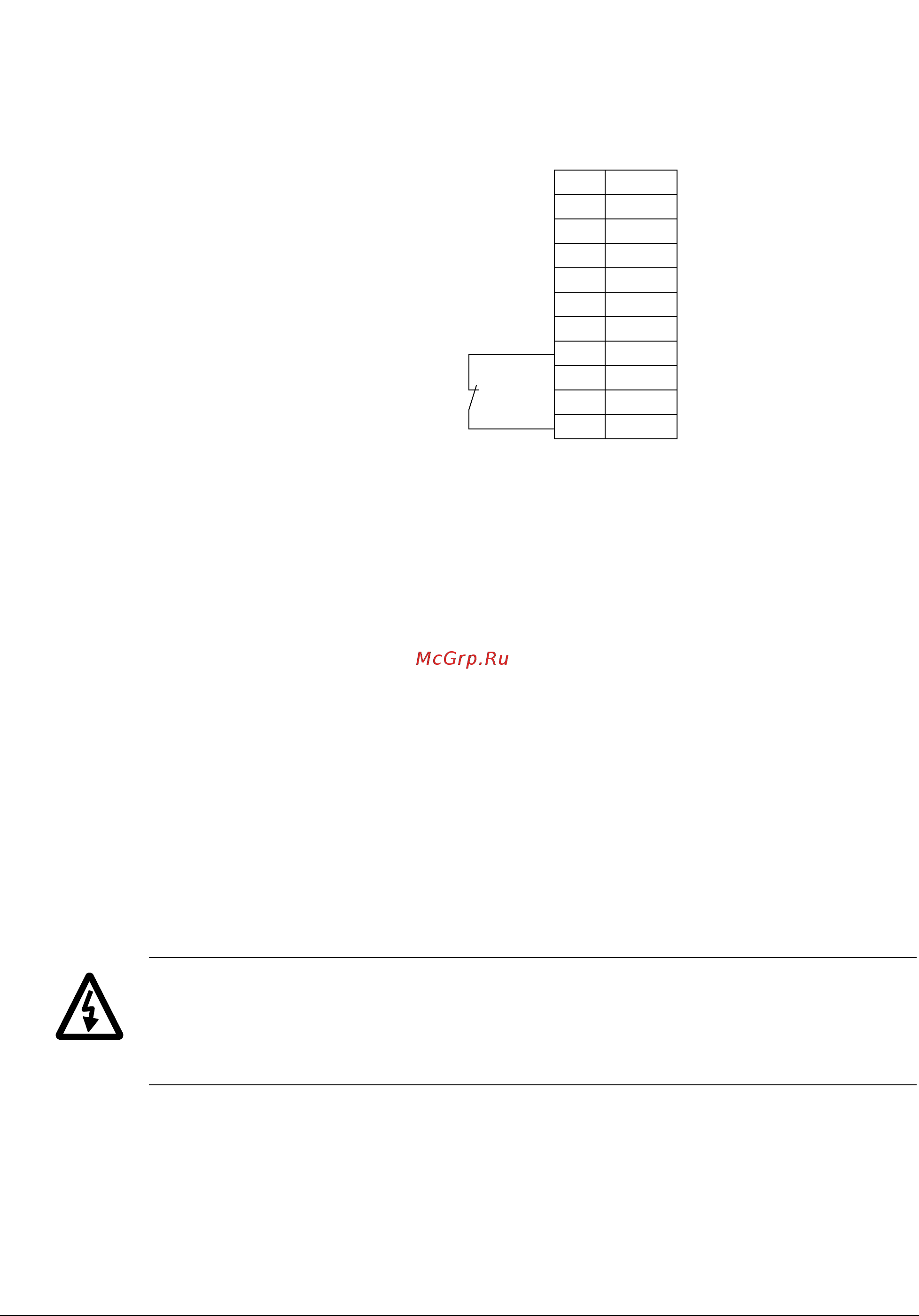

Резистивное торможение
126
При использовании стандартной прикладной программы подсоедините
термореле, как показано на рисунке. По умолчанию, при размыкании
выключателя привод бу дет останавливаться в режиме выбега по инерции.
Для других прикладных программ термореле может подключаться к другому
цифровому входу. Может оказаться необходимым запрограммировать
размыкание входа питания привода по сигналу “ВНЕШНЯЯ АВАРИЯ” См.
соответствующее руководство по микропрограммном у обеспечению.
Ввод в эксплуатацию системы торможения
Для стандартной прикладной программы:
• Включите функцию тормозного прерывателя (параметр 27.01).
• Отключите функцию контроля превышения напряжения в приводе
(параметр 20.05).
• Проверьте установку значения сопротивления (параметр 27.03).
• Типоразмеры R6, R7 и R8: проверьте значение параметра 21.09. Если
требуется остановка в режиме выбега по инерции, выберите значение ВЫКЛ
2 ОСТ.
Указания по включению функции защиты тормозного резистора от перегрузки
(параметры 27.02 ... 27.05) можно получить у представителя ABB.
ПРЕДУПРЕЖДЕНИЕ! Если привод оснащен тормозным прерывателем, но
функция прерывателя не ак тивизирована с помощью соответствующего
параметра, тормозной резистор должен быть отсоединен, поскольку защита от
перегрева тормозного резистора в этом случае не включается.
Значения параметров для других прикладных программ приведены в
соответствующем руководстве по микропрограммному обеспечению.
1DI1
2DI2
3DI3
4DI4
5DI5
6DI6
7+24VD
8+24VD
9 DGND1
10 DGND2
11 DIIL
Θ
Термореле
(устанавливается в
резисторах ABB)
RMIO:X22 или X2: X22
