Планирование электрического монтажа
43
Защита контактов релейных выходов и снижение уровня помех в
случае индуктивной нагрузки
При отключении индуктивной нагрузки (реле, контакторы, двигатели) возникают
выбросы напряжения.
Контакты реле на плате RMIO защищены от выбросов напряжения
варисторами (250 В). Несмотря на это, для снижения уровня электромагнитных
помех, возникающих при отключении индуктивной нагрузки, настоятельно
рекомендуется применение цепей подавления шумов – варисторов, RC-
фильтров (для переменного тока) или диодов (для постоянного тока). При
отсутствии таких защитных средств возможно проникновение (емкостное или
индуктивное) импульсных помех в цепи управления и нарушение нормальной
работы других компонентов системы.
Устанавливайте защитные элементы как можно ближе к индуктивной нагрузке.
Запрещается подключать защитные элементы к выводам платы RMIO.
24 В=
230 В~
X25
1RO1
2RO1
3RO1
X26
1RO2
2RO2
3RO2
X27
1RO3
2RO3
3RO3

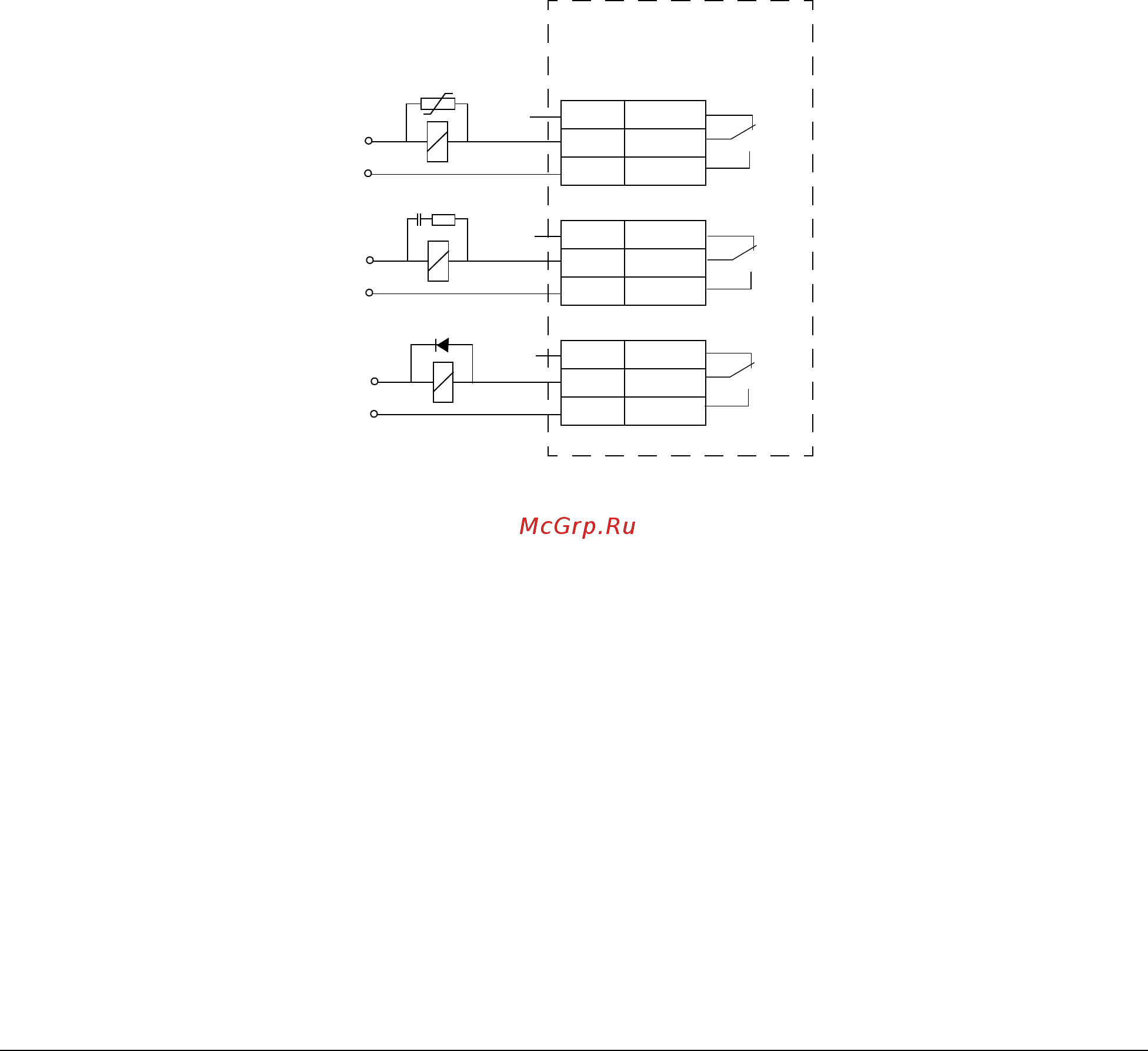

Релейные выходы
RMIO
230 В~
Диод
Варистор
RC-фильтр
