Техническое обслуживание
73

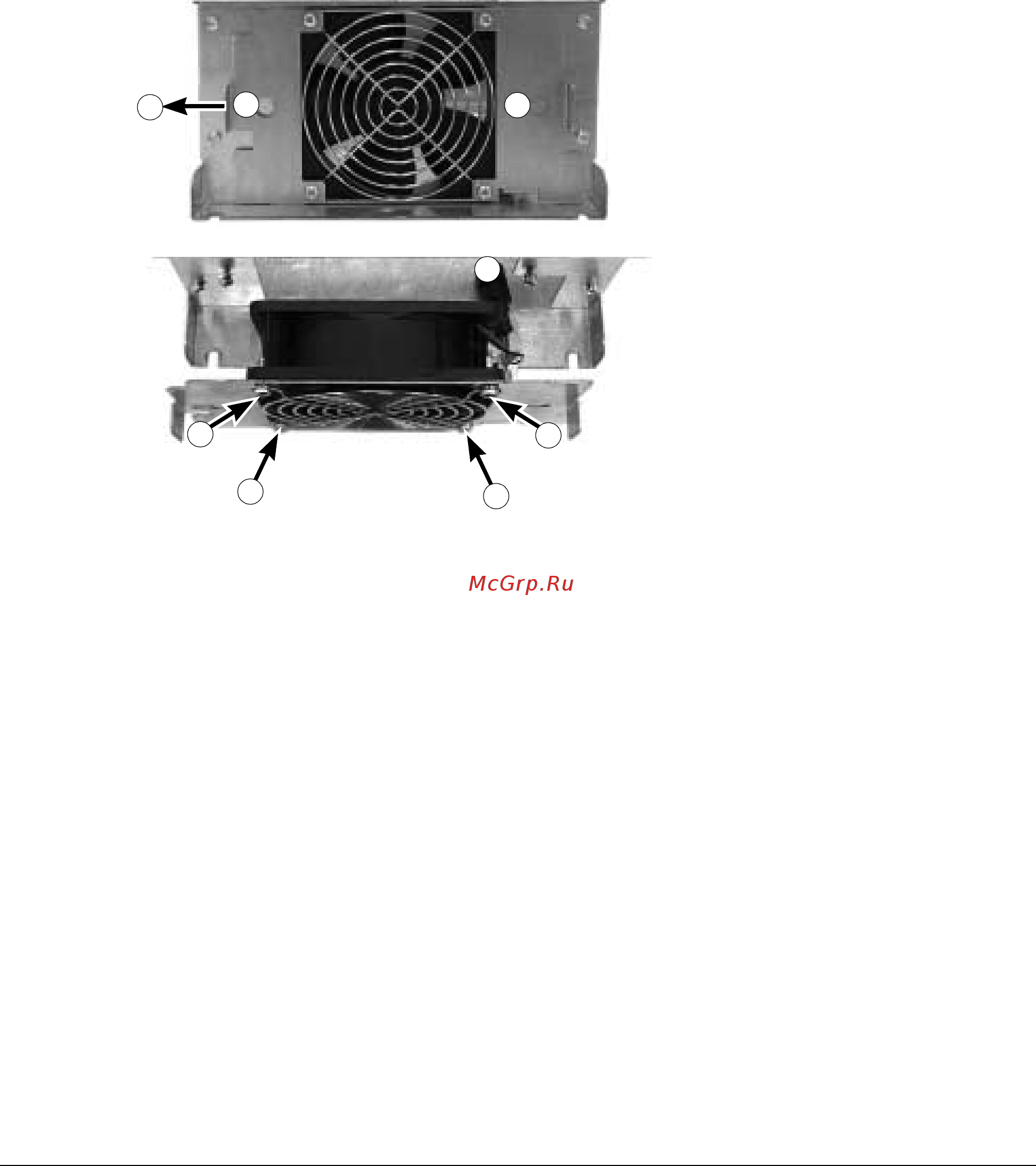

Замена вентилятора (R4)
1. Ослабьте винты, ко т орыми монтажная плата вентилят ора крепится к корпусу.
2. Подвиньте монтажную плату влево и вытащите ее.
3. Отсоедините кабель вентилятора.
4. Выверните винты, которыми вентилятор крепится к монтажной плате.
5. Установите новый вентилятор в обратном порядке.
3
1
1
2
Вид снизу
4
4
4
4
Вид сверху при снятой
плате вентилятора
