Epson EMP-TW620 [13/60] Настройка
![Epson EMP-TW620 [13/60] Настройка](/views2/1055977/page13/bgd.png)
11
Настройка
Установка
проектора
Меню конфигурации
Settings (Настройки)
Projection (Проецирование)
Front (Фронтальное)
Front/Ceiling (Фронтальное/Потолочное)
Q
Совет:
• Не устанавливайте проектор в запылённых местах и местах с повышенным
уровнем относительной влажности воздуха, а также вблизи помещений,
где курят люди или присутствует другой дым, особенно вблизи кухонь.
• Чистите воздушный фильтр не реже 1 раза в 3 месяца.
• При установке в запылённых помещениях чистку проектора следует выполнять
чаще.
• При установке проектора около стены оставляйте между ним и стеной
промежуток не менее 20 см.
• Для потолочного монтажа проектора применяется особый способ установки.
Обратитесь к поставщику, если хотите использовать этот метод установки.

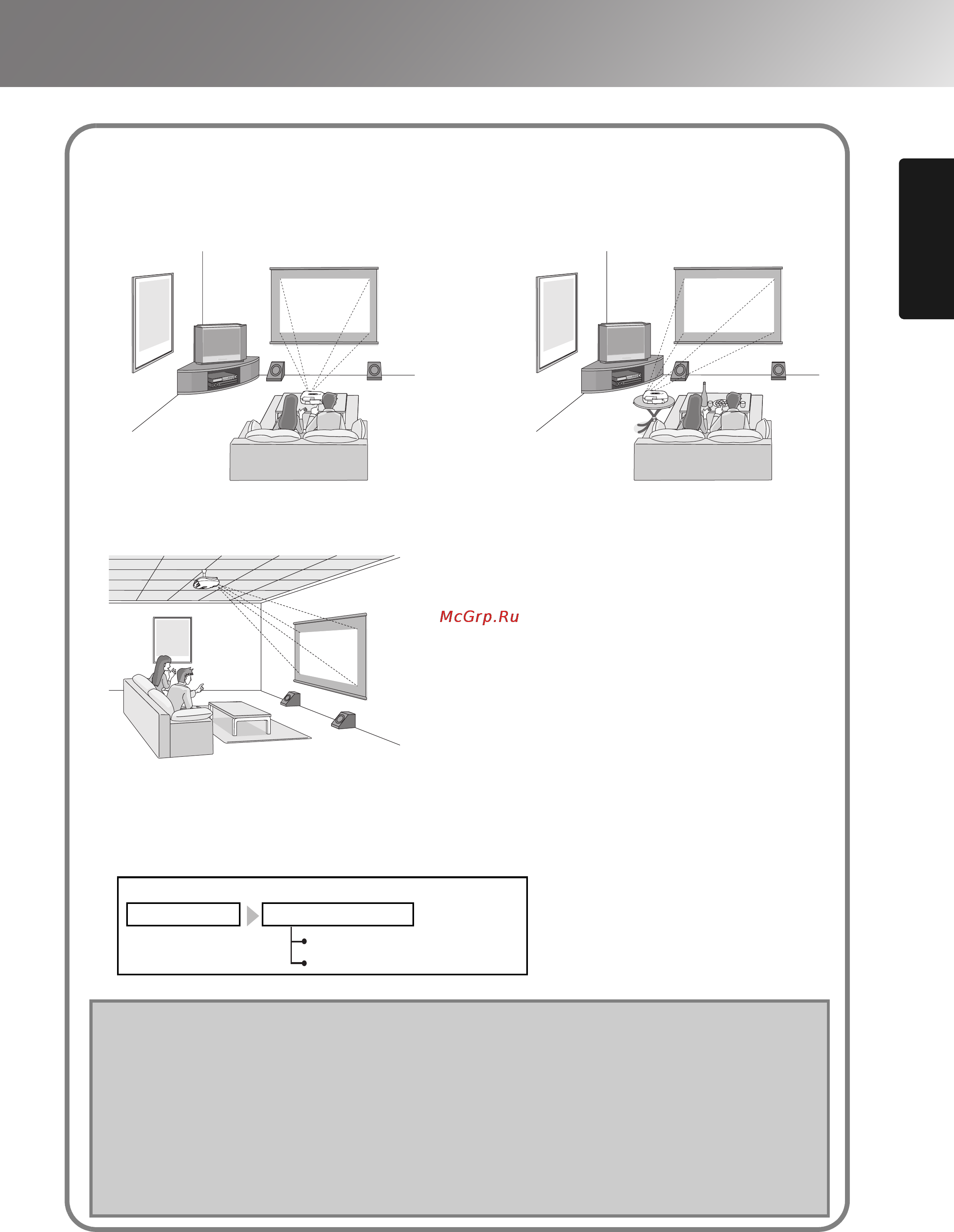

Способы проецирования
■ При проецировании спереди
■ При проецировании с потолка
■ При проецировании сбоку
* Даже если проецирование
выполняется сбоку экрана,
установите проектор так, чтобы экран
и лицевая панель проектора были
параллельны.
* При креплении проектора к потолку
измените соответствующие
настройки в меню конфигурации.
s стр. 33
