Epson EMP-TW620 [46/60] Замена расходных деталей
![Epson EMP-TW620 [46/60] Замена расходных деталей](/views2/1055977/page46/bg2e.png)
44
Обслуживание

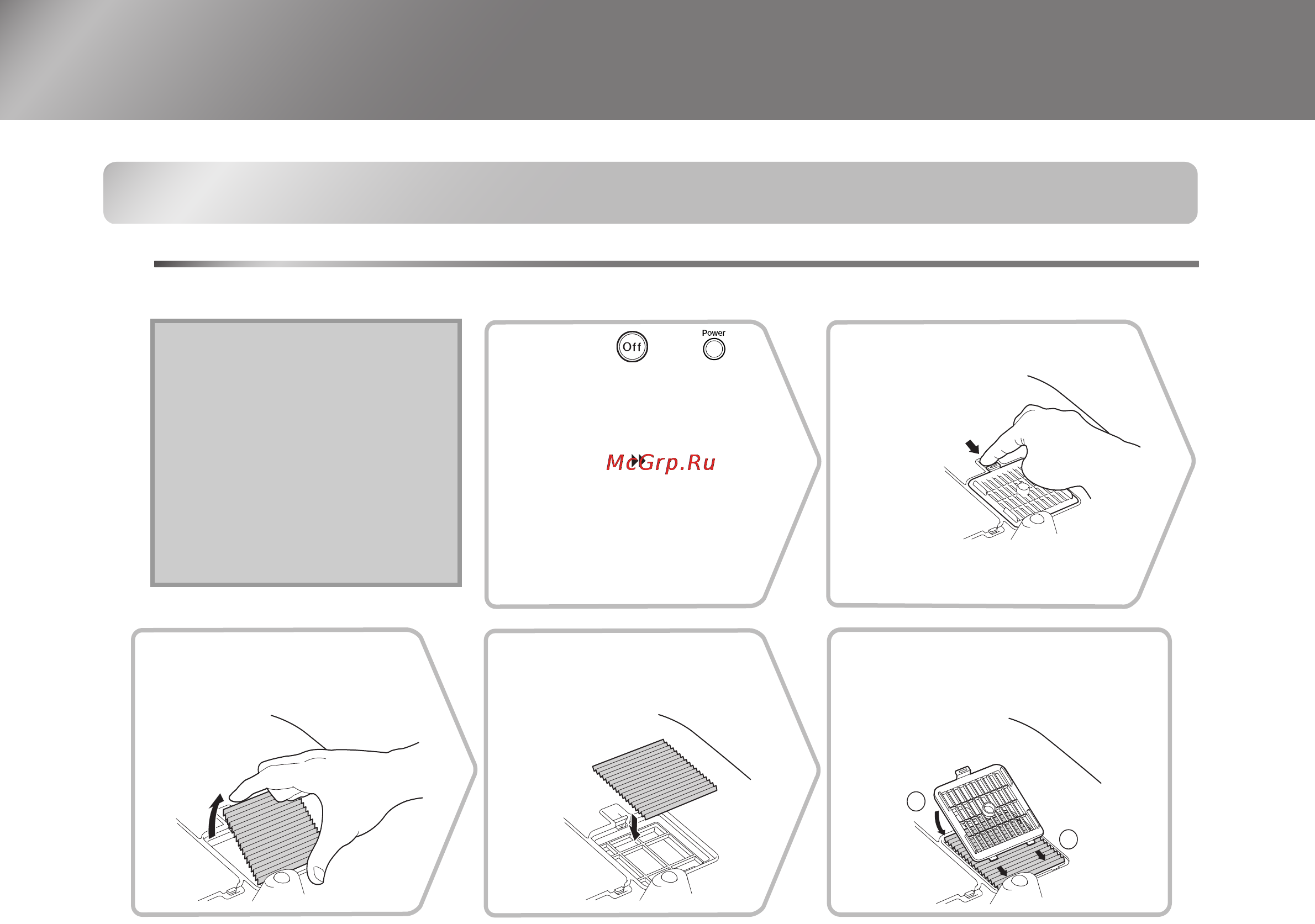

Замена расходных деталей
Замена воздушного фильтра
1
Q
Совет:
Использованные
фильтры следует
утилизировать
в соответствии
с действующими
нормами и
правилами.
Воздушный
фильтр:
полипропилен
2
Снимите крышку
воздушного фильтра.
Подцепите пальцем
защелку.
Кнопкой или
отключите электропи+
тание и подождите до
тех пор, пока проектор не
охладится окончательно,
а затем установите вы+
ключатель электропита+
ния проектора в поло+
жение "Off" (Откл.).
34
Установите новый
воздушный фильтр.
Выньте воздушный
фильтр.
5
Установите на место
крышку воздушного
фильтра.
1
2
