16
Настройка положения
проецируемого изображения
■ Фокусировка
Для фокусировки изображения
поворачивайте фокусировочное
кольцо.
■ Точная корректировка размера изображения
(Настройка масштабирования)
Поворачивайте кольцо регулировки размера для
изменения размера проецируемого изображения.

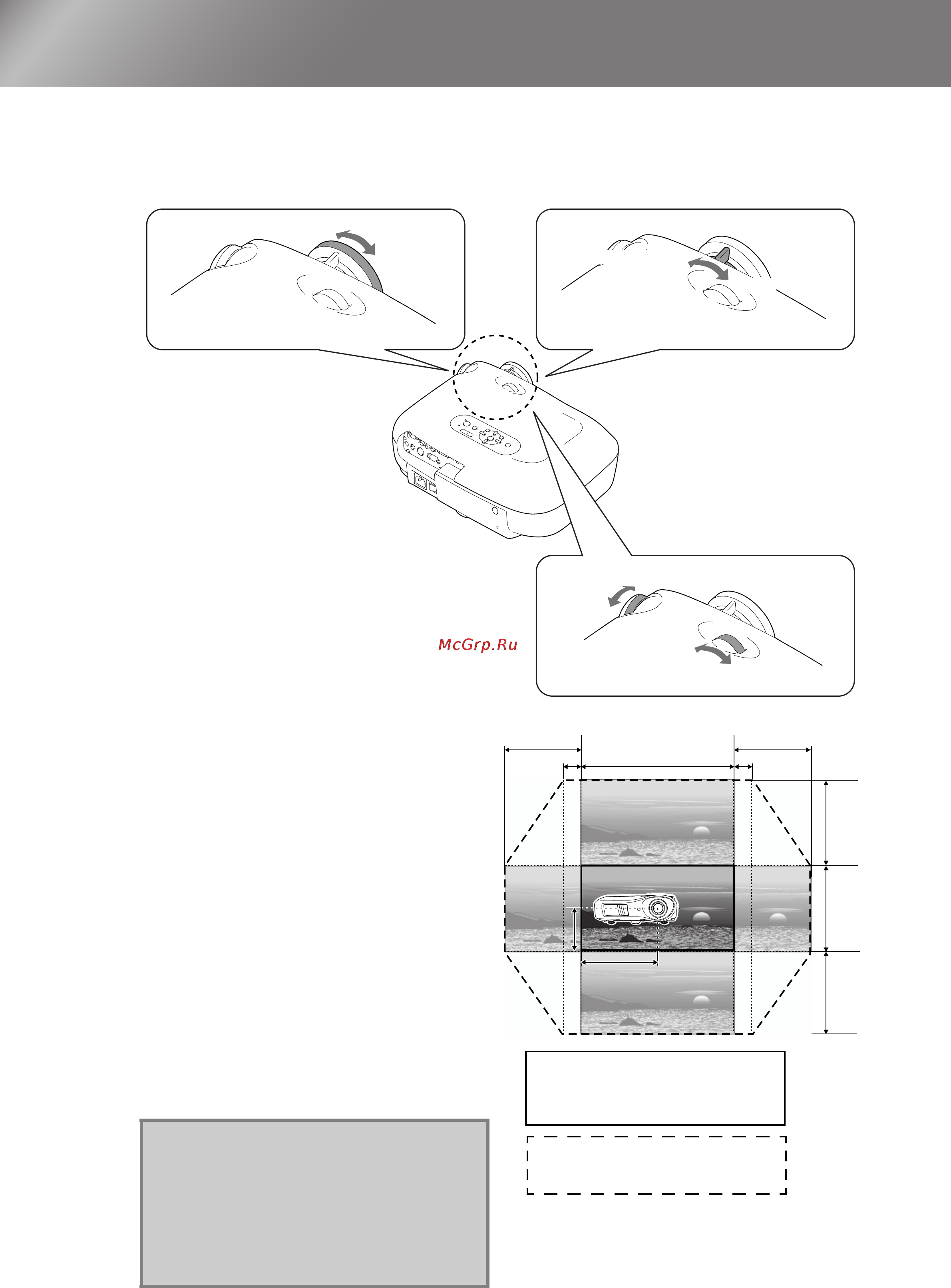

■ Настройка положения проецируемого
изображения (Смещение объектива)
Для регулировки положения изображения
используются два кольца смещения объектива.
Если вы не можете расположить проектор
непосредственно перед экраном, используйте
кольца смещения объектива для перемещения
изображения в центр экрана.
Если при повороте кольца смещения
объектива вы слышите щелчок, значит,
объектив находится в центральном положении
в этой плоскости.
Вы можете передвинуть изображение на 100%
по вертикали и на 50% по горизонтали. Однако
вы не можете переместить изображение на
максимальное расстояние по горизонтали и
вертикали одновременно.
Пример: При максимальном смещении
изображения по горизонтали оно не
может быть смещено по вертикали.
При максимальном смещении
изображения по вертикали оно не
может быть смещено по горизонтали
более чем на 11% от ширины
изображения.
c
Внимание!
При транспортировке
проектора объектив должен
находиться в крайнем
нижнем положении.
В противном случае система
регулировки положения
объектива может быть
повреждена.
Вверх
Влево
Вниз
Вправо
Ш x 50% Ш x 50%
Ш
Ш x 11% Ш x 11%
В x 100%
В
В x 100%
1/2В
1/2В
1/2Ш
1/2Ш
Стандартное
положение
проецируемого
изображения
(центральное
положение
объектива)
Область, в пределах которой может
быть смещено изображение из стан+
дартного положения проецирования.
Теле
Широкоугольное
