Epson EMP-TW620 [15/60] Установка батареек в пульт ду
![Epson EMP-TW620 [15/60] Установка батареек в пульт ду](/views2/1055977/page15/bgf.png)
13
Установка
проектора
Подготовка пульта ДУ

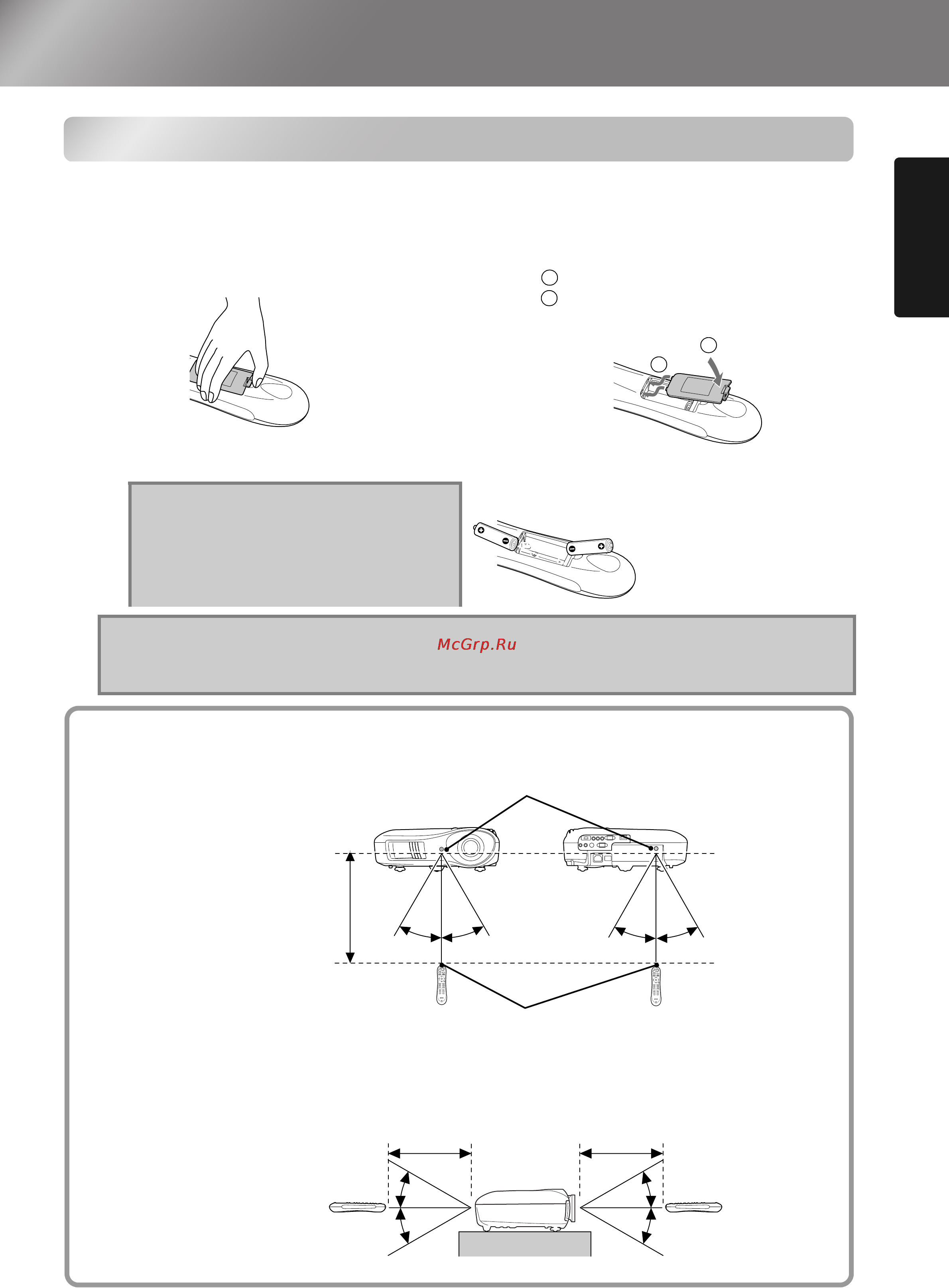

Установка батареек в пульт ДУ
При поставке батарейки в пульт ДУ не вставлены. Вставьте батарейки перед началом
использования пульта ДУ.
Q
Совет:
Если при использовании пульта ДУ появляется задержка реакции, или если
пульт не работает после простоя, возможно, батарейки разрядились. В этом
случае необходимо вставить две новые батарейки типа АА.
Снимите крышку отсека для батареек.
Нажмите на язычок и потяните вверх.
1
2
Вставьте батарейки.
c
Внимание!
Внутри отсека для
батареек имеются
обозначения (+) и ().
Вставляйте батарейки с
соблюдением
полярности.
Установите крышку отсека для батареек
на место.
Вставьте язычок в отверстие
Нажимайте на крышку до тех пор, пока
не услышите щелчок.
1
2
3
2
1
■ Рабочий угол (в горизонтальной плоскости)
Использование пульта ДУ
Область приема сигнала от пульта ДУ
■ Рабочий угол (в вертикальной плоскости)
Рабочее расстояние
Около 10 м
Рабочее расстояние
Около 10 м
Рабочее расстояние
Около 10 м
Область излучения
сигналов пульта ДУ
Около 30°Около 30°
Около 30°
Около 30°
Около 30° Около 30°
Около 30°
Около 30°
