45
Обслуживание
Приложение
Замена лампы
c
Внимание!
• Надежно закрепите лампу и ее крышку. Кроме того, лампа
не включится, если она или крышка лампы установлены неправильно.
• Проектор оснащён лампой, содержащеё ртуть (Hg).
Утилизацию ламп следует выполнять в соответствии с местными нормами
и правилами. Запрещено выбрасывать лампу с бытовым мусором.

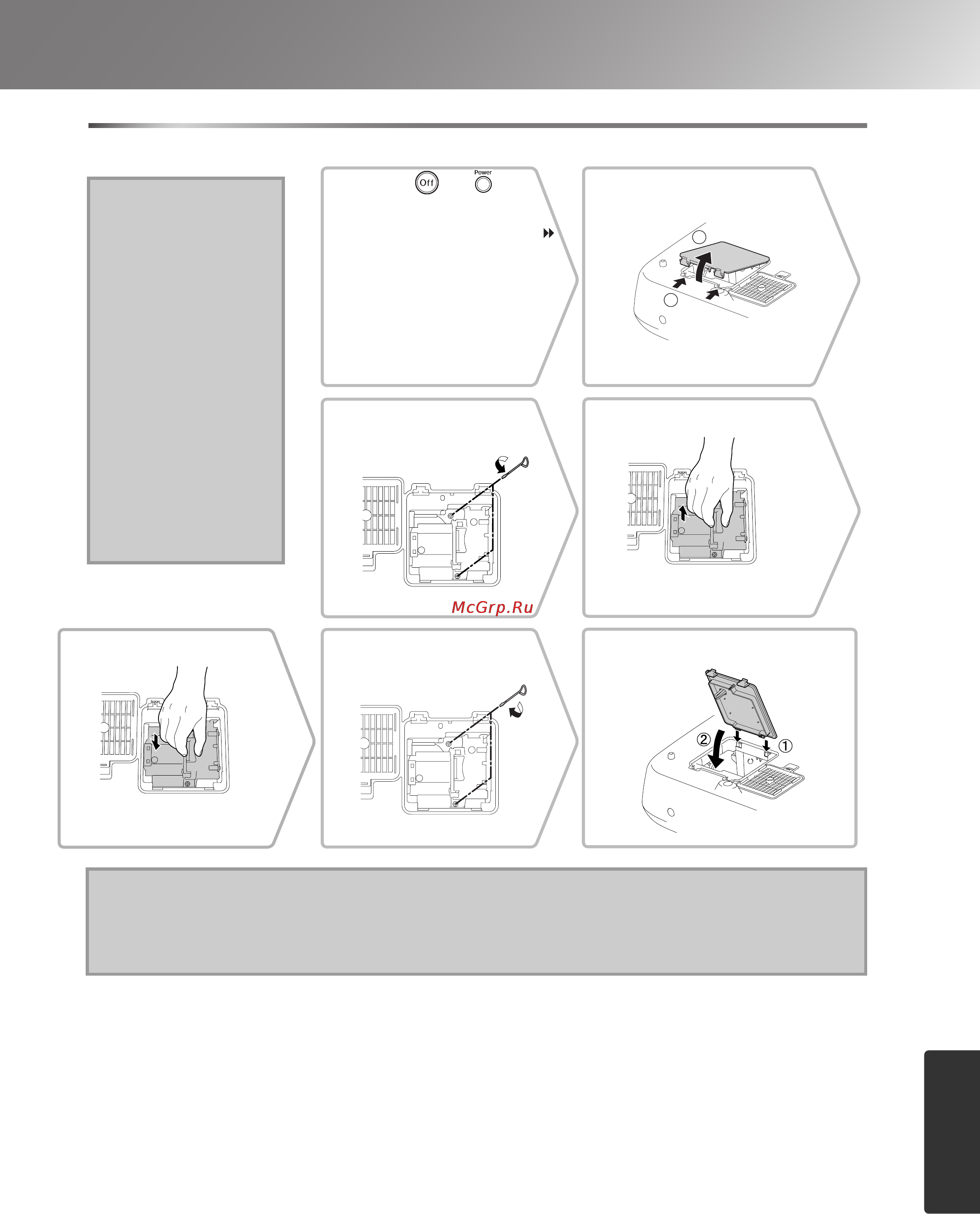

Выньте старую лампу.
Потяните прямо на себя.
1
c
Внимание!
Если лампа
перестала работать и
ее нужно заменить,
есть опасность, что
лампа разбита.
При замене лампы
в проекторе,
подвешенном
к потолку,
остерегайтесь
осколков лампы
и проводите замену
с максимальной
осторожностью.
Также вставайте
в стороне
от проектора,
а не прямо под ним.
2
Снимите крышку лампы.
Кнопкой или
отключите электропитание
и подождите до тех пор,
пока проектор
не
охладится
окончательно
, а затем
переключите выключатель
электропитания проектора
в положение "Off" (Откл.).
*
Подождите, пока лампа
не охладится полностью
(занимает около 1 часа).
67
Установите на место
крышку лампы.
Надежно закрутите
винты, крепящие лампу.
1
2
1
2
3
4
Открутите крепёжные
винты лампы.
5
Установите новую
лампу.
Убедитесь, что лампа
ориентирована
правильно.
