12

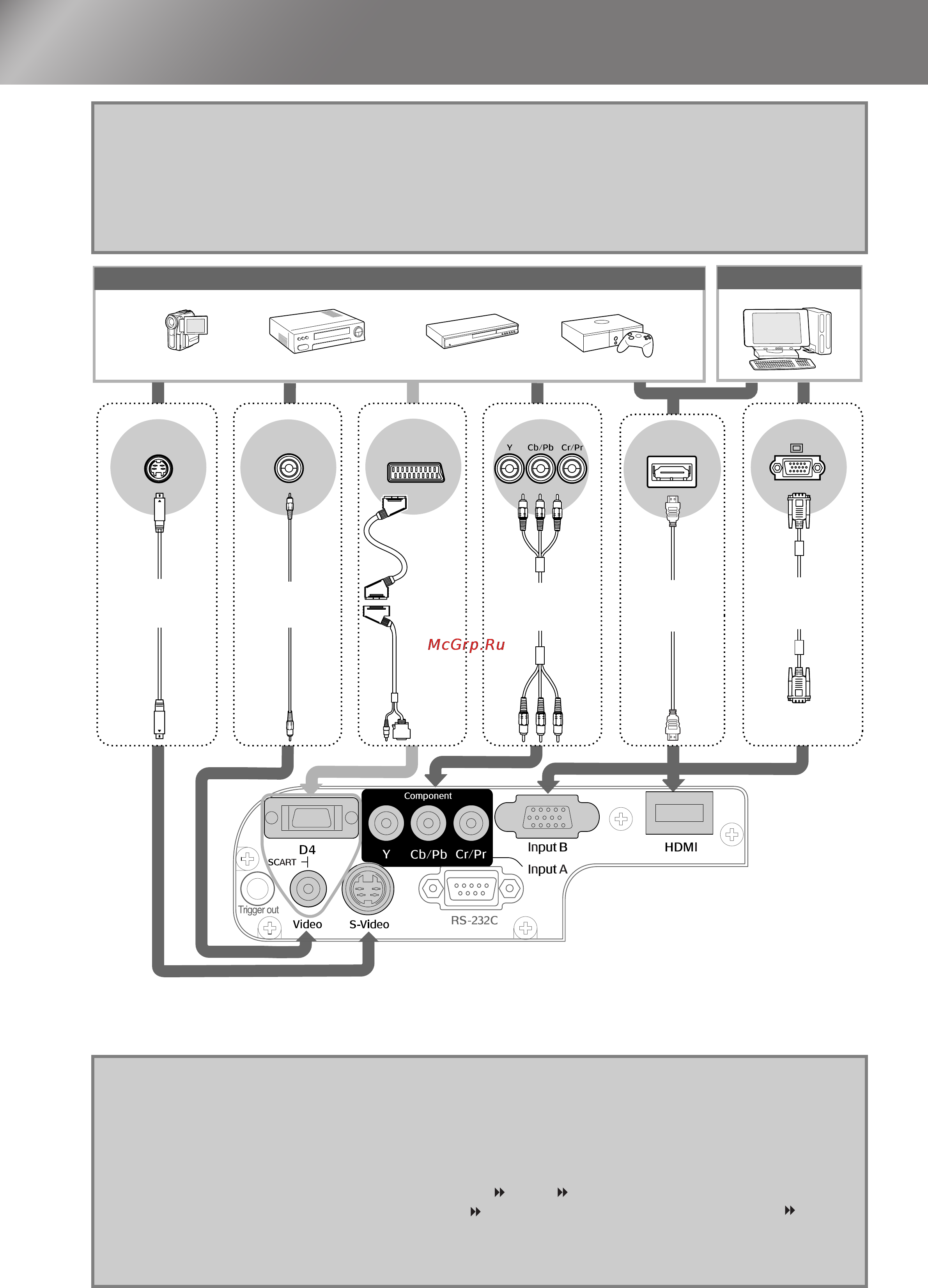

Подключение источника изображения
*1 Если DVD подключается с использованием адаптера D4 SCART, следует задать параметру "D4/SCART"
в меню "Input Signal" (Входной сигнал) значение "SCART".
s "Выбор источника изображения" стр. 15
*2 При поставке в некоторые регионы адаптер D4 SCART в комплект поставки не входит.
c
Внимание!
• Перед подключением источника видеосигнала к проектору отключите
электропитание обоих устройств. Если на момент подключения включено
питание одного или обоих устройств, это может привести к их повреждению.
• Перед соединением сравните формы разъемов на кабелях и устройствах.
Если вы попытаетесь подключить разъемы различной формы или с разным
количеством контактов, это может привести к неправильной работе или
повреждению разъемов.
Q
Совет:
• Некоторые источники сигнала могут иметь разъёмы специфической формы. В этих
случаях для подключения следует использовать дополнительные принадлежности и
дополнительные кабели, входящие в комплект поставки оборудования.
• Тип кабеля, используемого для подключения видеооборудования к проектору, зависит
от типа видеосигнала на выходе устройства. Некоторые типы видеооборудования
имеют на выходе несколько типов видеосигнала. Далее указаны типы видеосигнала
в порядке убывания качества изображения:
Цифровой компонентный видеосигнал [HDMI ] > Аналоговый компонентный
видеосигнал [D4] [InputA] > SVideo [SVideo] > Компонентный видеосигнал [Video]
Типы видеосигнала на выходе видеооборудования см. в прилагаемой документации.
Выход композитного видеосигнала в некоторых случаях называется просто
"видеовыход".
Видеооборудование (видеомагнитовон VHS, DVDпроигрыватель, игровая приставка и т.п.)
Компьютер
*Название разъёмов может меняться в зависимости от подключаемого оборудования.
SVideo
Video (Видео)
SCART
*1
HDMI
Component Output
(Выход компонентного
видеосигнала)
Mini DSub
15контактный
Кабель компонентного
видеосигнала
(продается в розницу)
Кабель HDMI
(продается
в розницу)
Компьютерный кабель
(продается в розницу)
Видеокабель RCA
(продается в
розницу)
Кабель SVideo
(продается в
розницу)
Scartкабель
(продается в
розницу) +
D4 SCART
переходник
*2
(дополнительная
принадлежность)
Mini DSub
15контактный
