17

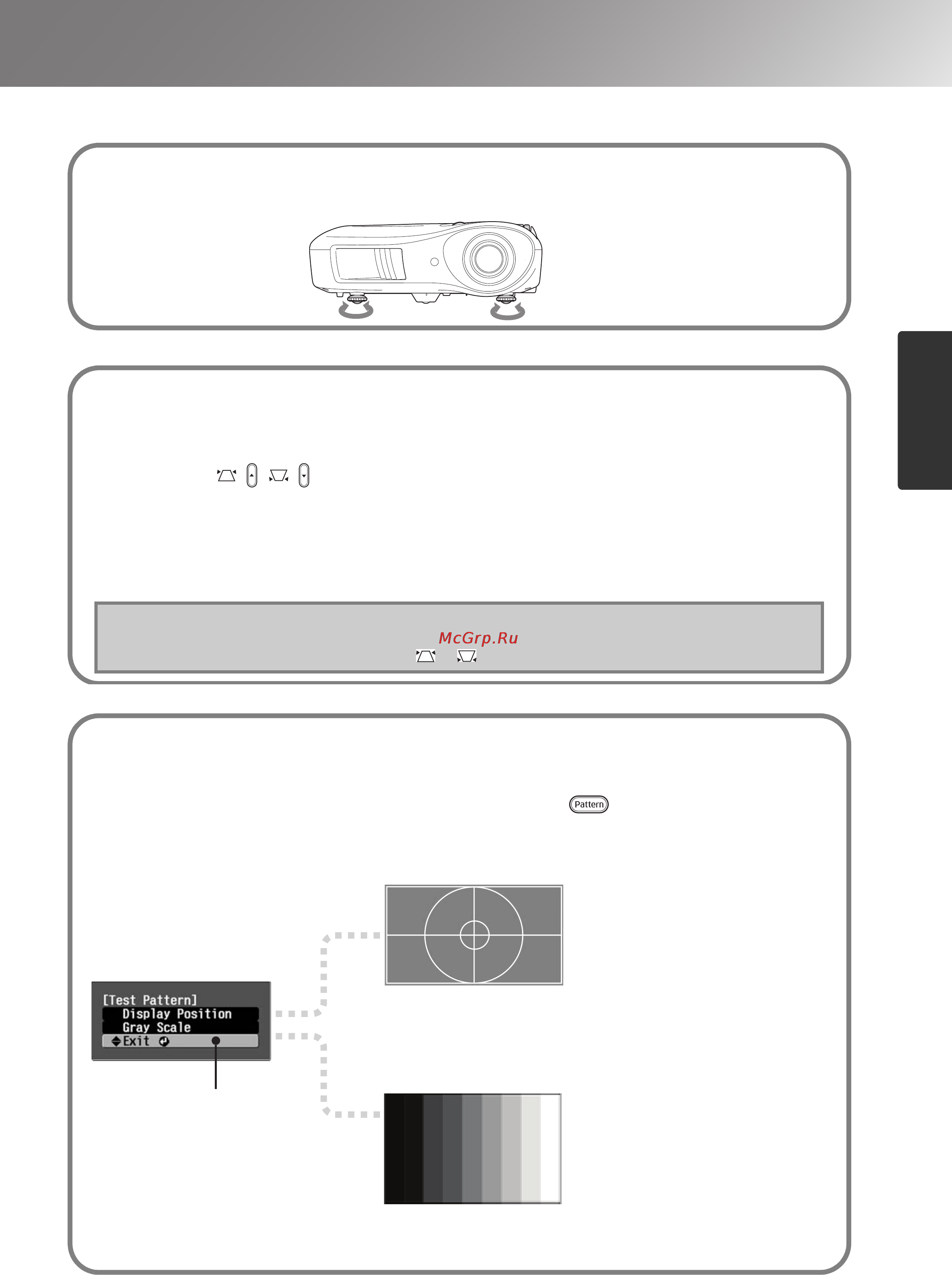

Настройка положения проецируемого изображения
Основные
операции
Регулировка наклона проектора
Если проецируемое изображение смещено по горизонтали, используйте передние регулируемые ножки
для установки проектора в горизонтальное положение.
Увеличение
УменьшениеУвеличение
Уменьшение
Коррекция геометрии изображения (Геометрия)
Если вам необходимо сместить изображение на большее расстояние по вертикали, чем позволяет функция
смещения объектива, отрегулируйте наклон проектора.
Если проектор установлен под углом, проецируемое изображение может стать трапециевидным. В этом
случае кнопками ( ) ( ) на панели управления отрегулируйте геометрию изображения.
Учтите, что по сравнению с изображением, смещённым при помощи системы смещения объектива, в этом
случае качество изображения будет ниже. При смещении объектива в горизонтальной плоскости полная
коррекция геометрии изображения невозможна. Перед регулировкой геометрии изображения установите
объектив в центральное положение.
Коррекция геометрии изображения возможна при наклоне проектора не более около 15°.
Q
Совет:
• Также настройка может быть выполнена через меню конфигурации. s стр. 31
• Чтобы сбросить значение коррекции, нажмите и удерживайте нажатыми
не менее 1 секунды кнопки и на панели управления проектора.
Отображение тестового шаблона
Вы можете вывести на экран тестовый шаблон для коррекции геометрии изображения и настройки строки
меню. Также с помощью этих шаблонов вы можете настроить размер и фокусировку изображения.
Чтобы вывести на экран меню тестовых шаблонов, нажмите кнопку на пульте ДУ.
■ Display Position (Позиция изображения)
■ Gray Scale (Оттенки серого)
Данный шаблон используется
для проверки, установлен ли
проектор горизонтально и
непосредственно
перед экраном.
Используется для настройки
яркости, качества
изображения и цветовых
тонов. Настройка выполняется
из строки меню. Настройка
некоторых параметров
невозможна, если на проектор
не поступает видеосигнал.
Выход из меню
тестовых шаблонов.
