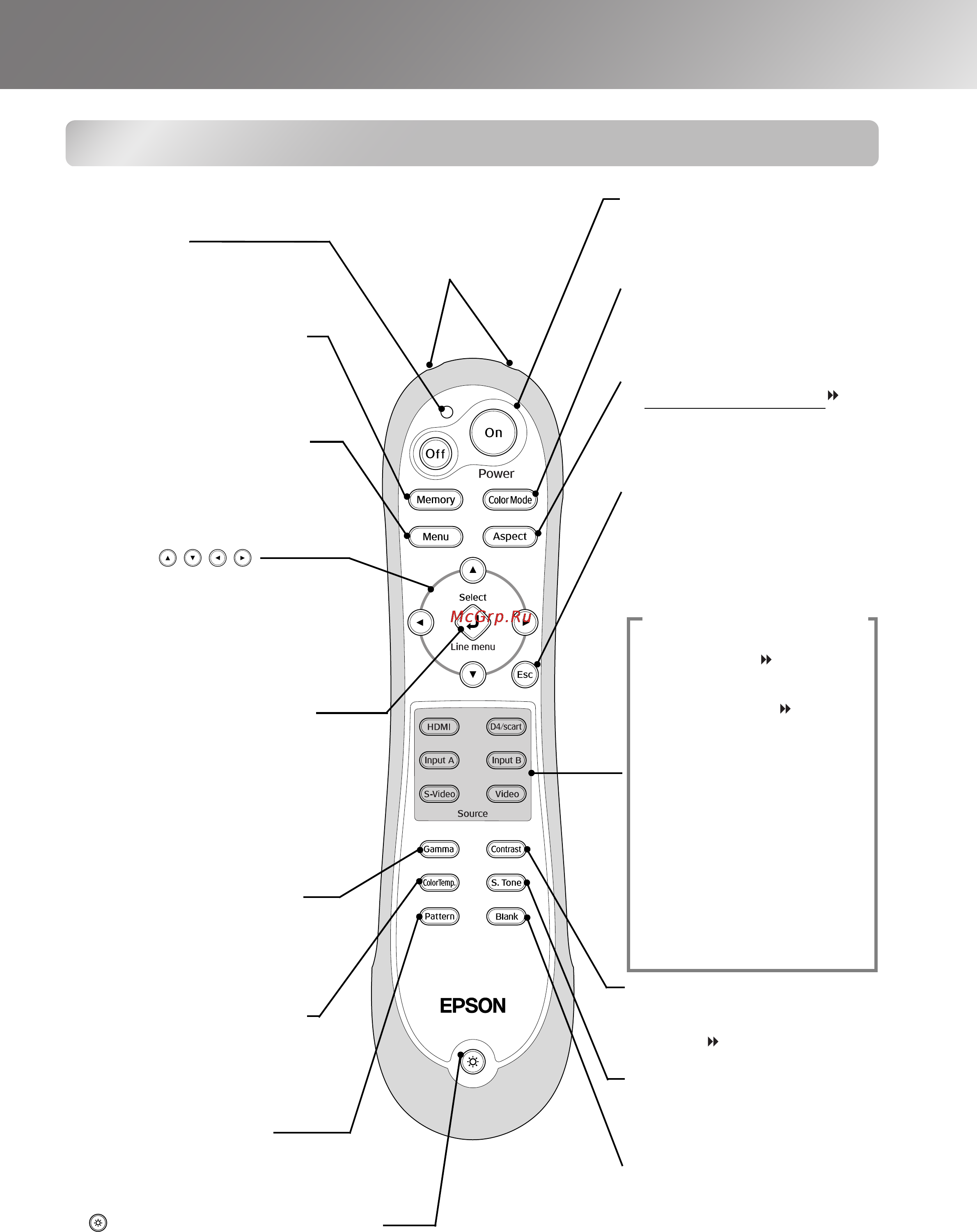

Названия элементов и их назначение
Пульт ДУ
•
Область излучения сигнала
пульта
ДУ s стр. 13
Излучает сигналы
дистанционного управления.
• Кнопки On/Off (Вкл/Откл)
s стр. 14
Служат для включения и отключения
электропитания проектора.
•
Индикатор
Загорается, когда пульт излучает
сигналы дистанционного управления.
• Кнопка Memory (Память)
s стр. 25
Служит для восстановления
сохранённых параметров.
• Кнопка Menu s стр. 34
Отображает или скрывает меню
конфигурации.
• Кнопка меню Select/Line
(Выбор/Строка)
s стр. 18, 24
,
34
Отображает строку меню.
Во время просмотра меню нажмите
на эту кнопку, чтобы выбрать элемент
меню и перейти к следующему
экрану.
•
Кнопки
s стр. 18, 20
,
22, 24
,
34
Нажмите для выбора пункта меню и
настройки его значения, а также для
регулировки масштаба и фокуса.
• Кнопка Gamma (Гамма)
s стр. 21
Служит для регулировки значения
параметра гамма/коррекции.
• Кнопка Color Temp.
(Цветовая температура)
s стр. 20
Служит для регулировки абсолютной
цветовой температуры.
• Кнопка Contrast (Контраст)
s стр. 28
Служит для регулировки
контраста .
• Кнопка S.Tone (Телесные
тона)
s стр. 20
Регулирует телесные тона людей,
изображённых на экране.
• Кнопка Blank (Прекращение
проецирования
изображения)
При каждом нажатии на эту кнопку
включается и выключается вывод
изображений.
• Кнопка Illumination (Подсветка)
После нажатия на эту кнопку подсвечиваются все кнопки пульта ДУ.
Примерно через 10 секунд подсветка автоматически выключается.
• Кнопка Color Mode (Цвето
вой режим)
s стр. 18
Предназначена для выбора цветового
режима.
• Кнопка Aspect
(Соотношение сторон
)
s стр. 18
Служит для выбора соотношения
сторон
• Кнопка Esc (Отмена)
s стр. 18
,
20
,
24
,
34
Нажав на кнопку [Esc] (Отмена) во
время просмотра меню
конфигурации, вы вернётесь в
предыдущее меню.
• Кнопка HDMI
• Кнопка InputB
• Кнопка SVideo
• Кнопка Video (Видео)
Служит для переключения на
изображение с выбранного
разъема проектора.
• Кнопка D4/scart
• Кнопка InputA
Служит для переключения на
изображения с выбранного
разъема проектора.
Принимает сигналы от оборудо/
вания, подключенного к
выбранному разъёму.
Кнопка Source (Источник)
s стр. 15
• Кнопка Pattern (Узор)
s стр. 17
Служит для выбора узора
для тестирования.
