Epson EMP-TW620 [16/60] On вкл

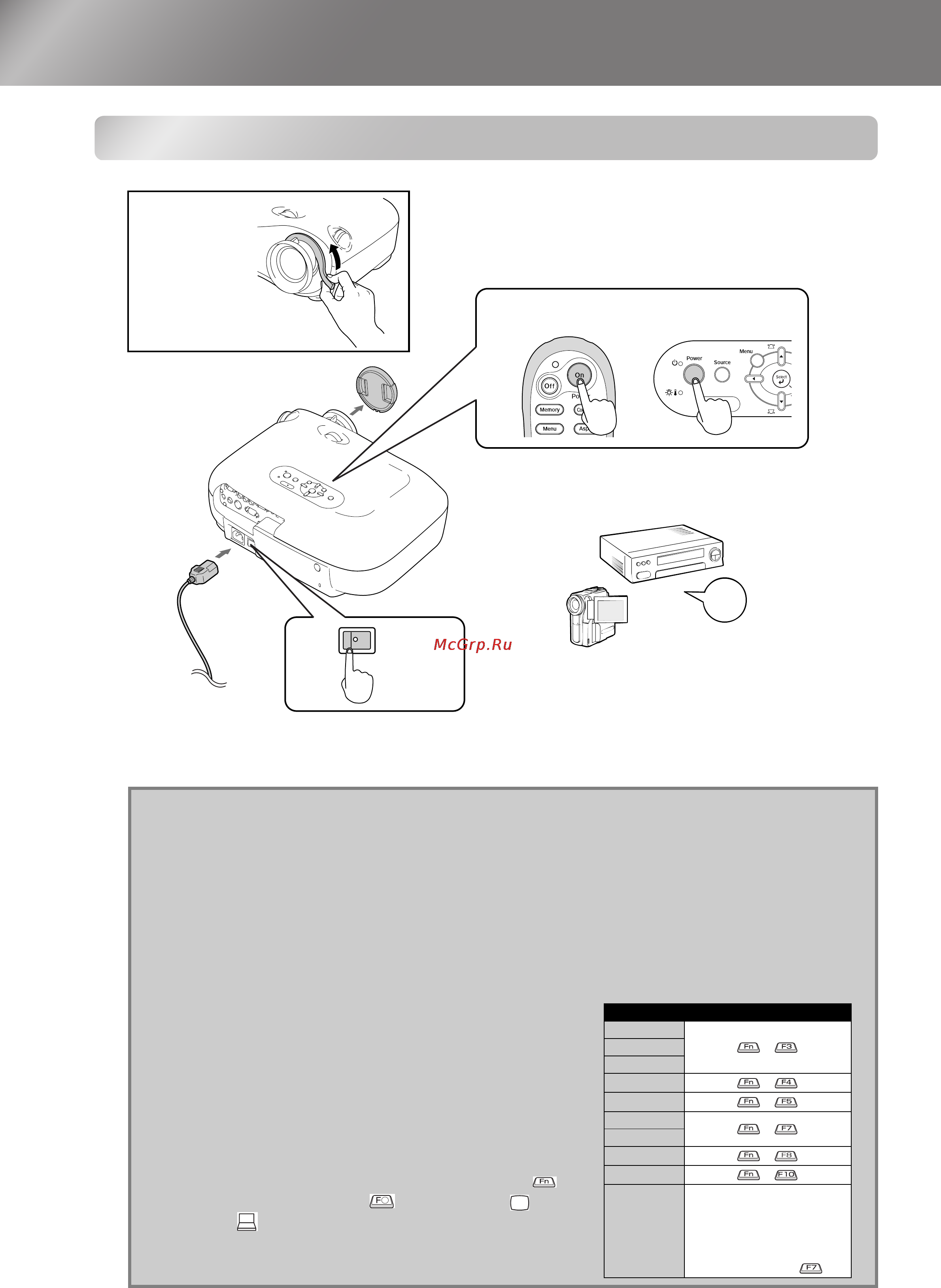

![Epson EMP-TW620 [16/60] On вкл](/views2/1055977/page16/bg10.png)
14
Проецирование изображений
Включение питания и проецирование изображений
Если при при правильной настройке и подключении проектора возникают проблемы с
воспроизведением, см. s стр. 15, 35.
Q
Совет:
• Если активирована функция "Direct Power On", электропитание проектора
будет автоматически включаться регулятором электропитания. При этом не
нужно будет нажимать кнопку включения проектора на пульте ДУ или панели
управления проектора.
• Проектор имеет функцию "Child Lock" (Защита от детей), которая позволяет
предотвратить случайное включение проектора и воздействие яркого света
на глаза (s стр. 31), а также случайное изменение параметров. s стр. 31
• При эксплуатации проектора на высоте более 1500 м следует включить
режим "High Altitude Mode". s стр. 32
• Проектор имеет функцию
автоматической настройки
изображения при проецировании
сигнала с компьютера.
• При подключении к проектору
переносных компьютеров или ПК с ЖК
дисплеем, возможно, придётся при
помощи клавиатуры или настройки
параметров изменить устройство
вывода. Удерживая нажатой кнопку ,
нажмите кнопку (с символом /
). Проецирование начнётся вскоре
после выбора.
s Документация к компьютеру
1
2
4
3
Пульт ДУ Панель
управления
ON
(Вкл.)
ON
(Вкл.)
5
Педед
использо
ванием
проектора
удалите
собъектива
защитную
ленту
Пример выбора устройства для вывода
NEC
+
Panasonic
SOTEC
HP
+
Toshiba
+
IBM
+
SONY
DELL
+
Fujitsu
+
Macintosh Установка параметра
зеркального отображения или
определение дисплея.
В зависимости от
операционной системы, вы
можете выбрать устройство
вывода кнопкой
