F15 IP21/54 — NEMA 1/12
800
(31.5)
IP21/NEMA1
2800 m3/Hr
2472 CFM
IP21/NEMA12
3150 m3/Hr
1854 CFM
7883
m3/Hr
4640
CFM
800
(31.5)
800
(31.5)
3600
(141.7)
600
(23.6)
600
(23.6)
130BE181.10
2280 (89.9)
2205 (86.8)
1497 (58.9)
Все размеры в мм (дюймах)

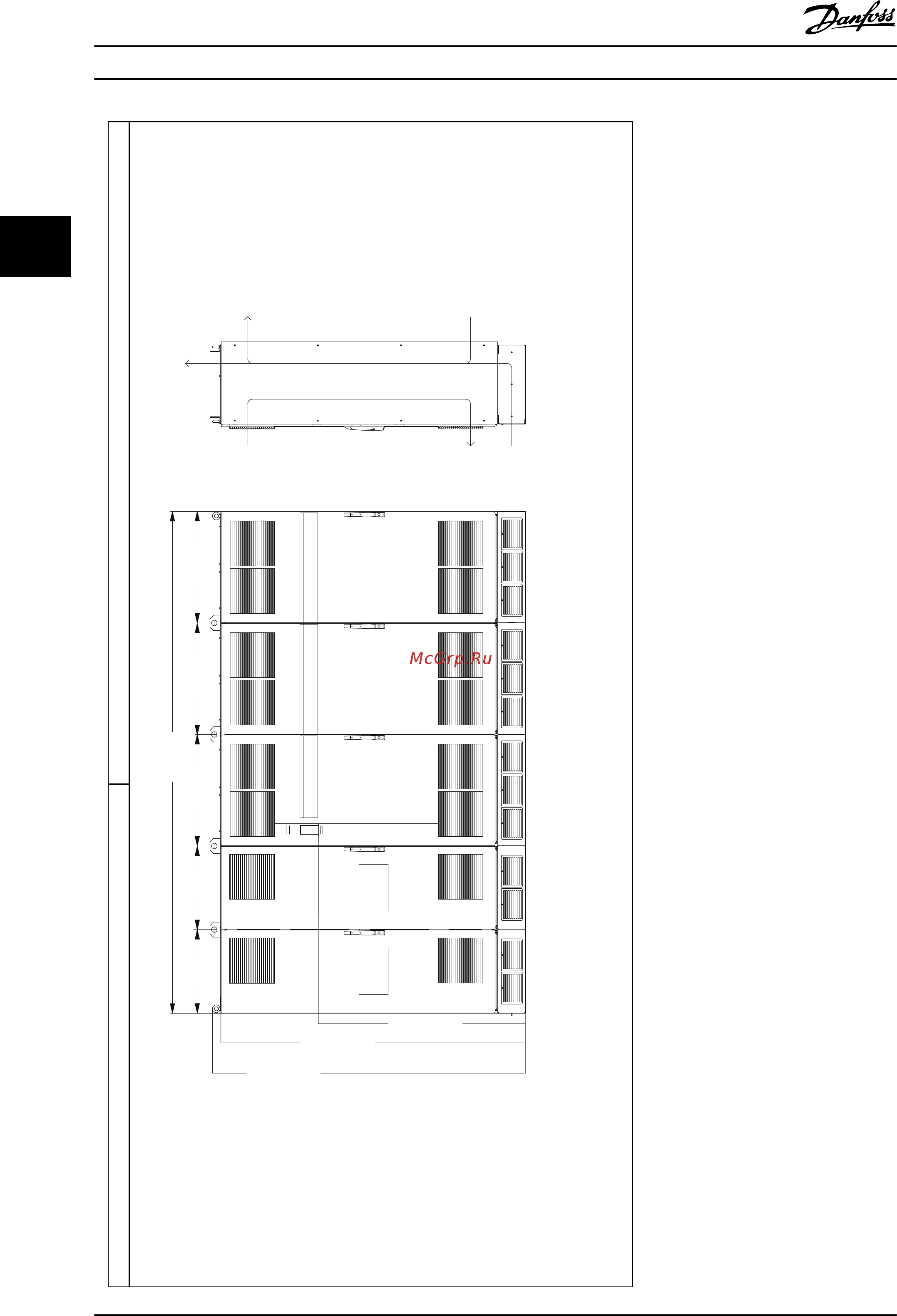

Таблица 3.5 Габаритные размеры, размер корпуса F15
Монтаж
VLT
®
AutomationDrive FC 302
16 Danfoss A/S © 04/2016 Все права защищены. MG34Q450
