130BB532.12
2
3
6
7
89
10
11
1
5
4
1 Термореле тормозного резистора
2 Вспомогательное реле (01, 02, 03, 04, 05, 06)
3 Включение/выключение SCR
4 Вспомогательный вентилятор (100, 101, 102, 103)
5 Модуль инвертора
6 Клеммы тормоза 81 (-R), 82 (+R)
7 Подключение двигателя T1 (U), T2 (V), T3 (W)
8 Сетевое питание L2-1 (R2), L2-2 (S2), L3-2 (T2)
9 Сетевое питание L1-1 (R1), L2-1 (S1), L3-1 (T1)
10 Клеммы защитного заземления
11 12-импульсный модуль выпрямителя

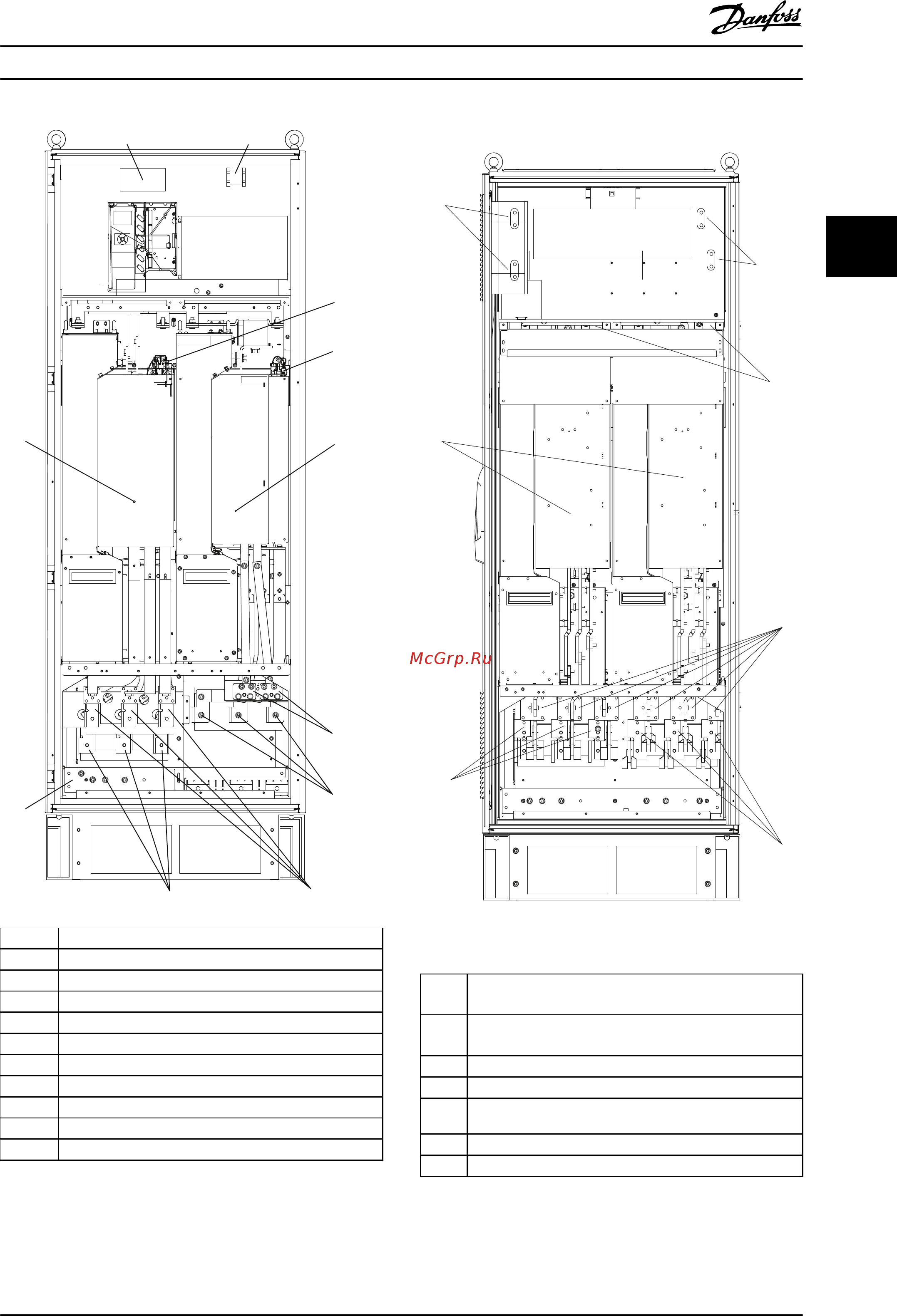

Рисунок 3.35 Шкаф выпрямителя и инвертора, размеры
корпуса F8 и F9
130BB755.13
1
2
3
4
5
6
7
1 Подключения шины постоянного тока для общей
шины постоянного тока (DC+, DC-)
2 Подключения шины постоянного тока для общей
шины постоянного тока (DC+, DC-)
3 Вспомогательный вентилятор (100, 101, 102, 103)
4 Сетевые плавкие предохранители F10/F12 (6 шт.)
5 Сетевое питание L1-2 (R2), L2-2 (S2), L3-2 (T2)
6 Сетевое питание L1-1 (R1), L2-1 (S1), L3-1 (T1)
7 12-импульсный модуль выпрямителя
Рисунок 3.36 Шкаф выпрямителя, размеры корпуса F10 и
F12
Монтаж Инструкции по эксплуатации
MG34Q450 Danfoss A/S © 04/2016 Все права защищены. 39
