В редких случаях, в зависимости от установки, при
большой длине кабелей управления и использовании
аналоговых сигналов могут возникать токи на землю с
частотой 50/60 Гц, обусловленные помехами от кабелей
сети электропитания.
В случае возникновения токов на землю следует
разорвать экран кабеля или установить между экраном
и корпусом конденсатор емкостью 100 нФ.
Чтобы исключить влияние токов заземления из обеих
групп на другие группы, цифровые и аналоговые входы
и выходы следует подключать к общим входам
преобразователя частоты (клеммы 20, 55, 39)
отдельными проводами. Например, переключение
цифрового входа может создавать помехи для сигнала
аналогового входа.

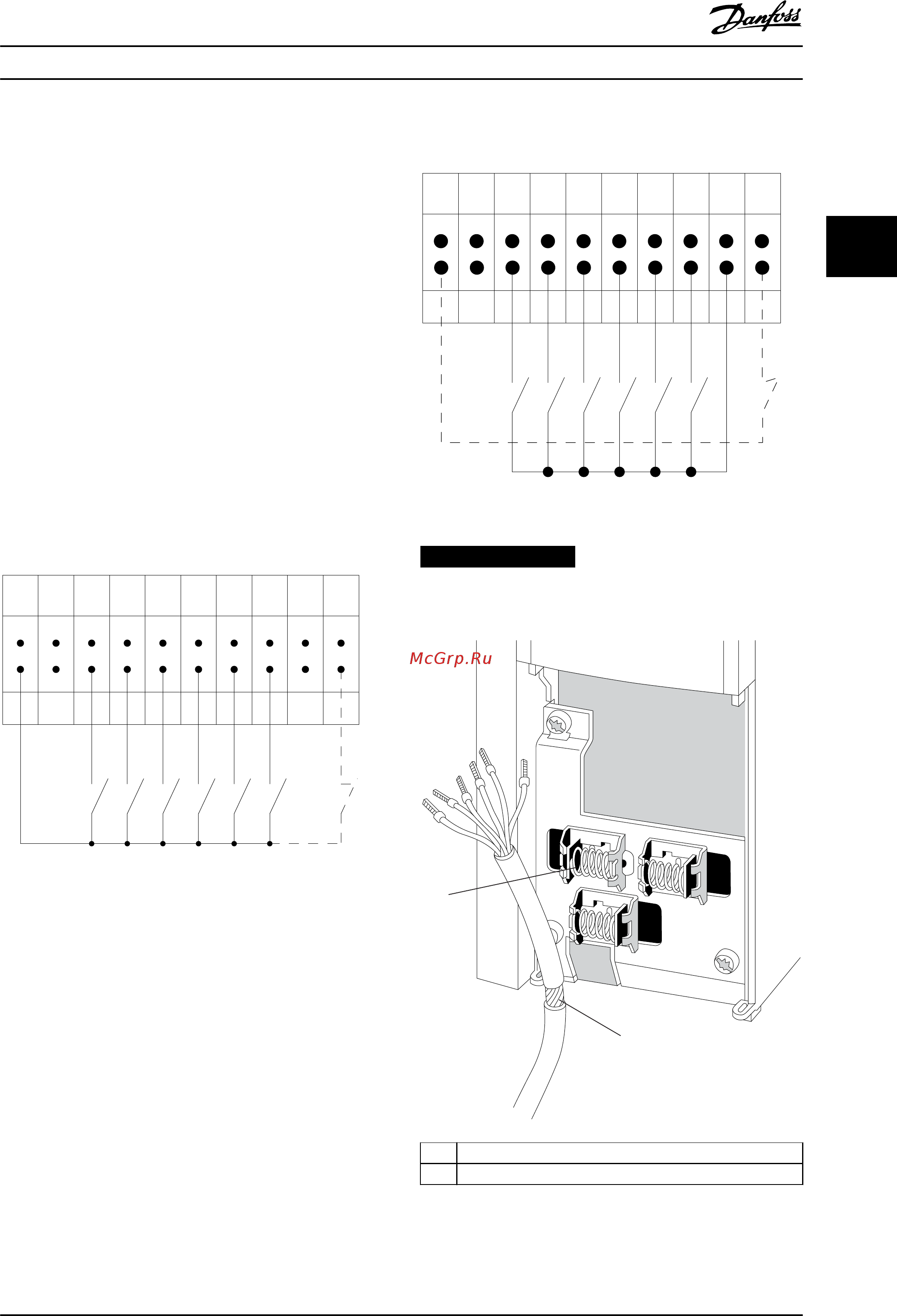

Входная полярность клемм управления
12 13 18 19 27 29 32 33 20 37
+24 VDC
0 VDC
130BT106.10
PNP (Source)
Digital input wiring
Рисунок 3.52 PNP (источник)
NPN (Sink)
Digital input wiring
12 13 18 19 27 29 32 33 20 37
+24 VDC
0 VDC
130BT107.11
Рисунок 3.53 NPN (сток)
УВЕДОМЛЕНИЕ
В качестве кабелей управления используйте только
экранированные/защищенные кабели.
130BT340.11
1
2
1 Зажимы для экрана
2 Участок с удаленным экраном
Рисунок 3.54 Заземление экранированных/защищенных
кабелей управления
Монтаж Инструкции по эксплуатации
MG34Q450 Danfoss A/S © 04/2016 Все права защищены. 57
