Сечение тормозного кабеля должно соответствовать
тормозному моменту. Дополнительную информацию о
безопасном монтаже см. также в инструкциях под
названием Тормозной резистор и Тормозные резисторы
для горизонтальных применений.
УВЕДОМЛЕНИЕ
В зависимости от напряжения питания, на клеммах
могут возникать напряжения до 1099 В пост. тока.
Требования для корпуса F
Подключите тормозной резистор к клеммам тормоза в
каждом модуле инвертора.
3.4.10 Экранирование от электрических
помех
Перед монтажом кабеля питающей сети установите
металлическую крышку ЭМС для обеспечения
наилучших характеристик ЭМС.
УВЕДОМЛЕНИЕ
Металлическая крышка, соответствующая
требованиям к ЭМС, включена только в комплект
преобразователей частоты, снабженных фильтром ВЧ-
помех.
175ZT975.10

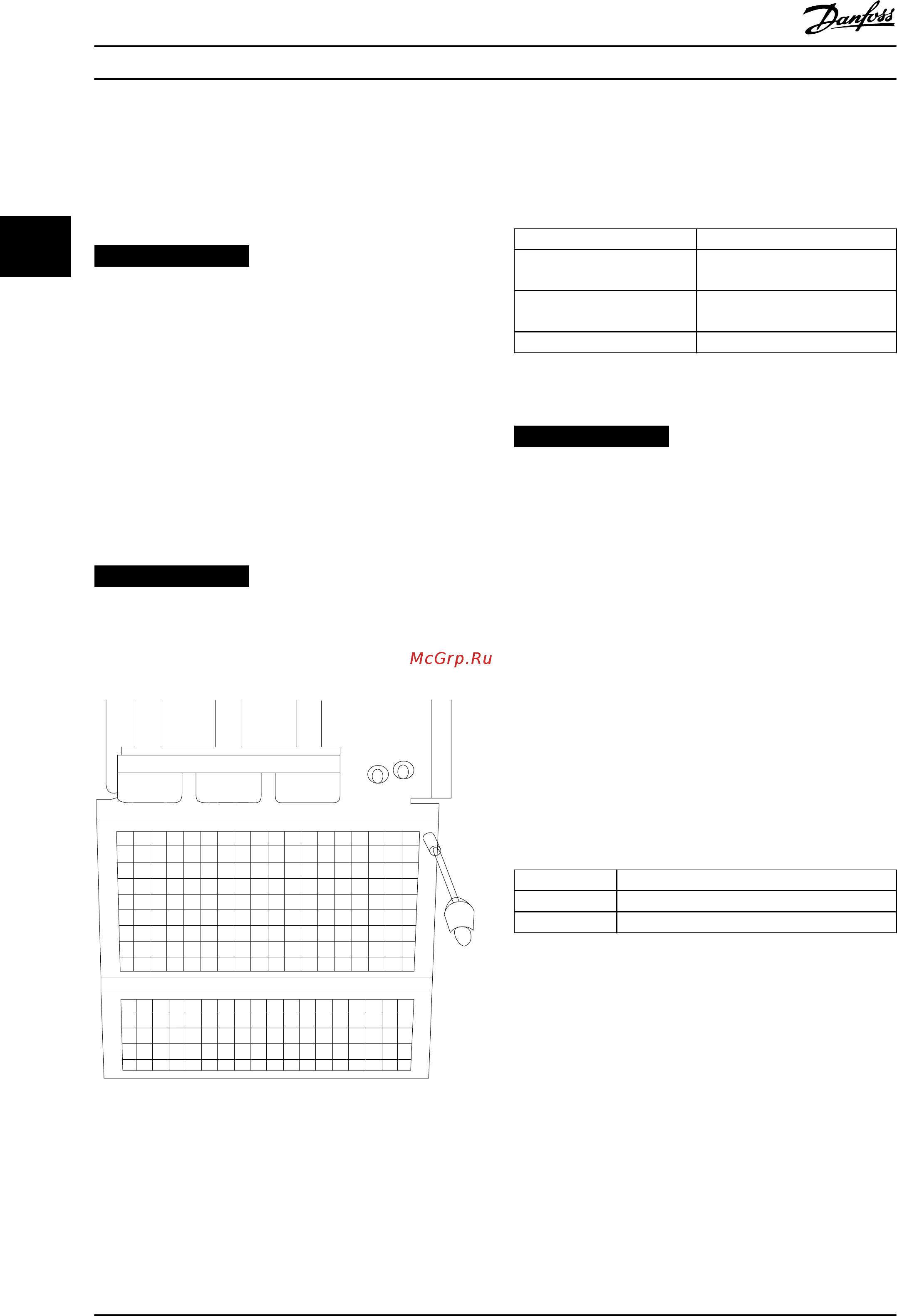

Рисунок 3.46 Монтаж экрана ЭМС.
3.4.11 Подключение сетевого питания
Сетевое питание и заземление должны быть
подключены, как указано в Таблица 3.14.
Номер клеммы Функция
91-1, 92-1, 93-1 Электрическая сеть R1/L1-1, S1/
L2-1, T1/L3-1
91-2, 92-2, 93-2 Электрическая сеть R2/L1-2, S2/
L2-2, T2/L3-2
94 Земля
Таблица 3.14 Клеммы подключения сети питания и
заземления
УВЕДОМЛЕНИЕ
По паспортной табличке убедитесь, что напряжение
питания преобразователя частоты соответствует
напряжению источника питания предприятия.
Убедитесь, что этот источник питания способен
подавать в преобразователь частоты необходимый ток.
Если преобразователь частоты не имеет встроенных
предохранителей, убедитесь, что внешние
предохранители рассчитаны на надлежащий ток. См.
глава 3.4.13 Предохранители.
3.4.12 Питание внешнего вентилятора
В случае питания преобразователя частоты постоянным
током или если вентилятор должен работать
независимо от источника питания, может быть
использован внешний источник питания. Подключение
выполняется на силовой плате питания.
Номер клеммы Функция
100, 101 Вспомогательное питание S, T
102, 103 Внутреннее питание S, T
Таблица 3.15 Клеммы питания внешнего вентилятора
Сетевое питание вентиляторов охлаждения
подключается с помощью разъема на силовой плате
питания. При поставке с завода-изготовителя
вентиляторы подключены для питания от обычной сети
переменного тока (установлены перемычки между
клеммами 100–102 и 101–103). Если требуется перейти
на внешнее питание, удалите указанные перемычки и
подключите питание к клеммам 100 и 101. Для защиты
используйте предохранитель на 5 ампер. В установках,
соответствующих требованиям UL, необходимо
использовать предохранитель LittelFuse KLK-5 или
эквивалентный ему.
Монтаж
VLT
®
AutomationDrive FC 302
48 Danfoss A/S © 04/2016 Все права защищены. MG34Q450
33
