175HA036.11
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2

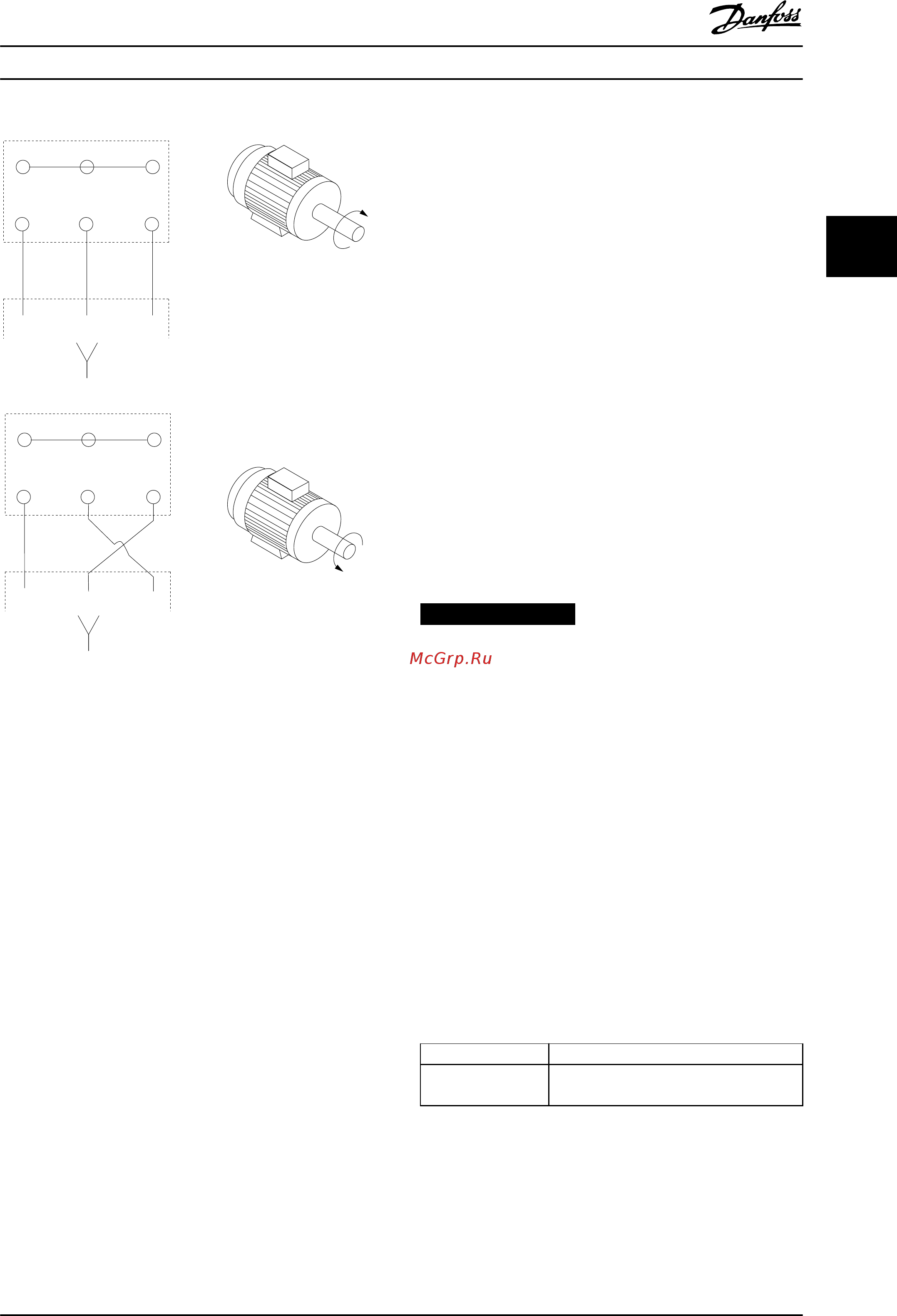

Рисунок 3.45 Проводка для вращения вала двигателя по
часовой стрелке и против часовой стрелки
Направление вращения может быть изменено путем
переключения двух фаз в кабеле двигателя или
посредством изменения настройки в
параметр 4-10 Направление вращения двигателя.
Направление вращения двигателя можно проверить,
используя параметр 1-28 Проверка вращения двигателя
и выполняя шаги, отображаемые на дисплее.
Требования
Требования для F8/F9: между клеммами модуля
инвертора и первой общей точкой фазы необходимо
использовать кабели одинаковой длины (допускается
расхождение в пределах 10 %). Рекомендуемая общая
точка — клеммы двигателя.
Tребования для F10/F11: число фазных кабелей на
двигатель должно быть равным 2, 4, 6 или 8 (кратным 2;
1 кабель не допускается), что обеспечивает равное
количество проводов, подключаемых к обеим клеммам
модуля инвертора. Между клеммами модуля инвертора
и первой общей точкой фазы необходимо использовать
кабели одинаковой длины (допускается расхождение в
пределах 10 %). Рекомендуемая общая точка — клеммы
двигателя.
Требования для F12/F13: число фазных кабелей на
двигатель должно быть равным 3, 6, 9 или 12 (кратным
3; 1 или 2 кабеля не допускается), что обеспечивает
равное количество проводов, подключаемых к каждой
клемме модуля инвертора. Между клеммами модуля
инвертора и первой общей точкой фазы необходимо
использовать провода одинаковой длины (допускается
расхождение в пределах 10 %). Рекомендуемая общая
точка — клеммы двигателя.
Требования для корпусов размера F14/F15: число
фазных кабелей на двигатель должно быть равным 4, 8,
16 или 12 (кратным 4; 1, 2 или 3 кабеля не допускается),
что обеспечивает равное количество проводов,
подключаемых к каждой клемме модуля инвертора.
Между клеммами модуля инвертора и первой общей
точкой фазы необходимо использовать провода
одинаковой длины (допускается расхождение в
пределах 10 %). Рекомендуемая общая точка — клеммы
двигателя.
Требования к выходной клеммной коробке: длина не
менее 2500 мм; количество кабелей от каждого модуля
инвертора до общей клеммы в клеммной коробке
должно быть равным.
УВЕДОМЛЕНИЕ
Если для модернизации требуется неравное
количество проводов на каждую фазу, следует
обратиться к Danfoss и уточнить требования, а также
запросить документацию, либо использовать
дополнительный боковой шкаф с верхним/нижним
вводом.
3.4.9 Кабель тормозного резистора для
преобразователей частоты с
установленным на заводе
тормозным прерывателем
(Только стандартный, с буквой «B» в разряде 18 кода
типа изделия.)
Используйте экранированный соединительный кабель к
тормозному резистору. Максимальная длина кабеля от
преобразователя частоты до шины постоянного тока
должна быть не более 25 метров.
Номер клеммы Функция
81, 82 Клеммы подключения тормозного
резистора
Таблица 3.13 Клеммы подключения тормозного резистора
Соединительный кабель к тормозному резистору
должен быть экранированным. Подключите экран с
помощью кабельных зажимов к проводящей задней
панели преобразователя частоты и к металлическому
шкафу тормозного резистора.
Монтаж Инструкции по эксплуатации
MG34Q450 Danfoss A/S © 04/2016 Все права защищены. 47
