3.4.6 Крутящий момент
При затягивании всех соединений с сетью питания
важно затягивать их с указанным усилием затяжки.
Слишком малый или слишком большой момент затяжки
приводит к ненадежному электрическому соединению с
сетью питания. Для обеспечения правильного усилия
затяжки пользуйтесь динамометрическим ключом.
176FA247.12
Nm/in-lbs
-DC 88
+DC 89
R/L1 91
S/L2 92
T/L3 93
U/T1 96
V/T2 97
W/T3

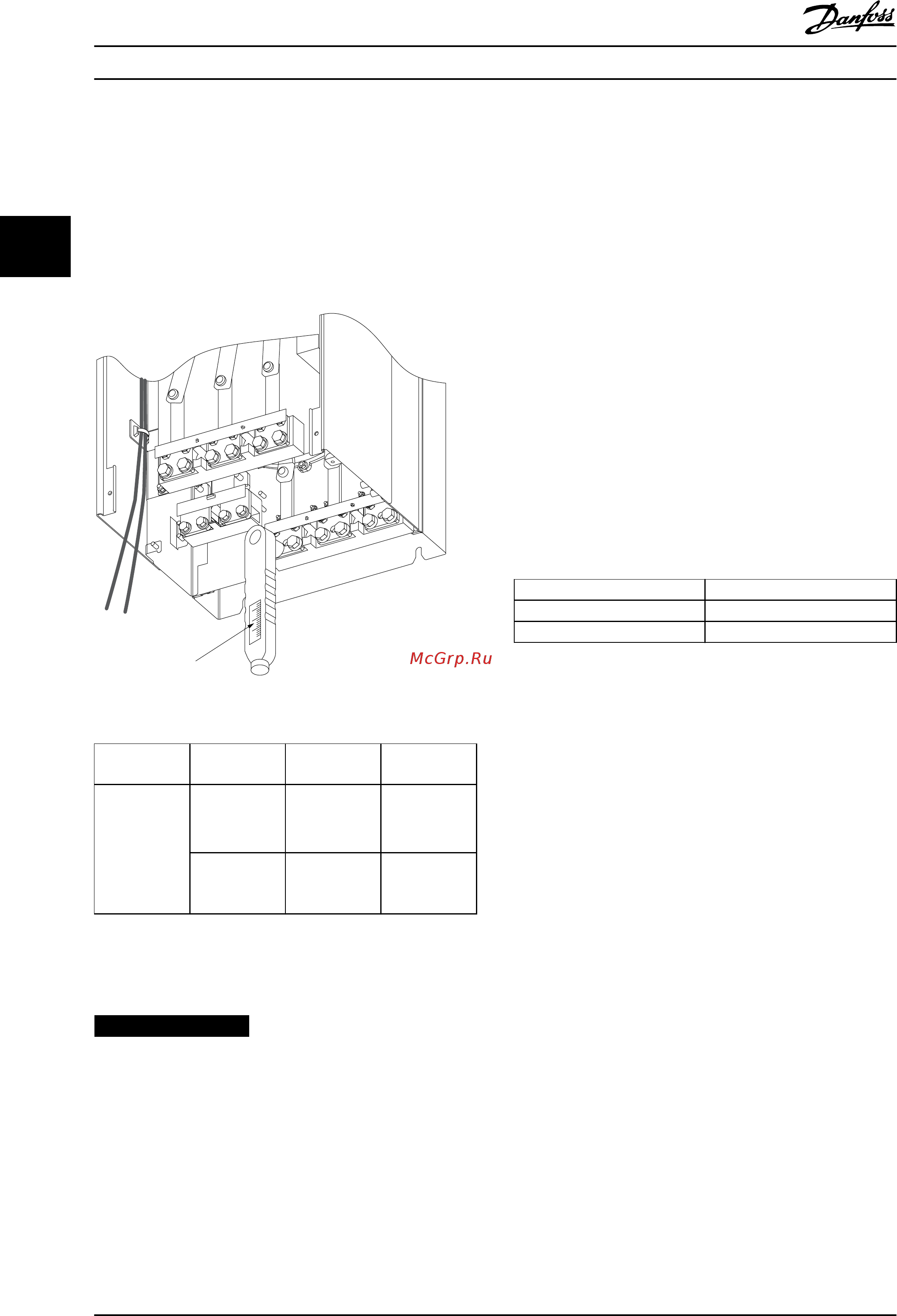

Рисунок 3.44 Усилия при затяжке
Размер
корпуса
Клемма Крутящий
момент
Размер болта
F8–F15 Сеть
Двигатель
19–40 Н·м
(168–354
дюйм-фунт)
M10
Тормоз
Рекуперация
8,5–20,5 Н·м
(75–181 дюйм-
фунт)
M8
Таблица 3.11 Усилия при затяжке
3.4.7 Экранированные кабели
УВЕДОМЛЕНИЕ
Danfoss рекомендует использовать экранированные
кабели между фильтром LCL и преобразователем
частоты. Неэкранированные кабели можно
использовать между трансформатором и входной
стороной фильтра LCL.
Чтобы обеспечить высокую помехозащищенность и
низкий уровень создаваемых помех в соответствии с
требованиями ЭМС, экранированные и защищенные
кабели должны быть правильно подключены.
Соединения следует выполнять с использованием
кабельных уплотнений или кабельных зажимов.
•
Кабельные уплотнения, соответствующие
требованиям ЭМС: для обеспечения
оптимальных соединений, соответствующих
требованиям ЭМС, могут использоваться
кабельные уплотнения.
•
Кабельные зажимы, соответствующие
требованиям ЭМС: зажимы, позволяющие легко
выполнять соединения, входят в комплект
поставки преобразователя частоты.
3.4.8 Кабель электродвигателя
Подключите двигатель к клеммам U/T1/96, V/T2/97, W/
T3/98. Заземление подключается к клемме 99. С
преобразователем частоты могут использоваться
стандартные трехфазные асинхронные двигатели всех
типов. Заводская настройка задает вращение по
часовой стрелке, при этом выход преобразователя
частоты подключается следующим образом:
Номер клеммы Функция
96, 97, 98 Сеть U/T1, V/T2, W/T3
99 Земля
Таблица 3.12 Клеммы подключения двигателя
•
Клемма U/T1/96 соединяется с фазой U.
•
Клемма V/T2/97 соединяется с фазой V.
•
Клемма W/T3/98 соединяется с фазой W.
Монтаж
VLT
®
AutomationDrive FC 302
46 Danfoss A/S © 04/2016 Все права защищены. MG34Q450
