УСТАНОВКА vacon • 25
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
5
C
A
NK5_2
A
2
A
2
D
B
A
B

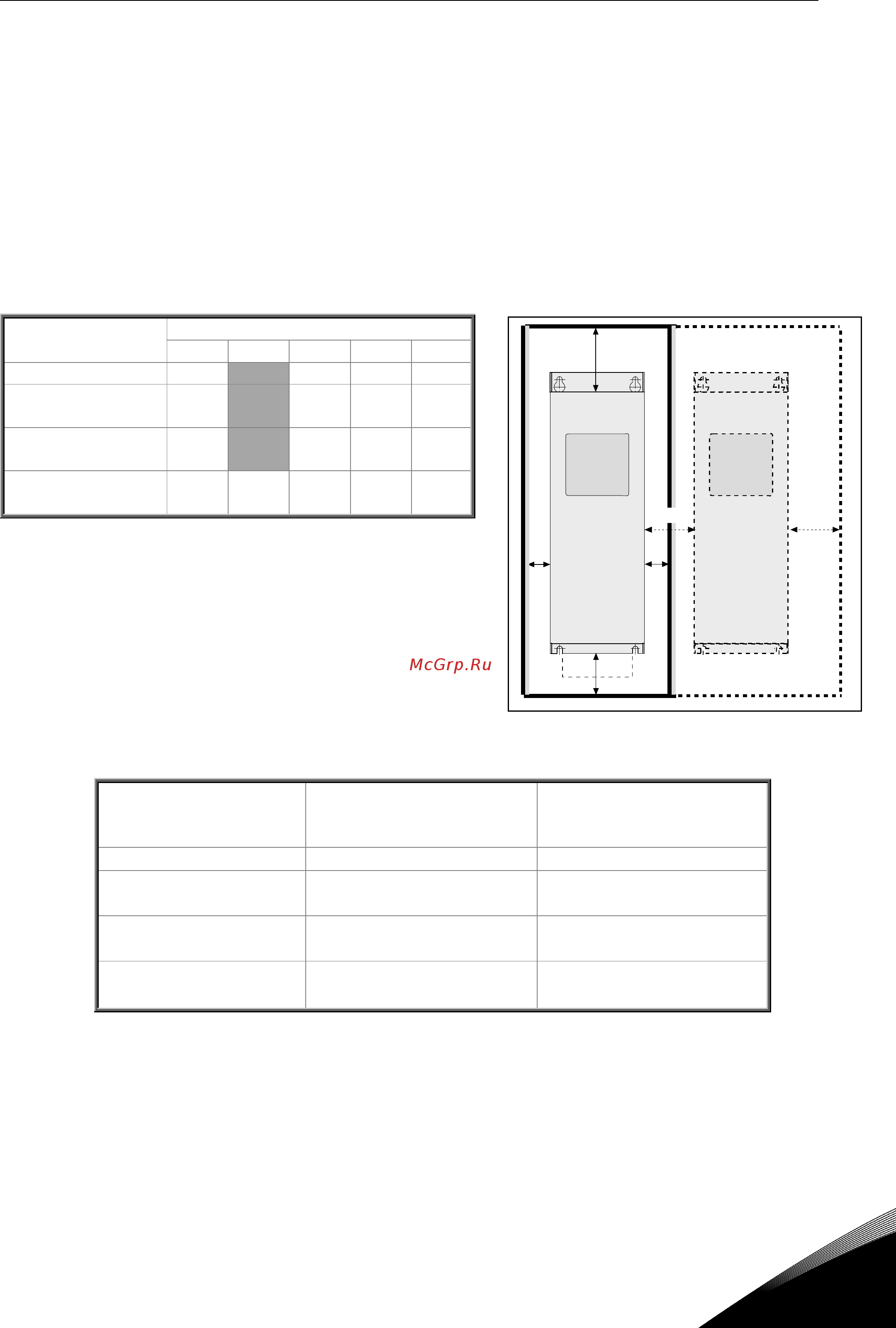

5.2 Fan cooling (Вентилятор)
5.2.1
Типоразмеры FR4–FR8
Вокруг инвертора необходимо оставить свободное пространство для обеспечения достаточной
циркуляции воздуха и охлаждения. Необходимые размеры зазоров приведены в таблице ниже.
Если несколько модулей устанавливаются друг над другом, требуемый размер зазора равен C + D
(см. рис. ниже). Кроме того, выходящий из нижнего модуля использованный воздух должен
отводиться от отверстия для впуска воздуха верхнего модуля. При определении необходимых
размеров пространства охлаждения принимайте во внимание, что тепловыделение инвертора
составляет 2,5% от его номинальной мощности.
Тип
Размеры, мм
A
A2
B
C
D
NXI_0004...0012 5
20
20
100
50
NXI_0016...0048 5
NXI_0004...0034 6
30 20 160 80
NXI_0061...0105 5
NXI_0041...0052 6
80
80 300 100
NXI_01405
NXI_0062...0100 6
80 150 80 300 200
Табл.
5-6
.
Размеры монтажного пространства
Тип
Максимально возможное
тепловыделение
(кВт)
Требуемый расход
охлаждающего воздуха
(м
3
/ч)
NXI_0004...0012 5
0,2
70
NXI_0016...0048 5
NXI_0004...0034 6
1
0,75
425
NXI_0061...0105 5
NXI_0041...0052 6
1,9
1,2
425
NXI_01405
NXI_0062...0100 6
3,3
2,25
650
Табл.
5-7
.
Необходимый расход охлаждающего воздуха
A = свободное пространство вдоль боковых стенок инвертора
(см. также
A2
и
B
)
A2
= свободное пространство с каждой стороны инвертора,
необходимое для замены вентилятора (без отсоединения
кабеля двигателя)
**
= мин. свободное пространство для замены вентилятора
B
= расстояние между двумя инверторами или расстояние
до
стенки шкафа
C
= свободное пространство над инвертором
D
= свободное пространство под инвертором
Рис.
5
-
6. Пространство для монтажа
