Vacon NXP 0170 2A2H0SSS [28/90] Потери мощности в зависимости от частоты коммутации
![Vacon NXP 0170 2A2H0SSS [28/90] Потери мощности в зависимости от частоты коммутации](/views2/1563839/page28/bg1c.png)
26 • vacon УСТАНОВКА
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
5
5
5.2.2
Потери мощности в зависимости от частоты коммутации
Повышение частоты коммутации (частоты ШИМ) преобразователя частоты (например, для
уменьшения шума двигателя) неизбежно приводит к росту потерь мощности и ужесточению
требований к охлаждению, что отражено на рисунке ниже. На этом рисунке показан график
зависимости величины потери мощности от частоты коммутации для инверторов с типоразмером
FR7. За дополнительной информацией обращайтесь к производителю или местному
дистрибьютору (см. сведения на тыльной стороне обложки).

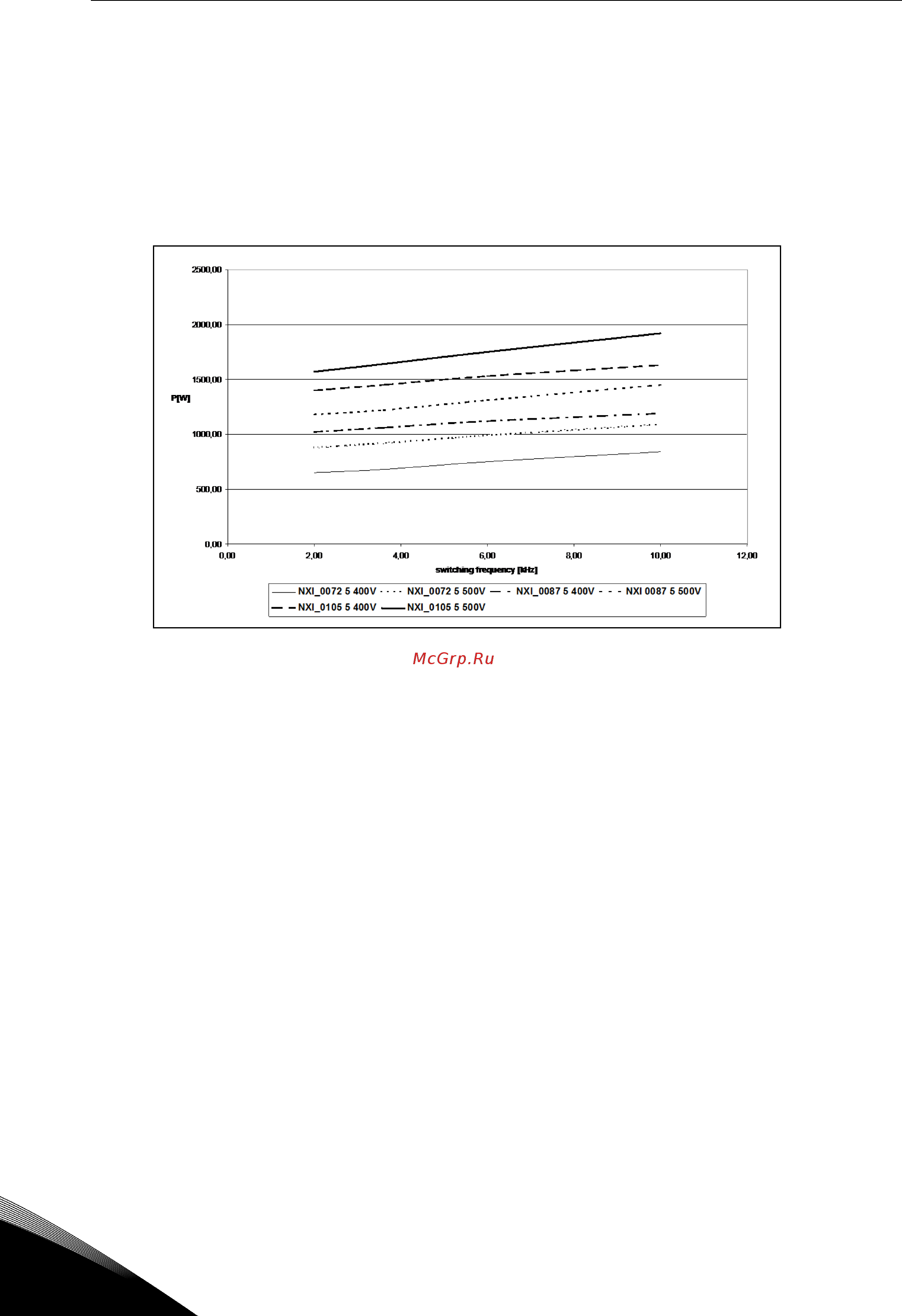

Рис.
5-7. Потери мощности в зависимости от частоты коммутации: NXI 0061…0105 5
